• Monter les connecteurs appropriés aux câbles.
• Effectuez les connexions d'alimentation à la batterie du véhicule. Il est
recommandé d'installer un disjoncteur de 50 ampères (non inclus). le
disjoncteur doit être situé à proximité de la batterie de démarrage.
• SELECTION BATTERIE : nne fois le CB600MPPT connecté sur la batterie de
démarrage uniquement, sélectionner votre type de batterie via le bouton et les
indications Led sur la face avant (il ne sera pas possible de choisir votre type de
batterie lorsque la batterie auxiliaire sera branché sur le CB600MPPT).
• Connecter la batterie Auxiliaire aux bornes négative et positive en utilisant un
diamètre de câble adapté.
• Vérifiez que toutes les connexions sont bien serrées.
• Si votre véhicule est équipé d'un alternateur intelligent (à tension variable type
EURO6), le câble "IGNITION" bleu doit être connecté à l'allumage du véhicule. Le
CB600MPPT ne fonctionne que lorsque le contact du véhicule est mis.
• Lorsque des panneaux solaires 12V sont présents, connectez la borne positive
du panneau solaire (+) au câble d'entrée solaire du CB600MPPT (max 600W de
panneaux sous 25Voc)

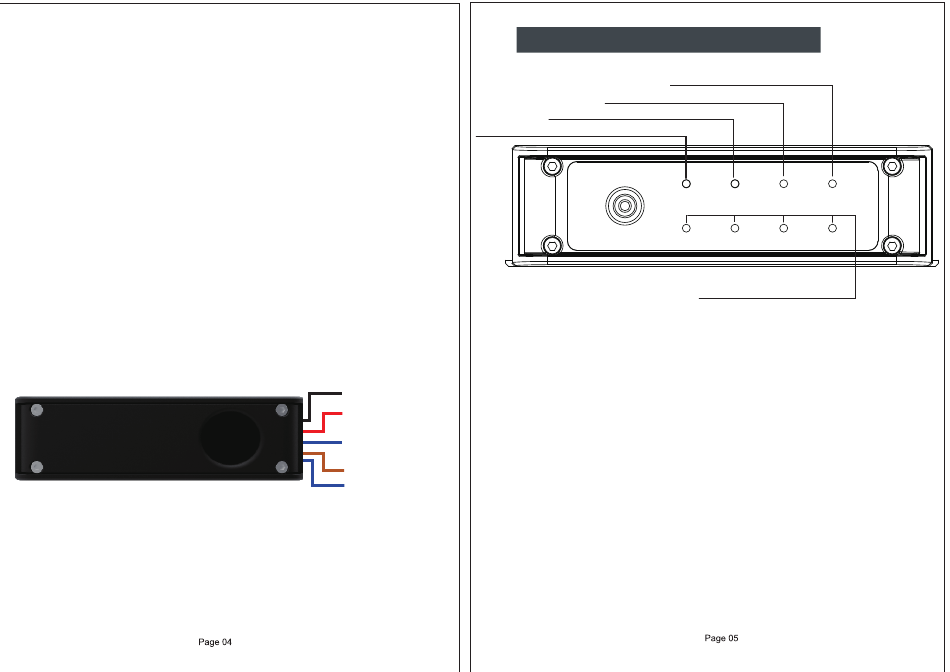

LED rouge indiquant que le CB600mppt est alimenté
• Démarrez le véhicule et laissez-le tourner au ralenti.
• Le chargeur reconnaîtra alors qu'une charge est appliquée à la batterie de démarrage
principale.
• Une fois que la batterie principale de démarrage a atteint 13,0 volts, le chargeur
commencera à charger la batterie auxiliaire.
• Le réglage initial par défaut est pour les batteries au plomb.
Masse
• Si vous chargez une batterie avec une chimie différente, changez le type de batterie en
(Noir)
appuyant sur le bouton de sélection du type de batterie sur le panneau avant du
ENTREE DC
(Rouge)
chargeur en débranchant préalablement la batterie auxiliaire.
• Une fois sélectionné, le chargeur restera sur ce type de batterie jusqu'à ce qu'il soit
IGNITION
(Bleu)
changé.
• Le chargeur continuera à fonctionner même après l'arrêt du véhicule, mais une fois que
SOLAIRE
la batterie principale de démarrage tombe en dessous de 13,0 volts, le chargeur s'éteindra
(Marron)
SORTIE DC
automatiquement (Si vous avez choisi le mode Ignition, le chargeur se coupera
automatiquement dès l'arrêt du moteur).
(Bleu)
Entrée solaire :
• Une fois connecté le terminal d'entrée avec les panneaux solaires , le chargeur passera en
mode de charge solaire
• Si vous chargez une batterie avec une chimie différente, changez simplement le type de
batterie en appuyant sur le bouton de sélection du type de batterie sur le panneau avant du
chargeur.
• La charge solaire nécessite une entrée de 16 à 25 volts provenant de panneaux solaires.
Lorsque la tension disponible du panneau solaire tombe en dessous de 16 volts, aucune charge
ne sera délivrée à la batterie auxiliaire.
•
Fonctionnement du chargeur
LED verte indiquant la charge solaire
LED rouge indiquant que la batterie est pleine
LED rouge indiquant que la charge est en cours
Power
on
Battery
SeIecto
Type
Lead
r
Acid
La technologie batterie sélectionnée
est indiquée par une LED bleue
Chargin
FuIIy charged SoIar
g
charge
AGM/
CaIciu
LiO
m
N
GeI
