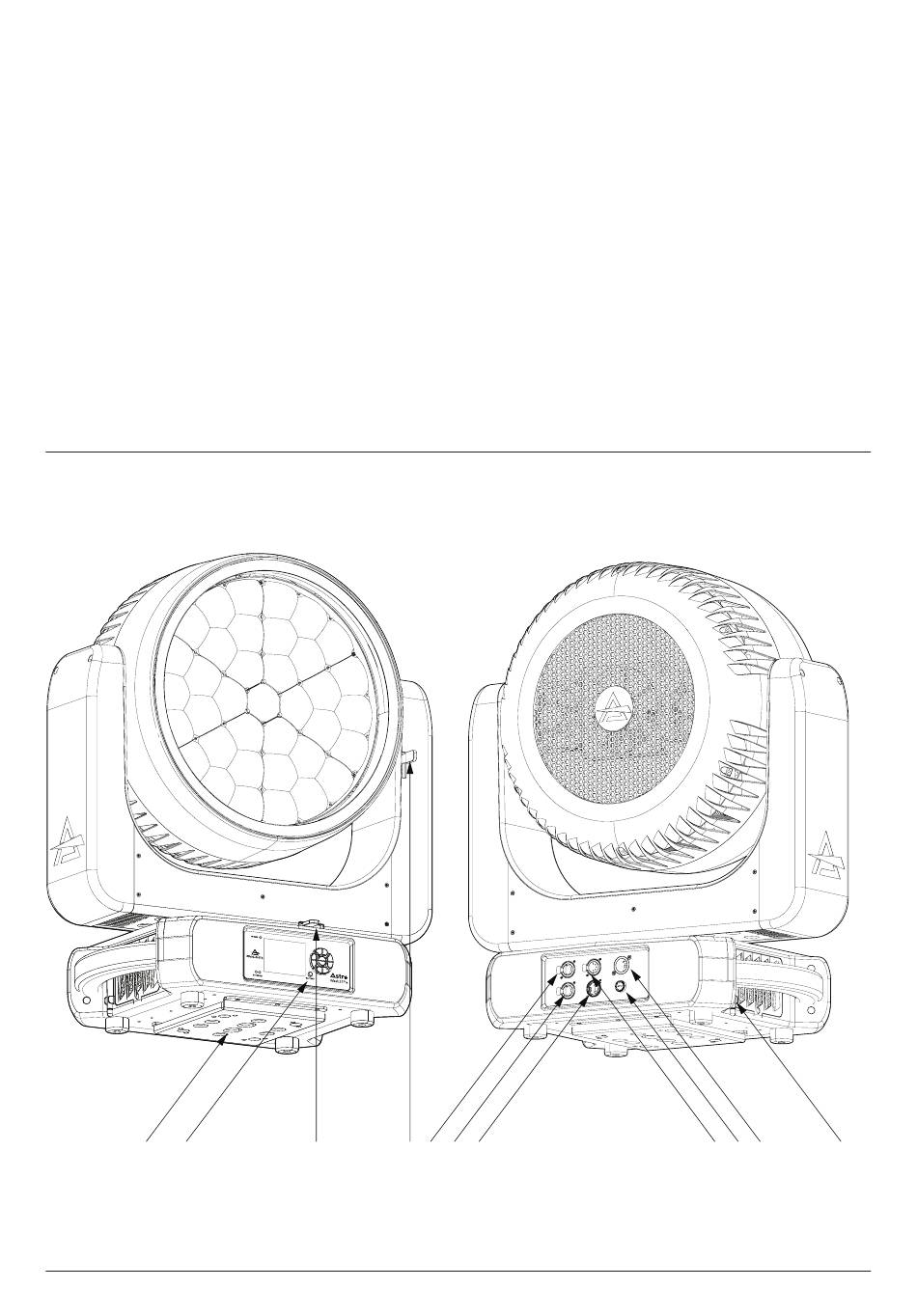

7 - PRÉSENTATION DU PRODUIT
1. ŒIL DE SÉCURITÉ pour attacher l'élingue de sécurité.
2. INTERFACE UTILISATEUR avec écran et touches de commande pour accéder aux fonctions du
panneau de commande.
3. Blocage et débloquez du mécanisme PAN.
4. Blocage et débloquez du mécanisme TILT.
5. DMX IN (5-p XLR) : 1 = Terre, 2 = signe -, 3 = signe +, 4 N/C, 5 N/C.
6. DMX OUT (5-p XLR) : 1 = Terre, 2 = signe -, 3 = signe +, 4 N/C, 5 N/C.
7. ETHERCON CONNECTEURS IN / OUT signal.
8. PORTE-FUSIBLE : toujours remplacer un fusible défectueux par un de même type (T15A 250V).
9. POWER IN : pour la connexion au secteur 100-240 VAC / 50-60Hz.
10. ANTENNE du module interne Wireless DMX.
1
2
3
4 5 5 6
7 8
9
10
Fig. 03
PROLIGHTS - Astra Wash37Pix
09
