4 Installation
Ce chapitre explique comment installer l'élévateur et régler l'équilibre de charge avant la première
utilisation. Planifier les dimensions du système de ponts roulants ou de la potence de façon à ce qu'il
soit possible de travailler avec l'élévateur par le vide au-dessus de l'ensemble de la zone de traitement.
Garder à l'esprit qu'une potence est plus efficace si l'équipement de levage est plus souvent utilisé sur
la partie extérieure du bras de potence.
Installer la pompe à vide

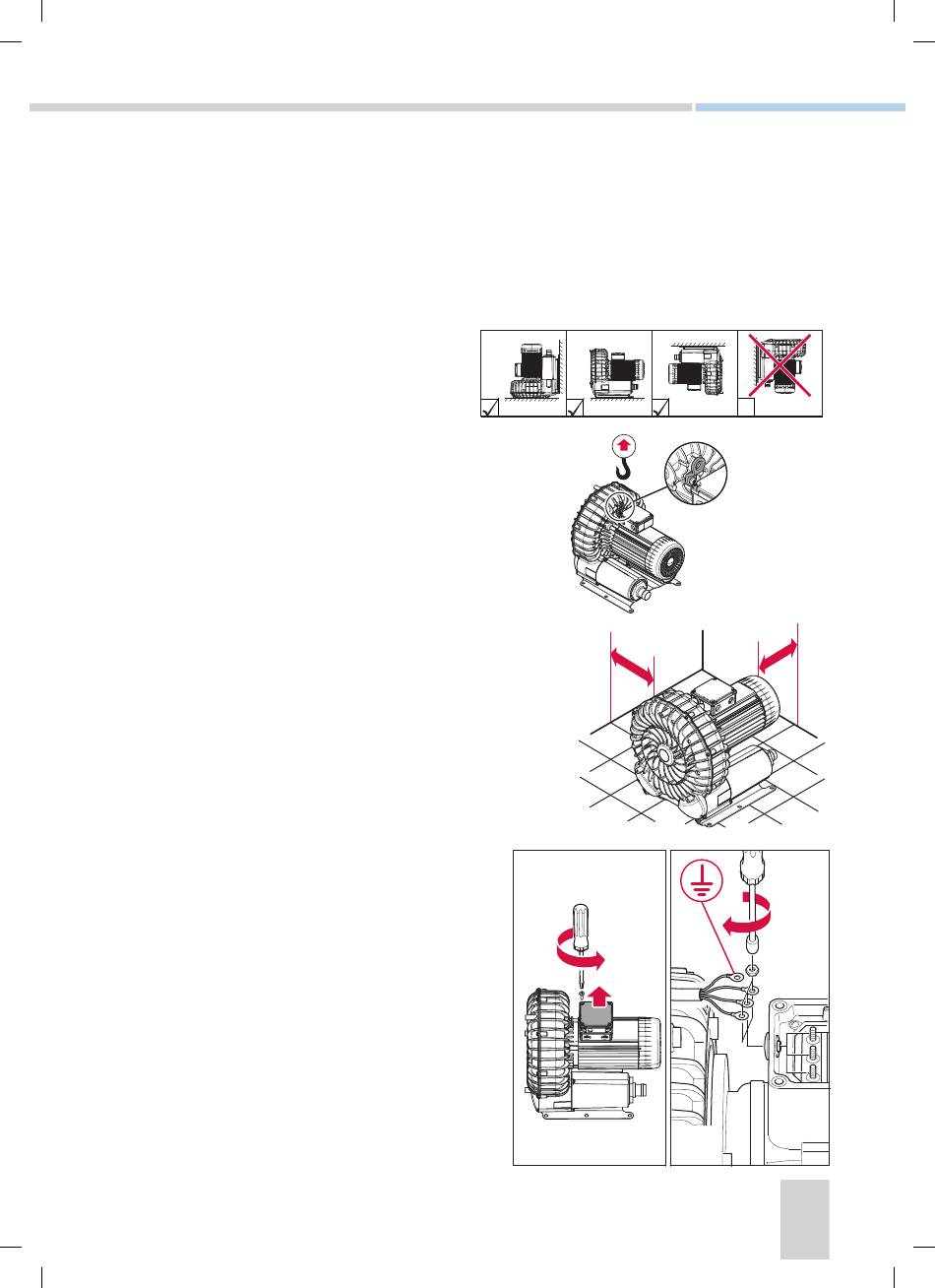

1. Monter la pompe à vide dans la position adé-
quate (a). Utiliser uniquement le boulon à œil
pour le levage.
2. S'assurer d'installer la pompe de manière
à ce qu'un flux d'air suffisant soit fourni
(A > 100 mm) (b).
3. Raccorder l'alimentation de la pompe à vide (c).
Un disjoncteur de moteur (discontacteur) doté
d'un relais de circuit de maintien doit être posé
et réglé sur le courant nominal indiqué sur la
plaque de série du moteur (d ; page suivante).
TAWI recommande d'utiliser un degré de pro-
tection IP54 pour le disjoncteur et les câbles.
L'installation doit uniquement être réalisée par
un électricien agréé.
