Atlantic AZUREA 100A Manuel D'instructions

GUIDE DE DEPANNAGE
Avant de faire appel à un technicien, vérifiez les points suivants:
AZUREA 100A et 100AT
Problème
Les volets ne s'ouvrent pas Lorsque le voyant s'allume et que le mo-
teur fonctionne, il est nécessaire d'atten-
dre environ 30secondes avant l'ouverture
AZUREA 100AT seulement
Problème
Le ventilateur fonctionne en permanence L'appareil est mal raccordé.
Les appareils de classe II ne se raccordent pas à la terre, ici T signifie Timer ( minuterie ) et non terre.
GARANTIE
Cet appareil est garanti deux ans à compter de la date d'achat contre tous défauts de fabrication. Dans ce cadre, ATLANTIC
Climatisation et Ventilation assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service
après vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'oeuvre, déplacement ou indemnité
de quelque nature qu'elle soit. La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice,
une utilisation impropre ou une tentative de réparation par du personnel non qualifié.
En cas de problème, merci de vous adresser à votre installateur ou, à défaut, à votre revendeur.
PROTECTION DE L'ENVIRONNEMENT
Traitement des appareils électriques ou électroniques en fin de vie (applicable dans les pays de l'union
européenne et les autres pays disposant de systèmes de collecte sélective)
Ce logo indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un
point de collecte approprié pour le recyclage des équipements électriques et électroniques. Pour toute
information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipa-
lité, votre déchetterie ou le magasin où vous avez acheté le produit.
N° NM 1032 E
Cause Remède
Si les volets ne s'ouvrent pas après 40
secondes, contactez le service après
vente.
des volets.
Cause Remède
Vous référer à la page 3/4.
(Raccordement électrique)
Notice de montage

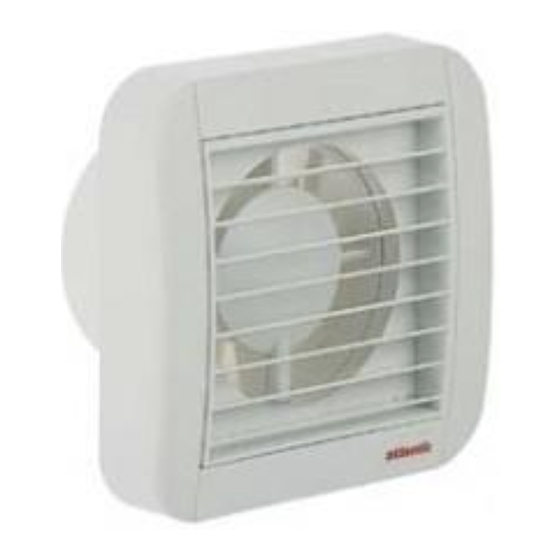

VENTILATEURS HELICOIDES
AZUREA 100A et 100AT
M AN U E L D ' I N S T R U C TI O N S
AVANT DE PASSER A L'UTILISATION DU PRODUIT, IL EST
CONSEILLE DE LIRE ATTENTIVEMENT LES INSTRUCTIONS
PRESENTEES CI-DESSOUS.
LE FABRICANT NE PEUT ETRE CONSIDERE COMME ETANT
RESPONSABLE ET DECLINE TOUTE RESPONSABILITE EN
CAS DE DOMMAGES SUBIS PAR LES PERSONNES OU LES
BIENS, A LA SUITE D'UNE UTILISATION IMPROPRE, EN
REFERENCE AUX AVERTISSEMENTS REPORTES DANS CE
MANUEL.
CONSERVER TOUJOURS CE MANUEL SOIGNEUSEMENT
AVERTISSEMENTS GENERAUX
•
Le manuel décrit comment utiliser et installer correctement ce
produit.
•
Ne pas utiliser ce produit autrement que pour ce qu'il a été
conçu.
•
Après avoir déballé le produit, s'assurer qu'il est complet et en
bon état; en cas de doute, s'adresser immédiatement à quelqu'un
ayant la qualification professionnelle voulue.
•
Ne laisser aucune partie de l'emballage à la portée des enfants ou
de personnes non responsables. Ne jeter aucune pièce risquant de
nuire à l'environnement (polystyrène, plastique, polypropylène,
etc).
•
Si le produit tombe ou qu'il subit des chocs violents, s'adresser
immédiatement à quelqu'un de qualifié (revendeur agréé, centre
d'assistance ou fabricant) de façon à s'assurer que l'appareil fonc-
tionne correctement.
•
L'utilisation de tout appareil électrique implique le respect des
quelques règles fondamentales indiquées ci-dessous:
- Ne pas le toucher l'appareil avec des parties du corps humi-
des ou mouillées (mains, pieds).
- Il ne doit pas être utilisé par les enfants ou des personnes non
responsables.
•
Ne raccorder le produit au réseau d'alimentation ou à la prise
électrique que si:
- Les données du réseau électrique correspondent à celles qui
sont indiquées sur la plaque.
- La portée de l'installation ou de la prise est mesurée propor-
tionnellement à la puissance maximale de l'appareil qu'on y
branche.
Dans le cas contraire, s'adresser à une personne ayant la
qualification professionnelle appropriée.
•
Il est conseillé de ne pas laisser l'appareil allumé inutilement s'il
n'est pas utilisé.
•
Avant d'effectuer toute opération de nettoyage ou d'entretien
quelle qu'elle soit, éteindre l'interrupteur de l'appareil et débran-
cher l'éventuelle fiche de raccordement au réseau.
•
En cas de mauvais fonctionnement, d'anomalie ou de panne de
toute nature quelle qu'elle soit, mettre l'appareil hors service (en
éteignant l'interrupteur ou, pour le moins, en le débranchant du
réseau) et s'adresser le plus vite possible à quelqu'un de qualifié.
En cas de réparation, exiger qu'on utilise des pièces de rechange
d'origine.
Atlantic Clim & ventil, S.A.S. au capital social de 2 916 400 euros - 13, Boulevard Monge 69882 Meyzieu Cedex - RCS Lyon n° B 421 370 289
ATLANTIC Climatisation et Ventilation se réserve le droit d'apporter à tout moment des modifications à tout ou partie de ses produits sans être tenu de mettre à jour ses appareils et notices précédents.
4/4
FAMILLE
N° NM
DATE
•
Si l'on décide d'enlever l'appareil, éteindre l'interrupteur général
et le déconnecter du réseau
Placer l'appareil dans un lieu sûr, hors de la portée des enfants et
des personnes non responsables.
•
Le système électrique auquel le produit est raccordé doit être
conforme aux normes en vigueur en matière de systèmes électri-
ques (IEC 64, CENELEC 384), dans leurs parties qui concernent
l'application de nos appareils.
AVERTISSEMENTS PARTICULIERS
•
Le produit est construit dans les règles de l'art et dans le respect
des normes en vigueur en matière d'appareillage électrique.
•
Le produit est conforme à la directive EMC 89/336/CEE pour la
compatibilité électromagnétique.
•
Ne pas utiliser le produit à une température ambiante de plus de
40° C (104 °F).
•
Ne pas laisser l'appareil exposé aux agents atmosphériques
(pluie, soleil, neige, etc...).
•
L'appareil doit être employé seulement à l'abri.
•
Ne pas plonger le produit ou une partie de celui-ci dans de l'eau
ou dans des liquides, à l'exception des cas prévus pour son net-
toyage ou son entretien.
•
Au cours du nettoyage ou de l'entretien ordinaire, contrôler l'état
de l'appareil.
•
Pour éviter tout risque d'incendie, éviter d'utiliser l'appareil en
présence de substances ou vapeurs inflammables telles que les
alcools, les insecticides, l'essence, etc...
•
Le flux d'air ou de fumée que l'on désire expulser doit être pro-
pre et exempt d'éléments gras, de suie, d'agents chimiques et
corrodants, et de mélanges inflammables ou explosifs (si l'on
doit traiter ce type de substances, s'adresser à un revendeur agréé
de façon à consulter la gamme spécifique aux antidéflagrants).
•
L'installation de l'appareil doit être effectuée par des person-
nes ayant une qualification appropriée.
•
Le raccordement au réseau électrique doit être effectué à l'aide
d'un interrupteur de type bipolaire (au moins) et à une distance
minimale d'ouverture des contacts supérieure à 3 mm.
•
Pour que le fonctionnement de l'appareil soit optimal, ne boucher
ni la prise d'air, ni l'envoi d'air en aucune manière.
•
En cas d'appareils pour conduit, s'assurer que ce dernier n'est pas
bouché.
•
Pour que l'appareil fournisse le meilleur rendement, il doit être
installé à une hauteur minimale de 2,30 m du sol.
•
Pour que le produit fonctionne de façon adéquate, il est indispen-
sable de garantir une entrée d'air.
•
Si, dans le même local où est installé le produit, se trouve un
appareil alimenté avec du combustible, (chauffe-eau, poêle au
méthane, etc...) n'étant pas de type à proprement parler
"étanche", il est nécessaire de s'assurer que l'entrée d'air ga-
rantisse une bonne combustion de ce dernier, afin d'en assurer le
bon fonctionnement.
•
L'appareil ne doit pas être utilisé comme activateur de chauffe-
eau, de poêles, etc...
•
Il ne doit absolument pas être déchargé dans les conduites d'air
destinées à l'évacuation des fumées provenant de la combustion
des poêles ou d'autres appareils à combustion.
•
L'appareil doit disposer d'un conduit à part (ne servant qu'à lui)
ou être déchargé directement à l'extérieur.
N° Azur : 0 810 0 810 69
Site internet : www.atlantic-ventilation.com
INDICE
1
MODIF
1032
E
02/2010
1/4
