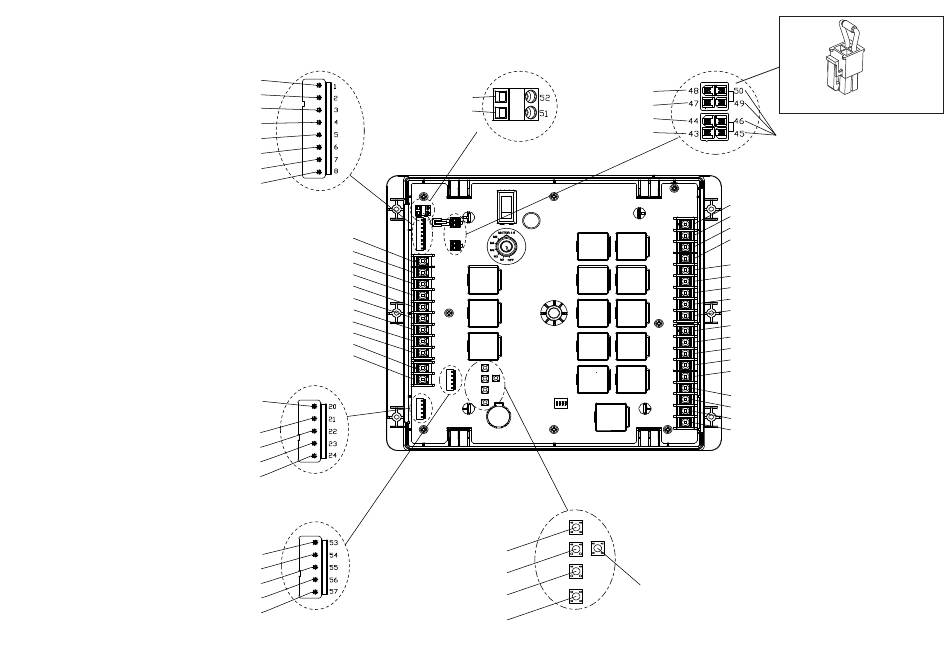

Le schéma de câblage décrit toutes les connexions câblées nécessaires pour le bon fonctionnement
• CÂBLAGE
de l'unité. Connexions du module de commande fonctionnel (BCM)
RÉSERVOIR EAU DOUCE 1 (MARRON)-1
RÉSERVOIR EAU DOUCE 2 (ROUGE)-2
RÉSERVOIR EAU NOIR 1 (ORANGE)-3
RÉSERVOIR EAU NOIR 1 (JAUNE)-4
RÉSERVOIR EAU GRIS 1 (VERT)-5
RÉSERVOIR EAU GRIS 2 (BLEU)-6
RÉSERVOIR EAU GRIS 3 (VIOLET)-7
NIVEAU RÉSERVOIR COMMUN 7VDC (GRIS)-8
GROUPE LUMIÈRE 1 - ENTRÉE INTERRUPTEUR 12V -9
GROUPE LUMIÈRE 1 - ENTRÉE 12V 15A-10
GROUPE LUMIÈRE 1 - MISE À LA TERRE-11
GROUPE LUMIÈRE 1 - SORTIE 12V 15A-12
GROUPE LUMIÈRE 2 - ENTRÉE INTERRUPTEUR 12V-13
GROUPE LUMIÈRE 2 - MISE À LA TERRE-14
GROUPE LUMIÈRE 2 - SORTIE 12V 15A-15
INTERRUPTEUR STORE - ENTRÉE 12V-16
LUMIÈRE STORE - SORTIE 12V 5A-18
LUMIÈRE STORE - MISE À LA TERRE-19
VERROUILLAGE DE TRANSPORT - ENTRÉE 12V (MARRON)-20
CHAUFFE-EAU - MISE À LA TERRE (ROUGE)-21
CHAUFFE-EAU GAZ - SORTIE +12V 1A (ORANGE)-22
CHAUFFE-EAU ÉLECTRIQUE - SORTIE +12V 1A (JAUNE)-23
PROBLÈME CHAUFFE-EAU - ENTRÉE +12V (VERT)-24
MISE À LA TERRE (MARRON) -53
MOTEUR 1 - ENTRÉE (BLEU) -54
MOTEUR 1 - SORTIE (ORANGE) -55
MOTEUR 2 - ENTRÉE (JAUNE) -56
MOTEUR 2 - SORTIE (VERT) -57
MISE À LA TERRE -52
SORTIE +12VDC -51
DÉTAIL A
MISE À LA TERRE-17
DÉTAIL B
STORE 1 - ENTRÉE
STORE 1 - SORTIE
STORE 2 - ENTRÉE
DÉTAIL F
STORE 2 - SORTIE
CAN BAS
-48
CAN HAUT -47
CAN BASSE-44
CAN HAUTE-43
DÉTAIL D
BOUTON RÉINITIALISER
DÉTAIL E
6
Résistance Terminale Fin de Ligne
End of Line terminator resister.
-45/46/49/50 NC
DÉTAIL C
42 - ALIMENTATION PRINCIPALE - ENTRÉE +12VDC 3
41 - ALIMENTATION CHÂSSIS -ENTRÉE +12VDC
40 - ALIMENTATION CONNECTEUR & TRAPPE - ENTRÉE 12V 30 AMP
39 - MISE À LA TERRE - ENTRÉE
38 - SORTIE 12V 15 AMP (TRAPPE Nº1)
37 - MISE À LA TERRE - SORTIE (TRAPPE Nº1)
36 - SORTIE 12V 15 AMP (TRAPPE Nº2)
35 - MISE À LA TERRE - SORTIE (TRAPPE Nº2)
34 - SORTIE 12V 15 AMP (TRAPPE Nº3)
33 - MISE À LA TERRE - SORTIE (TRAPPE Nº3)
32 - SORTIE 12V 15 AMP (TRAPPE Nº4)
31 - MISE À LA TERRE - SORTIE (TRAPPE Nº4)
30 - SORTIE 12V 15 AMP (TRAPPE Nº5)
29 - MISE À LA TERRE - SORTIE (TRAPPE Nº5)
28 - POMPE À EAU - ENTRÉE +12V 10A
27 - POMPE À EAU - MISE À LA TERRE
26 - POMPE À EAU - SORTIE +12V 10A
25 - MISE À LA TERRE
