UTILISATION DU POINTEUR
OFF
ON

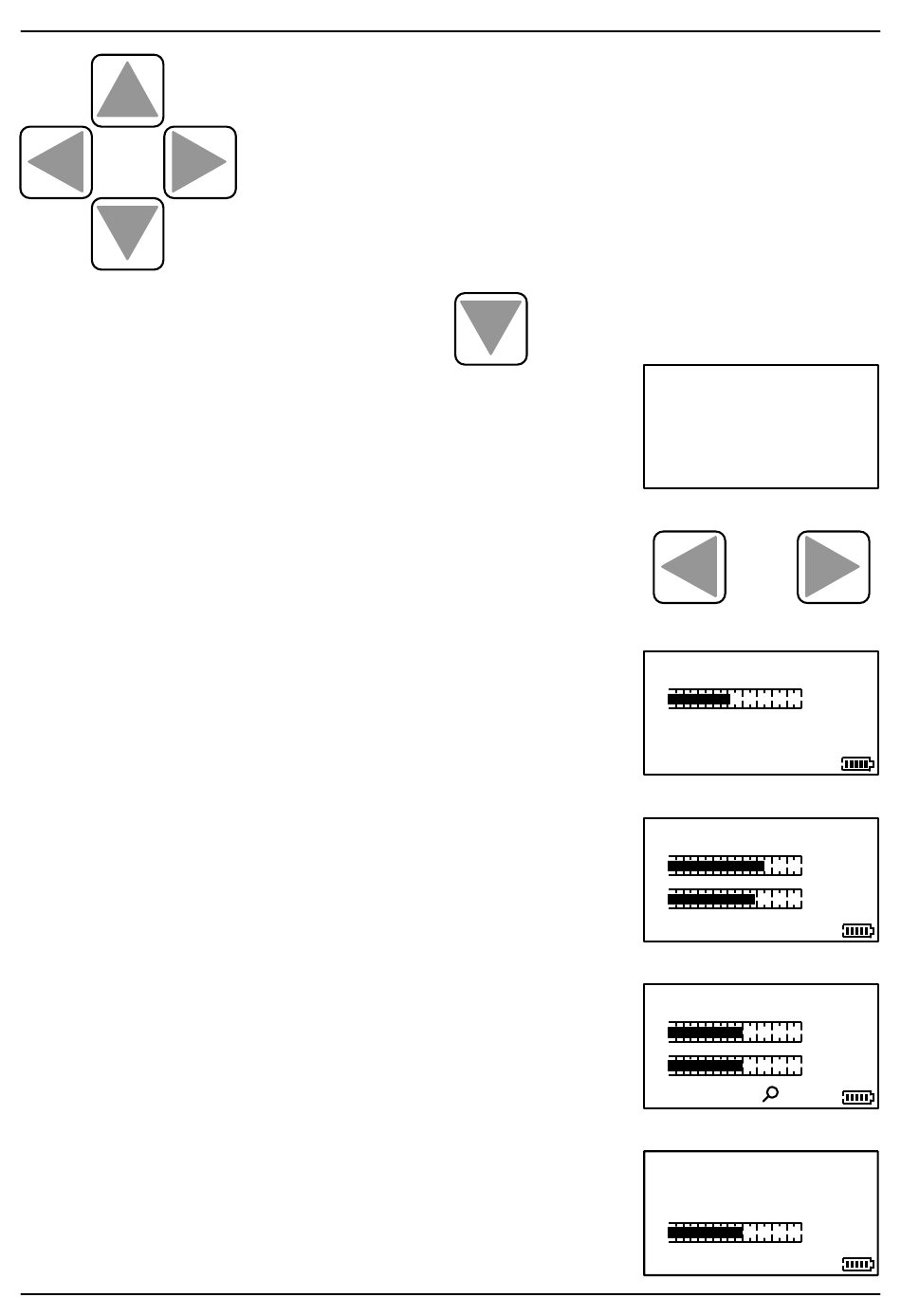

Pour mettre le pointeur en marche, appuyez une fois sur
L'écran suivant affichera les informations du pointeur, avec le modèle, la
version, la liste des satellites sélectionnée et le pourcentage de batterie.
Remarque : les satellites indiqués proviendront de la dernière liste utilisée.
Utiliser les flèches GAUCHE ou DROITE pour faire défiler les satellites
disponibles jusqu'à ce que le satellite souhaité apparaisse. Vous aurez peut-
être besoin du sous-menu pour accéder à votre satellite car le BirDog ULTRA
peut stocker jusqu'à 4 listes de satellites.
Pointer l'antenne en direction du satellite souhaité, et effectuer un balayage
lent du ciel, en réglant votre élévation à la fin de chaque balayage. Quand
vous balayerez le ciel, la fréquence des bips changera au fur et à mesure que
vous passerez les satellites ; l'échelle du pointeur se modifiera également. Si
des niveaux très faibles de RF sont détectés, la valeur dBu affichera <<dBu
(ex. LNB à faible sortie, longueur de câble importante, pas de porteuse
visible). Pour des niveaux extrêmement élevés >>dBu s'affichera (ex. LNB à
sortie élevée, porteuse très puissante, amplificateur de distribution à gain
élevé dans le circuit).
Une fois le verrouillage obtenu, la deuxième barre vous indiquera le signal
pour le taux de bruit, référencé soit avec M (pour taux d'erreur de modulation)
soit C (pour porteuse/bruit). Cette lecture est directement en rapport avec la
qualité du signal.
Une fois le verrouillage obtenu, si vous appuyez sur le bouton ON une fois,
vous pouvez effectuer des réglages précis de votre antenne en utilisant
l'affichage linéaire de niveau de signal et l'indicateur de qualité (indiqués par
L & Q). Si les valeurs L et Q dépassent le graphique aux extrémités, appuyer
deux fois sur le bouton ON pour recentrer l'affichage du graphique à barres.
Cet affichage indique « Porteuse » et un symbole loupe sur la dernière ligne
lorsqu'il est en fonctionnement.
Une autre pression sur le bouton ON affichera l'écran de niveau de l'IRD;
encore une pression sur ce bouton vous permettra de revenir au mode initial
de mesure.
Les touches du BirDog ULTRA. Toutes les fonctions du pointeur sont accessibles
à partir des touches.
Une fois que le montage de votre antenne est effectué vers une direction
appropriée, raccorder le LNB au pointeur BirDog ULTRA avec une petite
longueur de câble (1.5 m étant l'idéal) ; remarque : ce câble n'est pas fourni,
vous devez donc utiliser un câble satellite de bonne qualité.
Conseil : votre dispositif d'alignement d'antenne doit juste pincer la partie
métallique, ce qui vous permet de régler la position de l'antenne, et il doit tenir
lorsque vous le lâchez.
pour voir le logo animé BirDog ULTRA.
