Montage

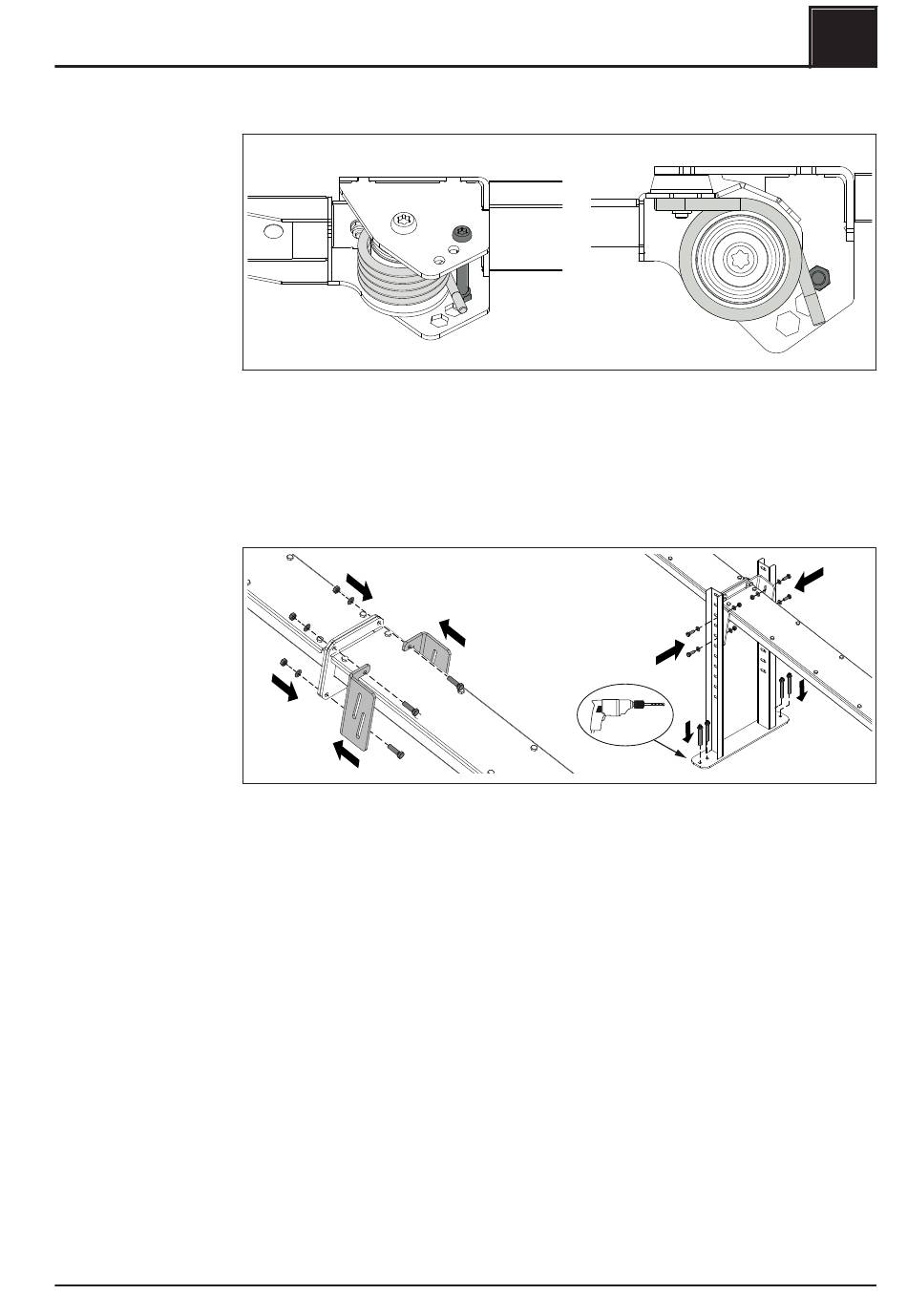

Montage du mélangeur articulé à ressort à torsion
4.3.6 Poser le pied réglable dans la chaufferie (option)
Instructions de montage TGR 110/150/200 | M1390116_fr
❒ Détendre lentement le ressort de torsion jusqu'en butée, retirer la barre de tension
et serrer la vis à fond
En cas de longueur du canal fermé de plus de 2 m dans la chaufferie, un support
supplémentaire est conseillé :
❒ Déposer les consoles du pied support
❒ Déposer les vis des brides du bac à l'emplacement souhaité
❒ Fixer les consoles sur les brides du bac à l'aide des vis précédemment déposées
❒ Positionner et visser le pied support sur la console
Visser les pieds réglables au sol :
❒ Poser les pieds réglables au sol tous les 2 alésages, à gauche et à droite
❒ Percer les trous tracés
- Diamètre de perçage 15 mm
- Profondeur de perçage 105 mm minimum
❒ Enfoncer au marteau les ancrages pour charge lourde dans les trous et les serrer
avec une clé 6 pans (SW 17 mm)
Ø 15 mm
4
31
