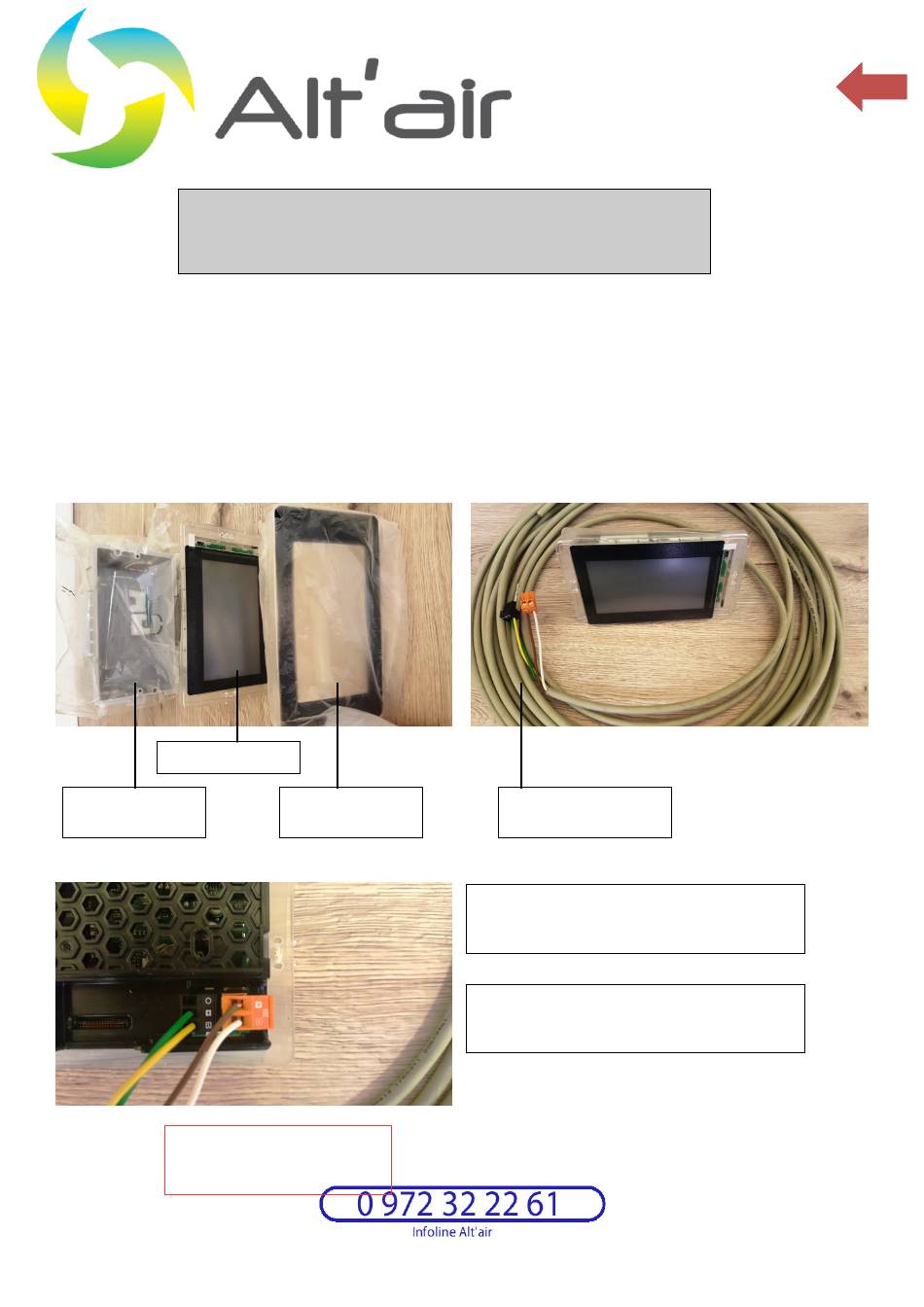

'SteamTouch' vers un Générateur Wellness
Le câble blindé fourni pour le raccordement de l'écran sur le générateur wellness comprend 2 connectiques
Le connecteur Noir Polarisé pour la communication de l'écran avec La carte de communication.
•
Attention
: Respecter les polarités indiquées sur les connecteurs
Le connecteur Orange pour l'alimentation depuis le transformateur 24V continu (Transformateur à installer dans le
•
générateur vapeur)
: Respecter les polarités indiquées sur les connecteurs.
Attention
Ecran pGDX
Boitier
d'encastrement
1
Brancher les connecteurs à
l'arrière de l'écran
Attention au détrompeur
Manuel raccordement ecran pGDX_humisteam wellness_2019
Raccordement de l'écran Tactile
Cache de
protection
+
I
Câble blindé +
connecteurs
Connecteur orange
= Alimentation
Respecter la polarité lors du raccordement
sur le transformateur 24V continu
Connecteur noir = Communication
Respecter la polarité lors du raccordement
sur la carte 'pHC' du générateur vapeur
1
