CONFIGURACIÓN Y CUIDADOS DEL RESPIRADOR
CONTINUACIÓN
LENTES DE AUMENTO

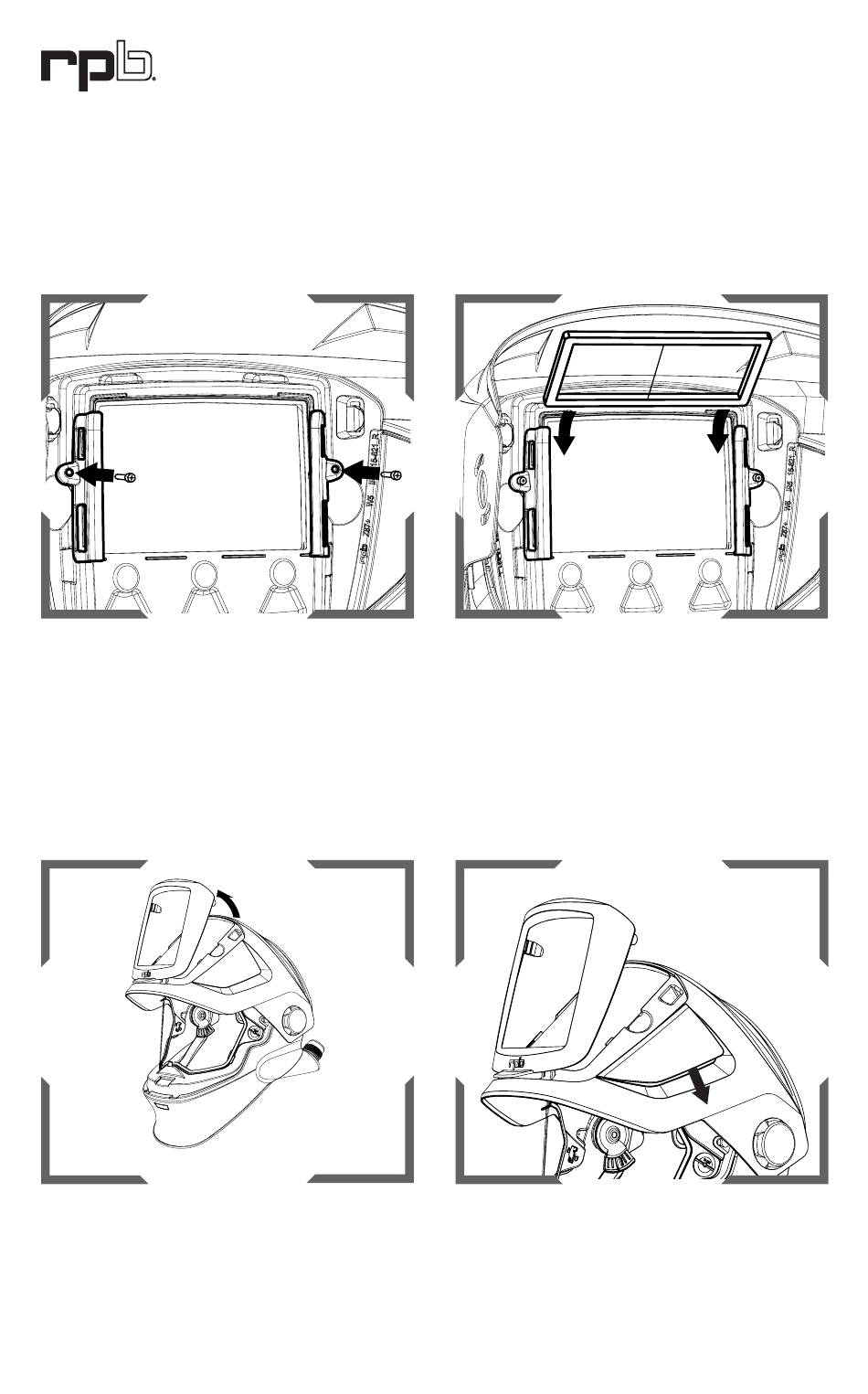

FIGURA 5.1
Con los tornillos suministrados, enroscar
el soporte de la lente izquierda en su lugar
apretando los tornillos firmemente sin
apretar demasiado. A continuación, atornille
el soporte derecho.
REEMPLAZO DE LA VENTANA LATERAL
FIGURA 6.1
Para volver a colocar las ventanas
laterales, levante el Visor de Soldadura,
destrabe el Retenedor verde del ADF del
Protector Facial empujando las lengüetas
para que se separen y empujando hacia
adelante.
20
®
FIGURA 5.2
Para instalar los lentes de aumento para
soldar, deslice los lentes hacia arriba en
los soportes a un ángulo hasta que estén
firmemente asegurados en los soportes.
FIGURA 6.2
Desde el interior del Visor de Soldadura,
suelte y gire las ventanas laterales hacia el
exterior.
