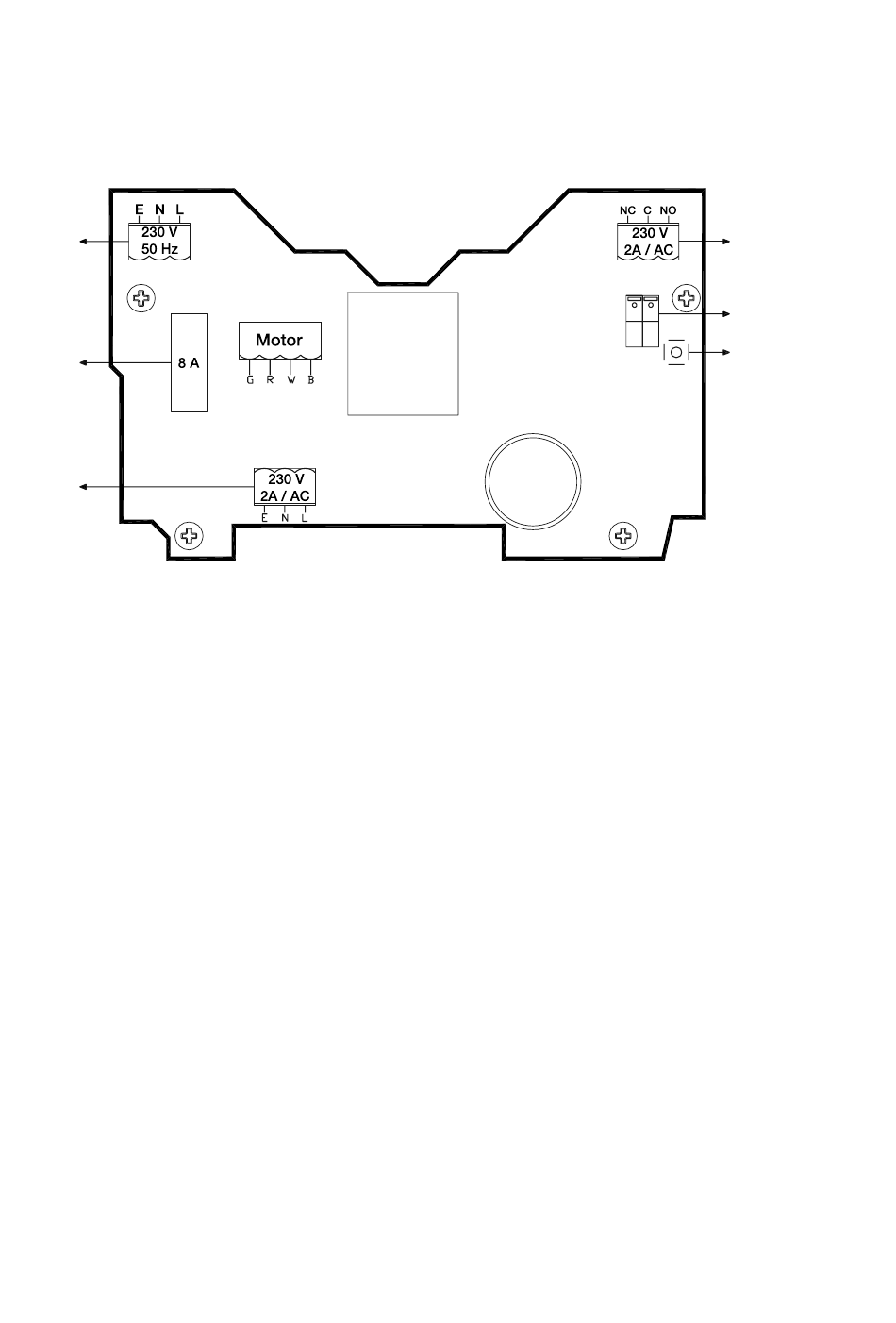

Schéma du circuit
Puis-
sance
Fusible
*
* Valve de
régula-
tion
Illustration 15
* En mode normal, la valve est sous une tension de 230 V CA (2A) et reste ainsi ouverte. En cas de
niveau d'eau élevé ou de coupure de courant, la valve se ferme (arrêt de l'eau).
Transfor-
mateur
Alarme
Sans potentiel
Pressostat
Test de
pressostat
