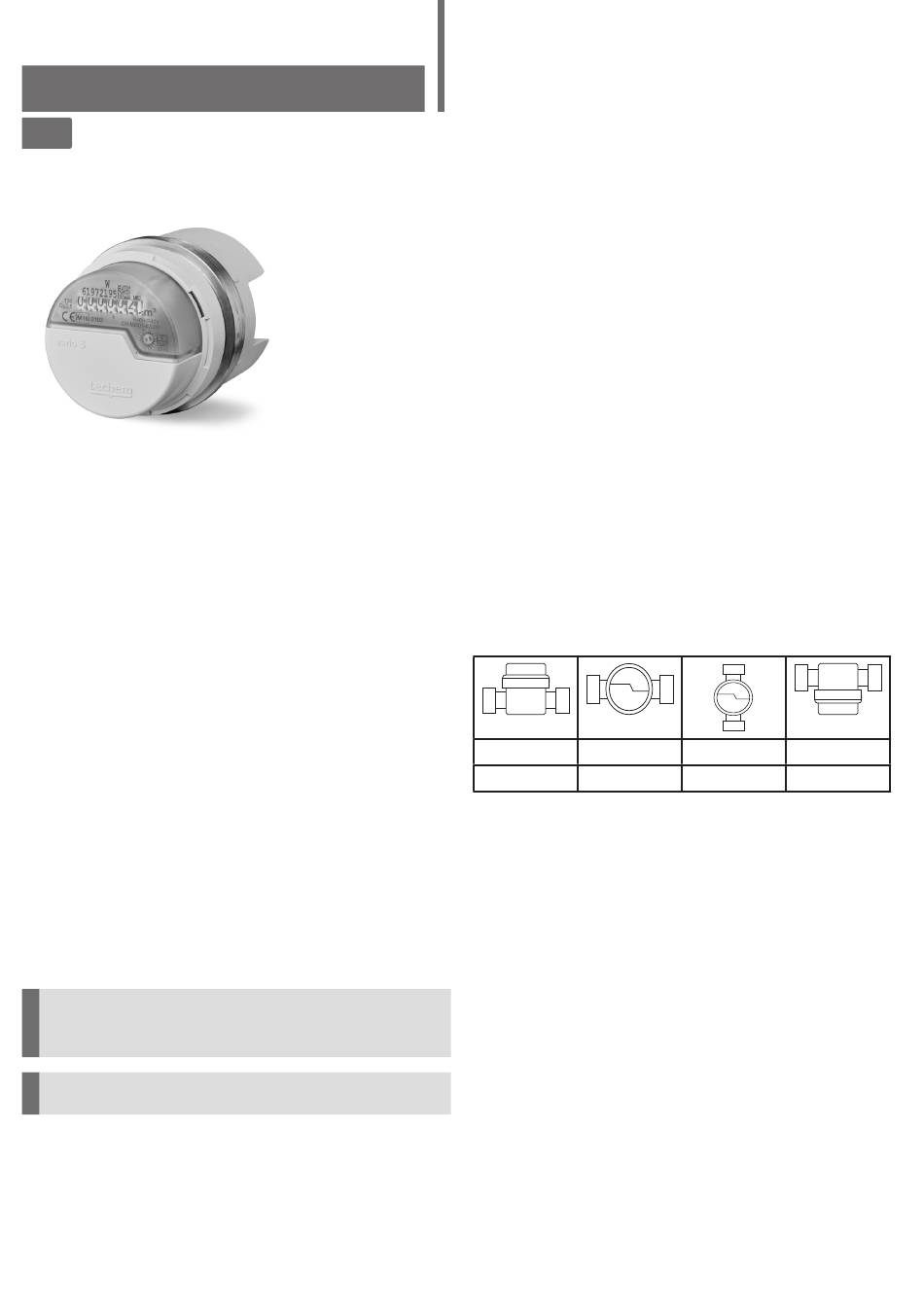

ORIGINALMONTAGEANLEITUNG

Messkapsel-Wasserzähler

radio / vario (MID)

Geometrie MB2

Beispielbild mit Haubensegment

Zählwerk mit:

• MB2 Geometrie für Minol MB2 Anschlusstücke

• CE-Kennzeichnung • Serien-Nummer

• Metrologische Eigenschaften

• Metrologiekennzeichnungen inklusive Nummer

des Baumusterprüfzertifikates

• Kaltwasser-(T30)/Warmwasserversion (T90)

Lieferumfang:

• Betriebsanleitung mit Konformitätserklärung

• 1 Wasserzähler • Plombiermittel • Beutel mit De-

montagering und 2x Techem-Klebeplombe

• Funkmodul (optional)

Wichtige Hinweise

Zielgruppe

• Qualifizierte Fachhandwerker

• Durch Techem unterwiesenes Fachpersonal

Bestimmungsgemäße Verwendung

Wasserzähler dienen ausschließlich zur Verbrauch-

serfassung von Trinkwasser. Je nach Ausführung

sind sie für Kalt- oder Warmwasser geeignet.

Ein Umbau der Wasserzähler ist nicht gestattet.

Wird ein plombierter Zähler von einer nicht von

Techem beauftragten Person beschädigt oder

entfernt, erlischt die Eichgültigkeit.

Der Transport erfolgt in der Originalverpackung.

Sicherheits- und Gefahrenhinweise

Hygiene im Trinkwasserbereich beachten:

Ö Zähler erst unmittelbar vor Einbau aus Ver-

packung nehmen.

Ö Eine Berührung und Verunreinigung der mit Trink-

wasser in Kontakt kommenden Oberflächen ist

unbedingt zu vermeiden.

Ö Nur für Trinkwasser zugelassenes Schmiermittel,

z. B. Techem-Hahnfett (Art. Nr. 160958) nutzen!

Beschädigung vermeiden:

Ö Dichtflächen kontrollieren und ggf. reinigen.

Abrechnungsfehler vermeiden:

Ö Wasserzähler nicht in Zirkulationsleitungen

montieren.

Ö Auf Fließrichtung achten!

Lagerung

Ö max. 50°C

Ö trocken und frostfrei

Funkmodul beim Wasserzähler radio

Ö Ein Batteriewechsel ist weder erforderlich noch

zulässig.

Montage

Zulässige Einbaulagen

Genauigkeitsklasse R xxxH / xxxV



H = Horizontal, V = Vertikal

Voraussetzungen:

• Zähler mit Funkmodul: Abstand zu Stromlei-

tungen ≥ 300 mm.

• Absperreinrichtungen für einen späteren Zähler-

tausch.

• Am Leitungsnetz angeschlossene Geräte ab-

schalten, um Beschädigungen durch Überdruck

oder Übertemperatur zu vermeiden.


