Étape 5
Branchement des câbles
IMPORTANT : Par défaut, le paramètre vitesse/duplex des ports Ethernet est configuré en
mode auto-négociation. Les commutateurs ou les concentrateurs réseau doivent également
être configurés en mode auto-négociation, sans quoi le débit ou la connectivité réseau au X4
risquent d'être sérieusement affectés.
Tout le câblage, les branchements d'alimentation et le refroidissement sont situés sur le
panneau arrière du X4.

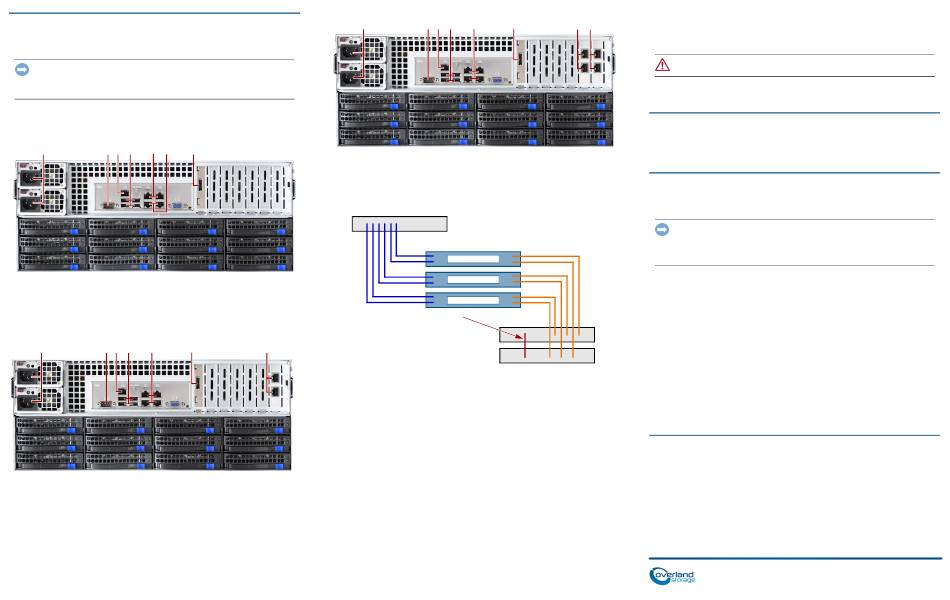

Ports sur les versions 1 Go
1
2 3
4
5
6
1
2
3
4
1 – Prises de courant alternatif
3 – Port IPMI*
2 – Port série*
4 – Ports USB 2.0 (4)†
5 – Ports 1 Go (client)
*
À n'utiliser que par le support technique.
Ports sur les versions Single 10 Go
1
2 3
4
5
1
2
3
4
1 – Prises de courant alternatif
4 – Ports USB 2.0 (4)
2 – Port série*
5 – Ports Ethernet (1 à 4)
3 – Port IPMI*
(client)
*
À n'utiliser que par le support technique.
–4–
Ports sur les versions Dual 10 Go
1
7
1 – Prises de courant alternatif
2 – Port série*
3 – Port IPMI*
1. Vérifiez que tous les commutateurs client et stockage sont bien connectés à un onduleur.
Pour le basculement, vérifiez que les deux commutateurs de stockage sont bien
branchés sur différents onduleurs, eux-mêmes branchés sur des sources d'alimentation
différentes.
6 – Ports 1 Go (stockage)
7 – Port carte SAS
Câble Ethernet connectant les commutateurs
6
7
2. À l'aide des câbles appropriés, connectez les ports client du nœud au commutateur client :
5
• Basic 1 Go – Branchez deux câbles 1 Go sur les ports Ethernet 1 et 2.
• Single 10 Go – Branchez quatre câbles 1 Go sur les ports Ethernet 1 à 4.
6
• Dual 10 Go – Branchez deux câbles 10 Go sur les deux ports de cartes 10 Go dans
l'emplacement 6.
3. Insérez les câbles appropriés dans les ports stockage du nœud :
REMARQUE : Le réseau côté stockage doit être isolé et appartenir de manière exclusive au cluster.
• Basic 1 Go – Branchez deux câbles 1 Go sur les ports Ethernet 3 et 4.
• Single 10 Go – Branchez deux câbles 10 Go sur les deux ports de cartes 10 Go dans
l'emplacement 7.
• Dual 10 Go – Branchez deux câbles 10 Go sur les deux ports de cartes 10 Go dans
l'emplacement 7.
6 – Port carte SAS
7 - Ports 10 Go (stockage)
4. Connectez un câble stockage au commutateur de stockage principal et l'autre câble
au commutateur secondaire (commutateur de basculement).
5. Connectez ensemble les deux commutateurs de stockage à l'aide du câble Ethernet
fourni.
6. Branchez les deux cordons d'alimentation fournis sur les prises de courant alternatif
du nœud, les autres extrémités étant branchées sur les différents onduleurs.
REMARQUE : Les nœuds SnapScale ont été conçus pour fonctionner avec des onduleurs
réseau ou des périphériques USB de marque APC permettant de les arrêter convenablement
en cas de coupure de courant. Reportez-vous au guide de l'administrateur pour savoir de
manière détaillée comment les utiliser.
7. Appuyez brièvement sur l'interrupteur d'alimentation avant pour mettre le nœud
sous tension.
2 3
4
5
6
1
2
3
4
4 – Ports USB 2.0 (4)
7 - Ports 10 Go (client)
5 – Ports 1 Go (inutilisés)
8 - Ports 10 Go (stockage)
6 – Port carte SAS
*
À n'utiliser que par le support technique.
Commutateur client
Nœud SnapScale
Nœud SnapScale
Nœud SnapScale
Nœud SnapScale
Commutateur de stockage
Commutateur de stockage (basculement)
–5–
Important – À lire en premier
7
8
Après une mise sous tension initiale, un nœud SnapScale met jusqu'à 10 minutes pour
initialiser complètement la nouvelle appliance. Pendant ce temps, la diode d'état clignote en
alternant entre un clignotement unique et un clignotement double.
7
5
ATTENTION :
Ne coupez en aucun cas l'alimentation électrique pendant que le système
8
6
est dans cet état ! L'appliance serait rendue inutilisable.
Emplace-
Emplace-
Une fois l'initialisation terminée, le système redémarre automatiquement et la diode d'état
ment 6
ment 7
passe au vert fixe.
Étape 6
Avant de continuer, installez tous les nœuds qui constituent le cluster SnapScale en vous
aidant du Guide de mise en route rapide livré avec ces nœuds. Lorsque tous les nœuds sont
prêts, passez à l'étape 7 ci-après pour créer le cluster.
Étape 7
Établissement de la première connexion
IMPORTANT : Les nœuds indépendants SnapScale sont configurés pour se procurer une
adresse IP d'un serveur DHCP sur le réseau client. Si aucun serveur DHCP n'est trouvé sur le
réseau, le nœud adopte par défaut une adresse IP située dans la plage 169.254.xxx.xxx. Vous ne
pourrez voir l'appliance sur le réseau qu'après l'avoir détectée et lui avoir éventuellement attribué
une adresse IP.
Cette procédure nécessite que les services de résolution de noms soient opérationnels
(via DNS ou un service équivalent).
REMARQUE : Si nécessaire, utilisez SnapServer Manager (SSM) pour repérer le nouveau nœud.
Si SSM n'est pas installé, téléchargez-le avec son guide d'utilisation depuis le site Web d'Overland
Storage.
1. Recherchez le nom de l'un des nœuds.
Par défaut, ce nom X4 est « Nodennnnnnn », où nnnnnnn est le numéro du nœud.
Le numéro du nœud est une chaîne exclusive, composée uniquement de chiffres,
et qui figure sur une étiquette apposée sur le bas du nœud.
2. Dans un navigateur Web, entrez le nom du nœud comme URL.
Par exemple, entrez « http://Nodennnnnnn » (le nom par défaut du nœud SnapScale).
3. Appuyez sur Entrée pour vous connecter à l'interface Web d'administration.
4. Dans la boîte de dialogue de connexion, saisissez admin comme nom d'utilisateur et
comme mot de passe, puis cliquez sur OK.
5. Avec l'assistant de configuration initiale, créez un nouveau cluster SnapScale ou
ajoutez le nœud à un cluster existant.
Étape 8
Le site Web Overland propose également des versions traduites du présent Guide de mise
en route rapide. Vous trouverez des explications détaillées sur la configuration de votre
SnapScaleX4 dans le Guide de l'administrateur SnapScale pour RAINcloudOS ou dans les
Notes sur l'édition de RAINcloudOS, consultables sur :
http://docs.overlandstorage.com/snapscale
Pour des informations générales sur l'assistance technique et la garantie, consultez notre
page Web
Contact Us (Nous contacter)
http://www.overlandstorage.com/company/contact-us/index.aspx
http://support.overlandstorage.com
Vous pouvez trouver une assistance technique supplémentaire via Internet à la
Overland Storage
ou en contactant Overland Storage à l'aide des informations qui se trouvent sur la
page
Contact Us (Nous contacter)
:
page Web du support
de notre site Web. OD11003
