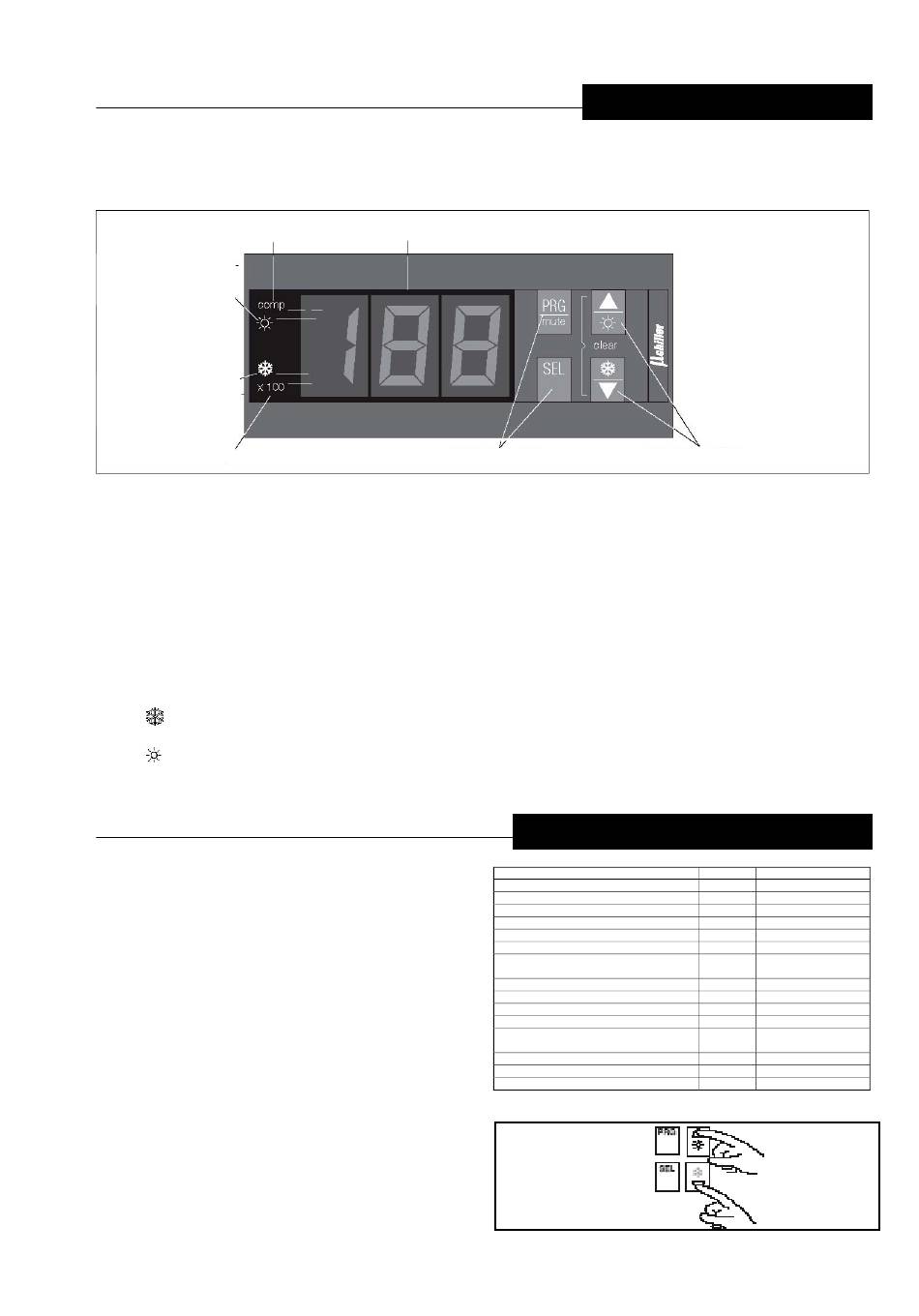

Le tableau de commande permet d'effectuer tous les réglages nécessaires au fonctionnement du groupe de froid et de
visualiser les valeurs des paramètres principaux ainsi que les signaux d'alarme.
Il est situé sur le panneau frontal du tableau électrique à l'intérieur de l'appareil et est accessible par une trappe
positionnée sur le panneau de visite.
Voyant compresseur
Voyant de
fonctionnement en
rafraîchissement
Voyant de
fonctionnement en
chauffage
Voyant X 100
Ecran :
Pendant le fonctionnement normal, il indique la température d'eau de retour de l'installation.
Il peut aussi indiquer d'autres informations paramétrées ainsi que les codes d'alarme.
Touche PRG:
Permet la modification des paramètres mémorisés.
Touches + et -:
Activation et désactivation du mode de fonctionnement Reset, des anomalies et modifications des valeurs paramètres de
contrôle.
Touche SEL:
Permet l'accès et la modification des paramètres de contrôle.
Voyant x100:
Indique le facteur multiplicatif des valeurs indiquées à l'écran.
Voyant
:
Fonctionnement en mode chauffage.
:
Voyant
Fonctionnement en mode froid.
Voyant compresseur :
Compresseur en fonction.
En cas d'anomalies de fonctionnement de l'appareil,
l'affichage, composé de lettres et numéros, est en
alternance avec la température du retour de l'installation.
Certains défauts sont à réarmement automatique alors
que d'autres nécessitent l'intervention manuelle du
service technique.
RETABLISSEMENT AUTOMATIQUE :
Après disparition du défaut, le tableau de commande
revient automatiquement en mode de fonctionnement
normal.
RETABLISSEMENT MANUEL :
Après avoir éliminer la cause qui a généré l'anomalie,
pour effectuer le rétablissement, appuyer simultanément
sur les touches + et – pendant 5 secondes.
Ecran
Touches SEL et PRG
SIGNALISATION DES ANOMALIES
DESCRIPTION
Haute pression
Basse pression
Surtension d'alimentation
Surchauffe eau (sup. 60°C)
Tension alimentation insuffisante
Dérangement de la ligne
Flussostat – Pression différentielle,
protection du circulateur
Sonde température entrée
Sonde température sortie
Sonde pression de condensation
Erreur carte électronique
Erreur communication entre carte,
tableau et commande à distance
Anomalie de « dégivrage »
Antigel
Etat de dégivrage (seulement indicatif)
13
TABLEAU DE COMMANDE
Touches + et -
SIGNAL
RETABLISSEMENT
H1
L1
E0
HT
EU
EL
FL
E1
E2
E3
EE
Cn
r1
A1
d1
Manuel
Manuel
Automatique
Automatique
Automatique
Automatique
Manuel
Automatique
Automatique
Automatique
Automatique
Automatique
Autom./Manu
Manuel
Automatique
