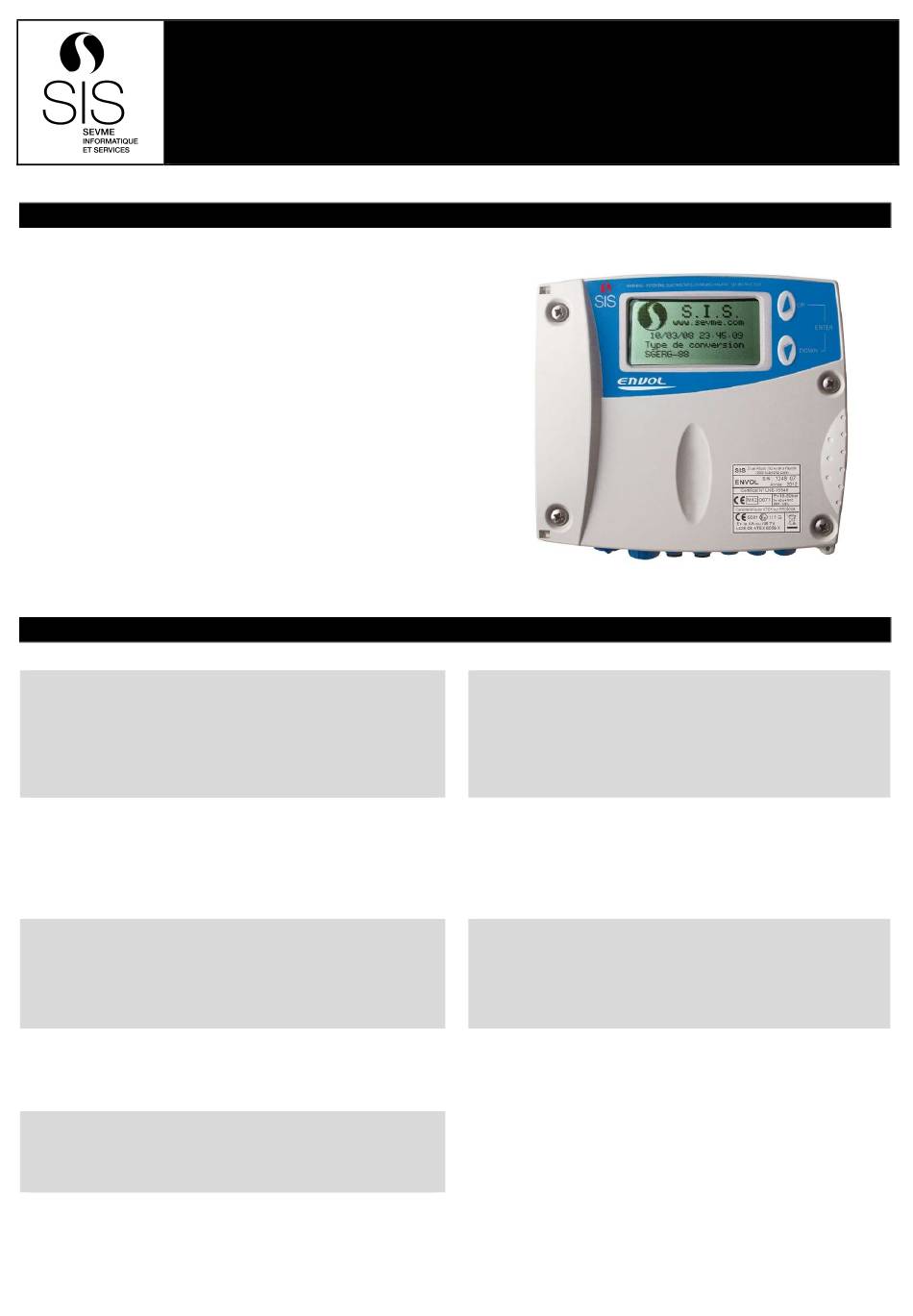

SIS ECV ENVOL Manuel D'installation

Convertisseur de volume gaz

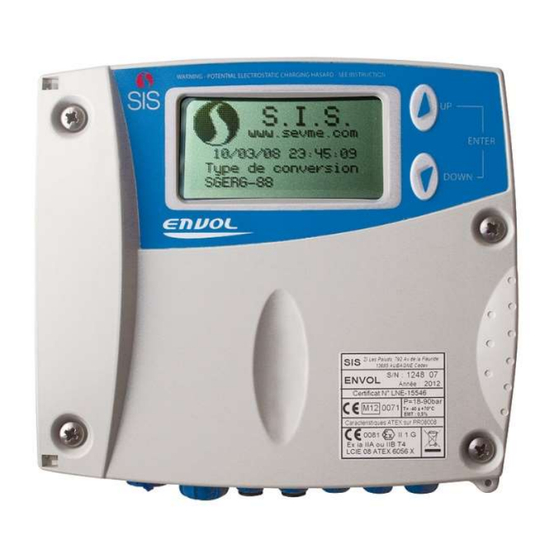

ECV ENVOL
1 Présentation
ENVOL est un convertisseur de volume de gaz T, PT ou PTZ de type 1
conforme à la directive MID.
ENVOL permet la conversion pour les gaz combustibles 1
(suivant EN437) et l'azote.
En sortie d'usine, ENVOL est livré dans les conditions de base suivantes :
T =273.15 K, P =1.01325 bar.
b b
Les versions ENVOL-PT et ENVOL-PTZ sont équipées des éléments suivants :

une pile interne (EN06)

un câble de liaison compteur de longueur 2 m (CC310-2)

une sonde de température (ENV-CT3)
 un capteur de pression (gamme à préciser)
La version ENVOL-T dispose des éléments cités ci-dessus à l'exception du
capteur de pression.
Les versions ENVOL-L et ENVOL-E sont utilisées pour des applications
particulières.
2 Caractéristiques
ALIMENTATION :

Par pile interne, autonomie de 5 ans (dépend des
conditions d'utilisation).
ALIMENTATIONS EN OPTION :

Par alimentation secteur externe ATEX.

Par alimentation solaire externe ATEX.
MESURE DE PRESSION :

Capteur de pression externe raccord 1/4ˮ gaz

Câble de longueur 3 m

Fourni avec raccord tournant
 Gamme de pression : suivant type de capteurs
ENTREE COMPTAGE :

1 entrée de comptage impulsionnelle basse fréquence (20
Hz max)

ou 1 entrée de comptage impulsionnelle HF et BF (5 KHz
maxi)
AFFICHAGE :

Ecran LCD 7 lignes 20 caractères
 2 touches multifonctions pour navigation dans les menus
CLASSIFICATION :

Mécanique : M1

Electromagnétique : E2
PR08008 - Ed. 18 du 28/06/2017
et 2 famille
ere eme
COMMUNICATION :

1 port USB pour connexion PC

2 ports série RS232/485, vitesse paramétrable de 1200 à
38400 bauds
MESURE DE TEMPERATURE :

Sonde PT1000 classe A

Câble de longueur 3 m

Mesure de -40°c à +70°C
SORTIES :

3 sorties digitales (STOR) sur transistors à collecteur
ouvert
ENVIRONNEMENT :

Exploitation normale : -25°C à +70°C
 Stockage : -40°C à + 85°C

Humidité : 10 à 93% sans condensation
Page 1/16
Installation
SEVME Informatique & Services
