1.2 CONFIGURATION DU SYSTÈME
Avant de fixer l'Agri-Alerte au mur et de faire les connexions, le système doit être
configuré pour interpréter les détecteurs qui y seront raccordés. La carte maîtresse
est la plaquette électronique qui se trouve au fond du boîtier de l'Agri-Alerte. On peut
y raccorder jusqu'à 8 détecteurs. On appelle ces entrées, les zones. Chaque carte
d'extension qui s'ajoute à la carte maîtresse fournit 8 zones additionnelles. Deux
cartes d'extension peuvent s'ajouter en tout pour un total de 24 zones.

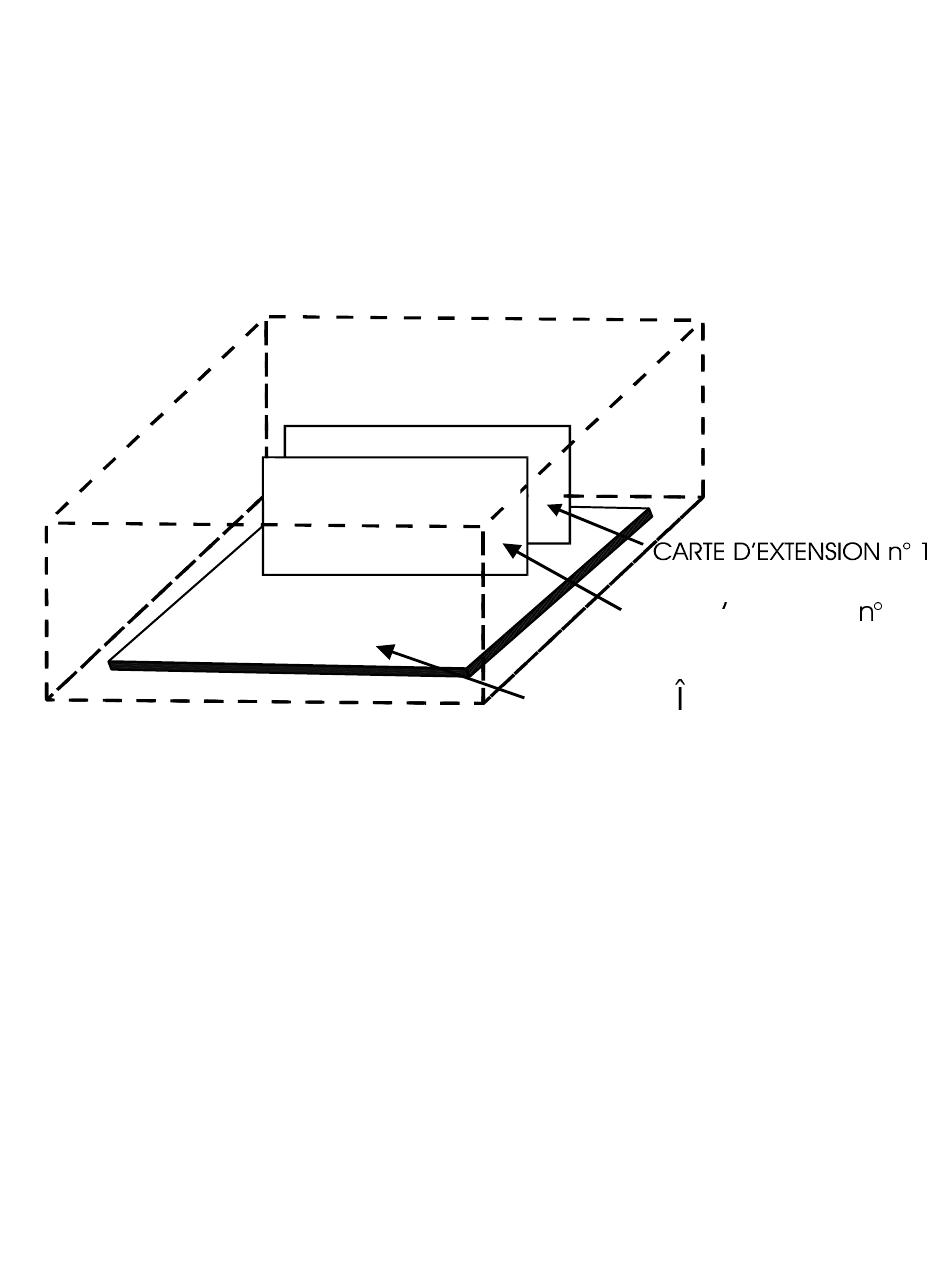

Figure 1 : Emplacement de la carte maîtresse et des cartes d'extension
1.2.1 Carte maîtresse
Avant de configurer les zones, vous devez déterminer quels détecteurs seront raccor-
dés à chacune des cartes et dans quel ordre. Les zones sont ensuite configurées à
l'aide de cavaliers. Le diagramme de la page suivante montre l'emplacement des
cavaliers sur la carte maîtresse. Pour configurer les cartes d'extension, voir la section
1.2.2.
Pour configurer une zone, placer le cavalier correspondant à la position qui correspond
au détecteur utilisé. Il y a trois positions du cavalier pour chaque zone. La première
position (DRY/TEMP) est pour les contacts secs (normalement fermé ou ouvert, avec
ou sans résistance de terminaison), les sondes de température et les compteurs d'im-
pulsions. La deuxième position est pour les entrées 4-20MA et la troisième est pour
les entrées 0-5VOLT. Un seul cavalier est utilisé pour configurer une zone. Toutes
les zones sont initialement configurées en DRY/TEMP. Les numéros des zones sont
imprimés sur la carte maîtresse. Les cavaliers doivent être délogés avec soin.
&$57( ' (;7(16,21
&$57( 0$ 75(66(
=21(6
AGRI-ALERTE 2400 rev.07
=21(6
=21(6
7
