Instructions d'installation

4 Installation

4.1 Préparation
1. Assurez-vous que vous disposez des pièces suivantes :
N° Nom
1 Boîte de commande
2 Vis
3 Ancrages
4 Groupe de fils de connexion
5 Groupe de fils de connexion 5 m
Table 1
2. Préparez les outils suivants :
N° Nom
1 Boîte de commutation
2 Tube de câblage (gaine isolante et vis de serrage)
Table 2
3. Sélectionnez l'emplacement d'installation N'INSTALLEZ PAS l'INTERFACE
24V à proximité de liquides ou de gaz inflammables tels que l'essence ou le
sulfure d'hydrogène. Cela crée un risque d'incendie.

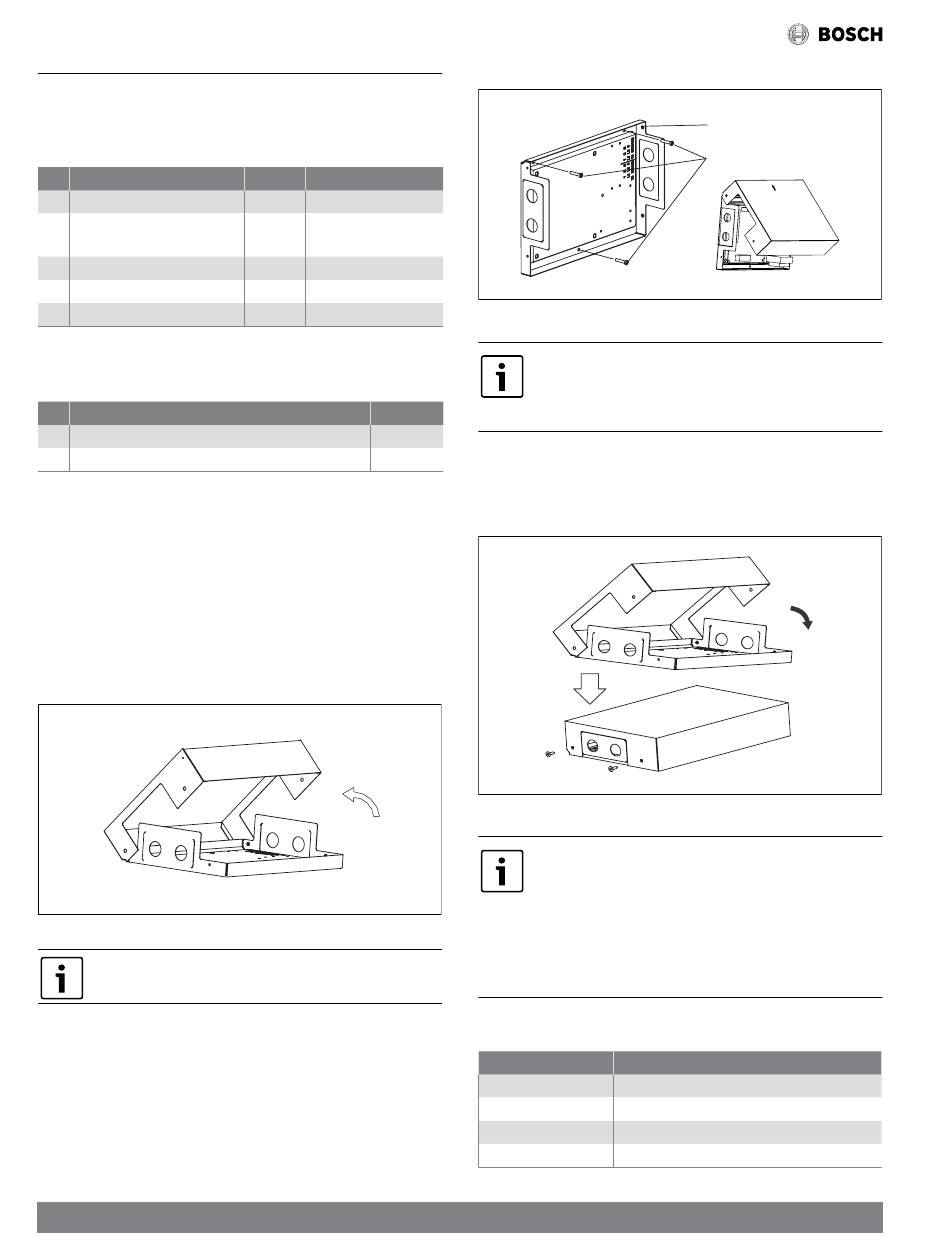

4.2 Processus d'installation
1. Retirez le couvercle de l'INTERFACE 24V. Retirez les quatre vis de
l'INTERFACE 24V avec un tournevis. Soulevez le couvercle supérieur
comme indiqué sur la Fig. 3.
Figure 3
L'espace libre minimum requis autour du produit est de 7 po (180 mm).
2. Fixez la plaque arrière de l'INTERFACE 24V sur le mur. Fixez l'INTERFACE
24V verticalement et fixez la plaque arrière au mur avec 3 vis (M4x20) et
des ancrages (voir la Fig. 4).
6 |
Quantité Remarques
1
M4x20
3
(Pour la fixation au mur)
3 Pour la fixation au mur
2 Pour connecter le capteur
1
Quantité
1
1
Figure 4
Placez l'appareil sur une surface plane. Veillez à ne pas déformer la
plaque arrière de l'INTERFACE 24V en serrant trop les vis.
Lorsqu'il est installé verticalement, la direction de la flèche doit être vers
le haut.
3. Câblage : veuillez consulter les pages suivantes pour avoir les procédures
de câblage spécifiques au modèle.
4. Réinstallez le couvercle et serrez les vis (voir la Fig. 5).
Figure 5
Configuration du système
Le thermostat doit être configuré pour une utilisation avec un
f
système conventionnel.
La télécommande, le contrôleur de câblage, le contrôleur
f
central et le Wi-Fi ne peuvent pas être utilisés avec cette boîte
de commande en même temps. Seules les fonctions Swing
(Balencement) et LED (DEL) peuvent être utilisées.
Spécifications du câblage de connexion
Nom
Extérieur 1,2,3 Consultez la taille des fils de connexion extérieurs
Intérieur 1,2,3 Consultez la taille des fils de connexion intérieurs
R,C
Y/W/G/G1/G2/G3/Dry
Table 3
Interface 24 V de série Climate 5000 de Bosch (02.2022)
Plaque arrière
Vis (M4×20)
Taille
18 AWG (minimum)
24 AWG (minimum)
