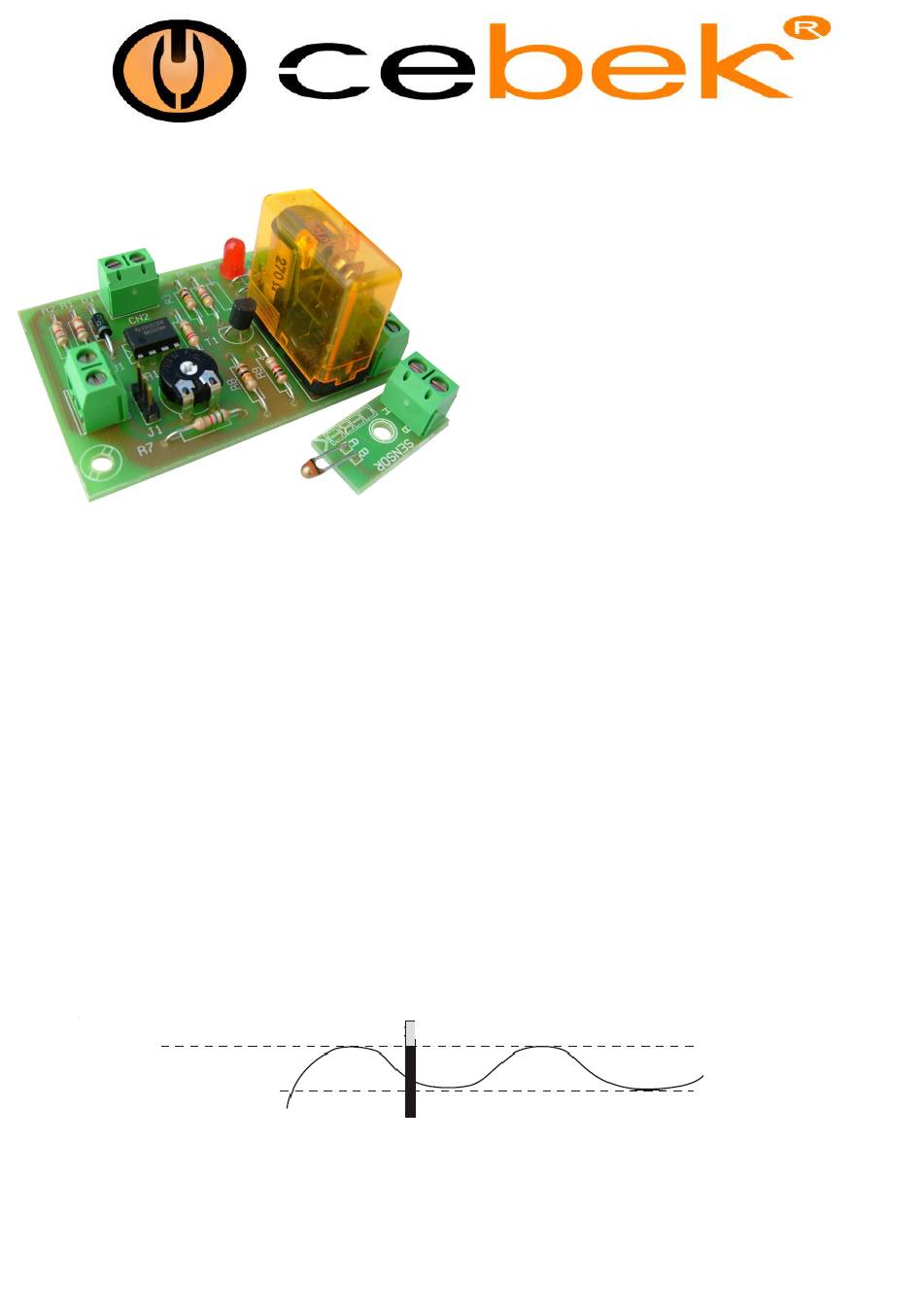

CEBEK I-8 Caractéristiques Techniques

Le module I-8 est une exploitation thermostat à 12 VDC et une gamme de températures de 10 à 60 º C. Le module activera
la sortie lorsque la température est inférieure 0,5 º C sur la température réglée et il desconnecting quand il est supérieur à un
demi-degré.
La sortie est un relais permettant tp communiquer tout type de charges. Le réglage de la température se fait au moyen d'un
potentiomètre inséré dans le PCB. Il a également y une protection contre inversion de polarité, l'indicateur LED, connecteur
de remplacer le potentiomètre externe et
ALIMENTATION DU MODULE.
Ne pas utiliser des fournisseurs ou des redresseurs inquiétante de fonctionnement du module. Ensuite, nous vous suggérons
la source d'alimentation FE-2 qui a été développé pour répondre parfaitement aux besoins du circuit. Connecter le positif de
l'alimentation à la borne positive indiqué dans le Plan de câblage, puis connectez le négatif de l'alimentation à la borne
négative indiquée dans le circuit.
FONCTIONNEMENT.
sur le circuit. Si la longueur de câble est supérieure à 100 cm. vous devez utiliser un câble blindé.
Longueur maximale de 200 cm.To ajuster le module de température, d'une part vous devez appliquer à la sonde la
température maximale que le module de contrôle ont, à l'aide d'un thermomètre standard. Lorsque la température est
stabilisée, vous pouvez régler le potentiomètre jusqu'à ce que le cadre du relais. Ensuite, le module enregistrera cette
température que la température maximale de fonctionnement, soit la température de fonctionnement minimum le même,
mais un degré de moins. Par conséquent, le module sera maintenu sur la température de fonctionnement qui correspondent
à la moitié de degré inférieur à la température maximale et à un demi-degré de plus que la température minimale. Par
exemple, si vous réglez le circuit de 37 º C la température maximale, le module se connecte la sortie, chaque fois que la
sonde détecte une température égale ou supérieure, et sera maintenue jusqu'à ce que la baisse de la température et la
sonde de détecter la température minimum ou inférieur 36 º C . En ce moment, la sortie sera coupée jusqu'à ce que la
hausse de la température à nouveau. En conclusion, on pourrait dire que la température de fonctionnement est de 36,5 º C.
Le module fournit également le fonctionnement en mode inverse exposés. Pour activer cette fonction desold R6 valeur de
résistance de ohms 4,7 K et de soudure dans le lieu désigné comme R5.
Sortie déconnectée
Sortie reliée
SORTIE / Connexion de la charge.
consommation maximale. Le relais dispose de 3 bornes de sortie normalement ouvert au repos (NA), le mormally fermé à repos
(NC) et le commune. Le fonctionnement de ce mécanisme est le même que d'un commutateur à deux (2) bornes NA et
commune, si vous souhaitez que la sortie sera activée lorsque le détecteur ne reçoit pas la lumière, ou entre le CN et la
commune pour obtenir l'inverse d'exploitation .
Dans le paragraphe connexion de sortie, vous pouvez apprécier le cadre typique d'un dispositifs fonctionnant à 12 VDC et de
fonctionner à 220 VAC.
L'installation se situe entre la commune et de la NA, où le dispositif ou de la charge que vous souhaitez commander sera
Le circuit I-8 devait être alimenté par une alimentation 12 VDC correctement filtrée.
Vu le Plan Général de Connexion, connecter la sonde fournie avec le module à la borne indiquée
La sortie I-8 est par relais permettant d'utiliser toute charge inférieure à 5A. Comme la
wwv.cebek.eu
THERMOSTAT
CARACTERISTIQUES TECHNIQUES
Tension ................................................. ........ 12V. D.C.
Consommation maximale .............................. 60mA.
Consommation minimale d'............................ 10 mA.
Température maximale .................................. 60 º C.
Température minimum ...................................- 10 º C.
Charge maximum pour le relais ..................... 5A.
Protection contre inversion de polarité .......... Oui.
Indicateur conduit .......................................... Oui.
Tailles ................................................. ........... 65 x 45 x 30 mm
Température de fonctionnement
- sat@cebek.com
I-8
+ 0.5º C
- 0.5º C
