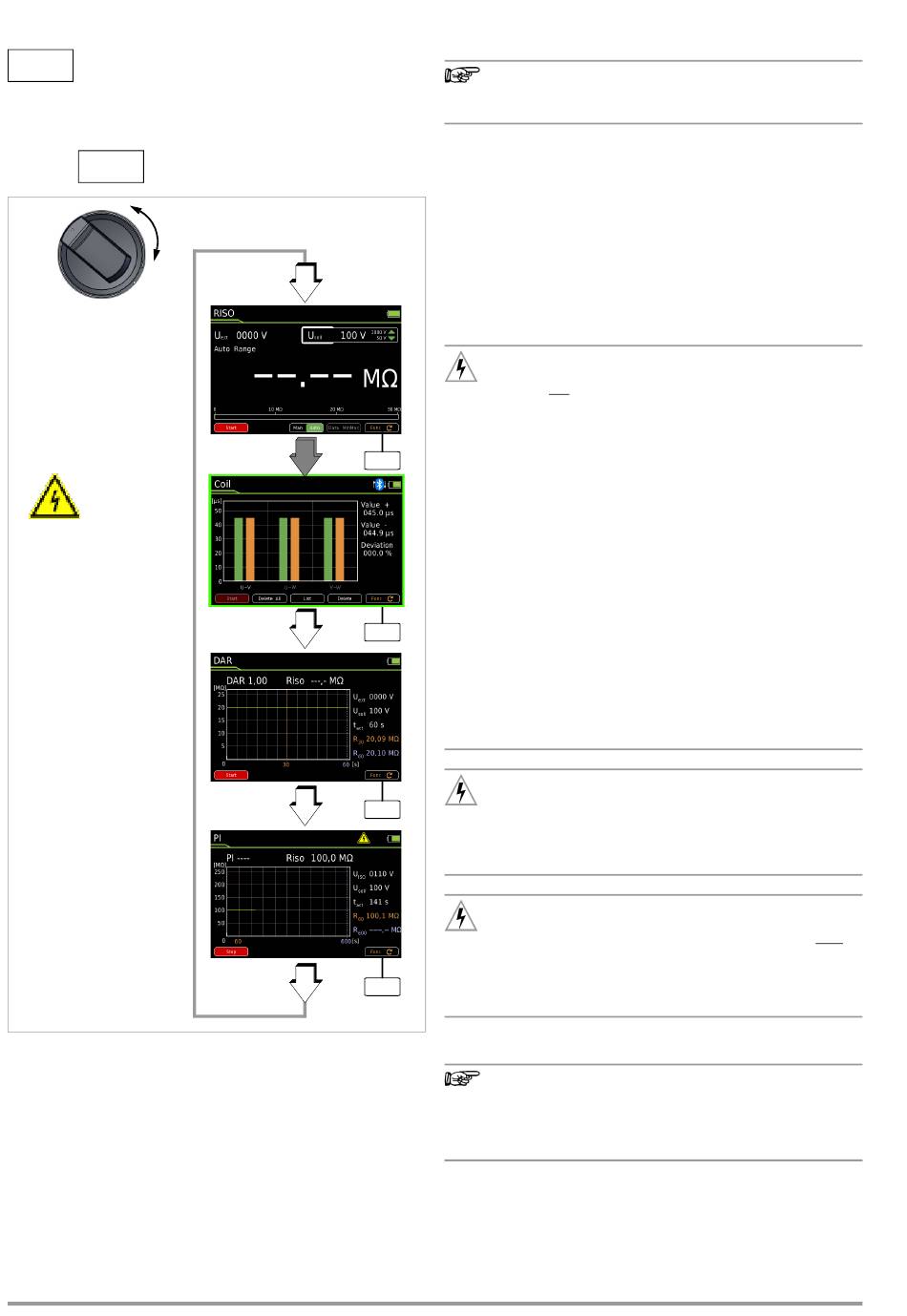

Consulter le type de mesure et le mode de polarité réglés automa-
tiquement
> Setup for present measurement > Parameter
MENU
Mode de mesure :
3-phase motor (moteur triphasé (U, V, W))
Mode de polarité :
Bipolar (bipolaire)
2x > Measurement view (Vue de la mesure)
ESC
RISO
COIL
Le symbole clignote :
lorsque la tension
d'essai est en circuit
Tension d'essai (U
= 1000 V)
cons
La tension d'essai de la mesure de court-circuit entre spires est
définie de manière fixe sur 1000 V et ne peut pas être modifiée.
30
RISO
Zero:
Coil
Func
Func
DAR
Func
PI
Func
Raccordement et mise en contact
➭ Assurez-vous que l'objet à tester est hors tension.
Remarque
Des tensions externes peuvent ne pas être détectées
lorsque le COIL ADAPTER XTRA est associé à la mesure.
➭ Raccordez le COIL ADAPTER XTRA à l'aide des fiches proté-
gées au toucher aux deux prises libres S+ et du multimètre.
➭ Raccordez les trois cordons de mesure aux prises marquées
U, V et W du COIL ADAPTER XTRA. Tenez compte des couleurs
des cordons de mesure et des prises correspondantes lors
du raccordement.
➭ Contactez l'objet à tester inductif si possible avec les pinces
(crocodiles), proposées en option, enfichées sur les pointes
de touche. Contactez dans le même temps les connexions
des enroulements U, V et W ou L1, L2 et L3.
Attention Haute Tension !
Ne touchez pas les extrémités conductrices des pointes de touche
tant que la mesure est active et que la touche logicielle Stop
est affichée.
Une tension de 1 200 volts maximum est appliquée aux deux
prises de sorties libres du multimètre ainsi que sous la forme
de tension pulsée, aux prises de sortie du COIL ADAPTER
XTRA (marquées U, V, W).
Multimètre : un courant de 2,5 mA (limité dans l'appareil de
mesure) pourrait traverser votre corps qui, sans atteindre
les valeurs constituant un danger de mort, peut cependant
provoquer un choc électrique très désagréable.
COIL ADAPTER XTRA : des courants pulsés pouvant
atteindre 600 A circulent dans les prises de sortie.
Il est possible que l'objet à tester se charge : attendez, après
chaque mesure, que l'objet à tester soit déchargé. Il ne faut
actionner le sélecteur et lancer la mesure suivante que
lorsque s'affiche le message « Select next switch position at
COIL Adapter » (« Sélectionnez la position suivante sur le
COIL-Adapter ») après le message « Discharging – please
wait » (« Décharge en cours, veuillez patienter »). Faute de
quoi, tout contact avec l'objet à tester peut mettre votre vie
en danger !
Attention Haute Tension !
Lors des mesures de court-circuit entre spires sur des
transformateurs, des tensions très élevées et dangereuses
peuvent apparaître du côté sortie en fonction du rapport de
transformation.
Attention Haute Tension !
Pour les mesures sur des machines en triphasé, les trois
connexions du moteur doivent être raccordées à l'adapta-
teur pour des raisons de sécurité. Des tensions dange-
reuses peuvent être présentes sur les connexions libres du
moteur.
Choix de la gamme d'inductance
Remarque
L'interrupteur à bascule du COIL ADAPTER XTRA permet
de sélectionner la gamme d'inductance High/Low.
High : 5 mH à 5 H
Low : 10 μH à 50 mH (15 kVA à 80 MVA)
(0,16 kVA à 160 kVA)
