Les accessoires de fixation des sondes et des injections des produits chimiques
liquides pH, Chlore et Oxygène actif) sont fournis en option, 4 types de fixations sont
possibles :
des colliers de prise en charge pour les sondes et les injections
des tés de prise en charge pour les injections
un tube multicapteurs pour les sondes
une chambre d'analyse (voir notice complémentaire) pour les sondes
- La distance maximum entre les sondes pH et Redox ne doit pas dépasser 20cm
- Les sondes ne devront pas être installées à proximité des câbles 220V (comme celui de
la pompe de filtration), afin d'éviter que les mesures des sondes ne soient faussées par
des champs électromagnétiques (une distance de 50cm est recommandée)
- La distance minimum entre l'injection des produits ne doit pas être inférieure à 40cm
- Il est conseillé d'utiliser des Tés de prise en charge pour les injections pH, chlore liquide
ou oxygène actif.
3.3 Positionnement des accessoires hydrauliques
Installer les colliers de prise en charge directement sur le tuyau existant. Les capteurs
doivent être assez proches l'un de l'autre. A commander en Ø 50mm ou Ø 63mm.
Positionner le joint dans son emplacement
Centrer le trou de perçage et le collier afin de faciliter l'insertion des sondes
La longueur du tuyau à couper est de 440 mm pour les
tubes multicapteurs Ø 50 mm et 550 mm pour les tubes
Ø 63 mm.
Si un coude est installé sur le circuit de filtration, il doit
être éloigné du tube multicapteurs d'au moins 10cm.
980055 - Manuel d'installation Klereo Kompact V 3.1

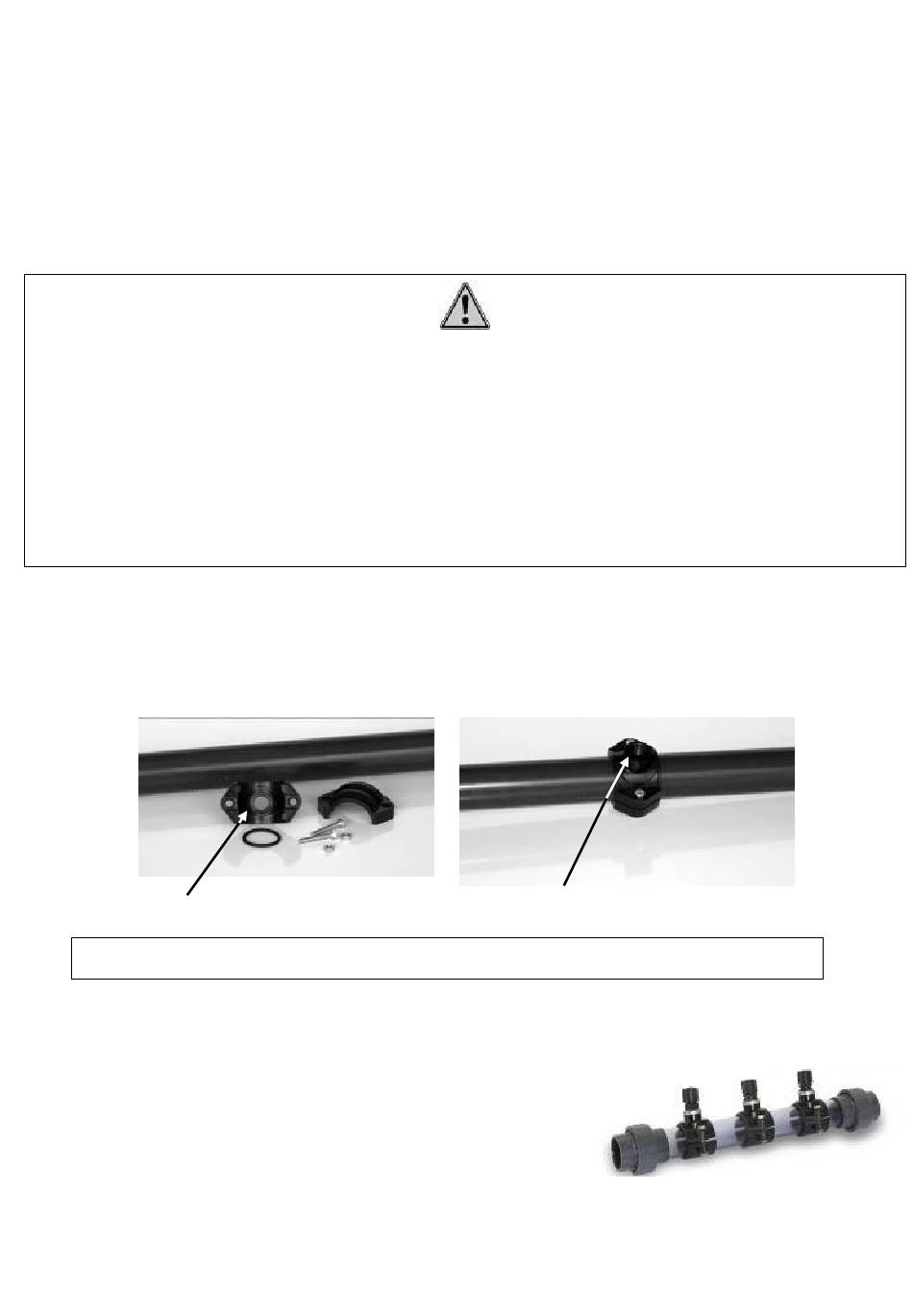

3.3.1 Les colliers de prise en charge (en option)
Figure 5.
montage des colliers de prise en charge
3.3.2 Le tube multicapteurs (en option)
ATTENTION
Percer un trou de 13mm pour les
sondes et 8mm pour les injections
Figure 6.
Photo du tube multi-capteurs
