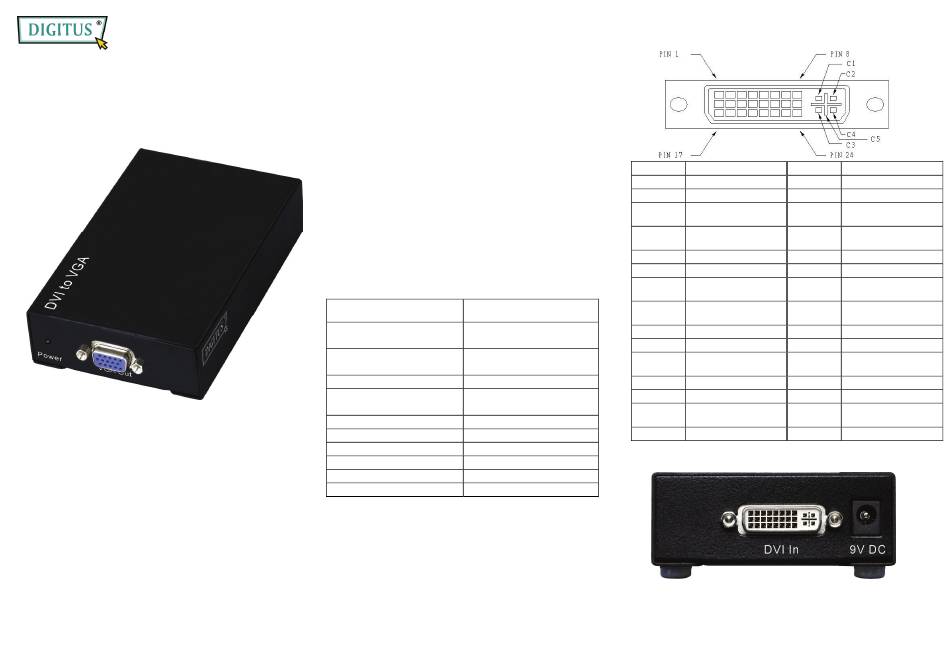

Digitus DC-40100 Manuel De L'utilisateur

Boîte de conversion
DVI à VGA
(DC-40100)
Manuel de l'Utilisateur
DC-40100
Contenus de l'emballage-
 1 DC-40100 Digitus
 1 manuel de l'utilisateur
 1 adaptateur DC 9V/600mA
 1 Câble Digitus 1.2M (DVI-D Mâle à Mâle)
Veuillez contacter votre revendeur si vous constatez qu'il
vous manque des pièces.
Introduction
Le convertisseur DC-40100 raccorde un ordinateur à des
moniteurs ou projecteurs analogues grâce à un connecteur
DVI-D. Le convertisseur transforme le signal numérique
DVI de votre PC en un signal graphique analogue, pour
que des dispositifs d'affichage analogues puissent être
facilement branchés sur votre PC numérique.
Caractéristiques
 Utilise la technologie numérique PanelLink
 Conforme aux spécifications du DVI 1.0
 Compatible avec un affichage haute résolution jusqu'à
UXGA (25-165MHz)
 Utilisez les connecteurs DVI-D pour raccorder le PC aux
moniteurs ou projecteurs analogues
Spécifications
Fonction
Connecteur d'entrée vidéo
(Femelle DVI)
Connecteur de sortie
vidéo (Femelle VGA)
Résolution maxi.
Longueur de câblage
(Simple extrémité)
Type de signal d'entrée
Type de signal de sortie
Adaptateur secteur (Mini.)
Boîtier
Poids
V1.0
Dimensions (LxlxH)
Remarque :
La qualité des câbles peut influencer la résolution et la
distance maximales.
Spécifications Techniques
Signal Entrée/Sortie
Broche #
DC-40100
1
1
1600x1200 60Hz
12 m (Maxi.)
Signal DVI Standard
Signal VGA Standard
CC 9V 600mA
Métallique
300 g
128x75x29 mm
-1-
Signal Broche #
1 16
T.M.D.S Donnée 2-
2 T.M.D.S Donnée 2+ 17
T.M.D.S Donnée 2/4
3 18
Shield
4 19
T.M.D.S Donnée 4-
5 20
T.M.D.S Donnée 4+
6 Horloge DDC 21
7 22
Donnée DDC
Synchronisation vert
8 23
analogique
9 24
T.M.D.S Donnée 1-
10 T.M.D.S Donnée 1+
T.M.D.S Donnée 1/3
11 C1
Shield
12 C2
T.M.D.S Donnée 3-
13 T.M.D.S Donnée 3+ C3
14 C4
Alimentation +5V
15 C5
GND
VUE AVANT
1. Port "Entrée DVI"
2. Jack d'alimentation
-2-
Signal
Détection Plug & Play
T.M.D.S Donnée 0-
T.M.D.S Donnée 0+
T.M.D.S Donnée 0/5
Shield
T.M.D.S Donnée 5-
T.M.D.S Donnée 5+
T.M.D.S Shield
horloge
T.M.D.S Horloge+
T.M.D.S Horloge-
Rouge analogique
Vert analogique
Bleu analogique
Sync Horz
analogique
Terre analogique
