6.3.2
Raccordement d'une lampe LED intégrée à un boîtier de connexion individuel
6.3.3
Raccordement d'une lampe de jour à un boîtier de connexion individuel
6-6
Assurez-vous de raccorder le fil bleu au connecteur (6). Il s'agit d'un
raccordement électrique de faible débit réservée aux veilleuses de nuit.
1.
Déposez le couvercle du boîtier de connexion individuel.
2.
Acheminez le câble électrique de la lampe via l'un des écrous de
presse-garniture pour câbles noirs (page 6‑6) (5) jusqu'à l'intérieur
du boîtier de connexion individuel.
3.
Fixez le câble électrique de la lampe au plafond, sur une poutre ou
sur une construction suspendue.
4.
Coupez le câble à environ 20 cm (8 po).
5.
Dénudez le câble sur environ 5 cm (2 po).
6.
Dénudez les trois fils sur environ 6 mm (0,2 po).
7.
Raccordez le fil marron (éclairage de jour) au connecteur L (9).
8.
Raccordez le fil noir (éclairage de nuit) au connecteur L (7).
9.
Raccordez le fil bleu au connecteur N (8).
10.
Raccordez le fil vert au connecteur GND (terre) (10).

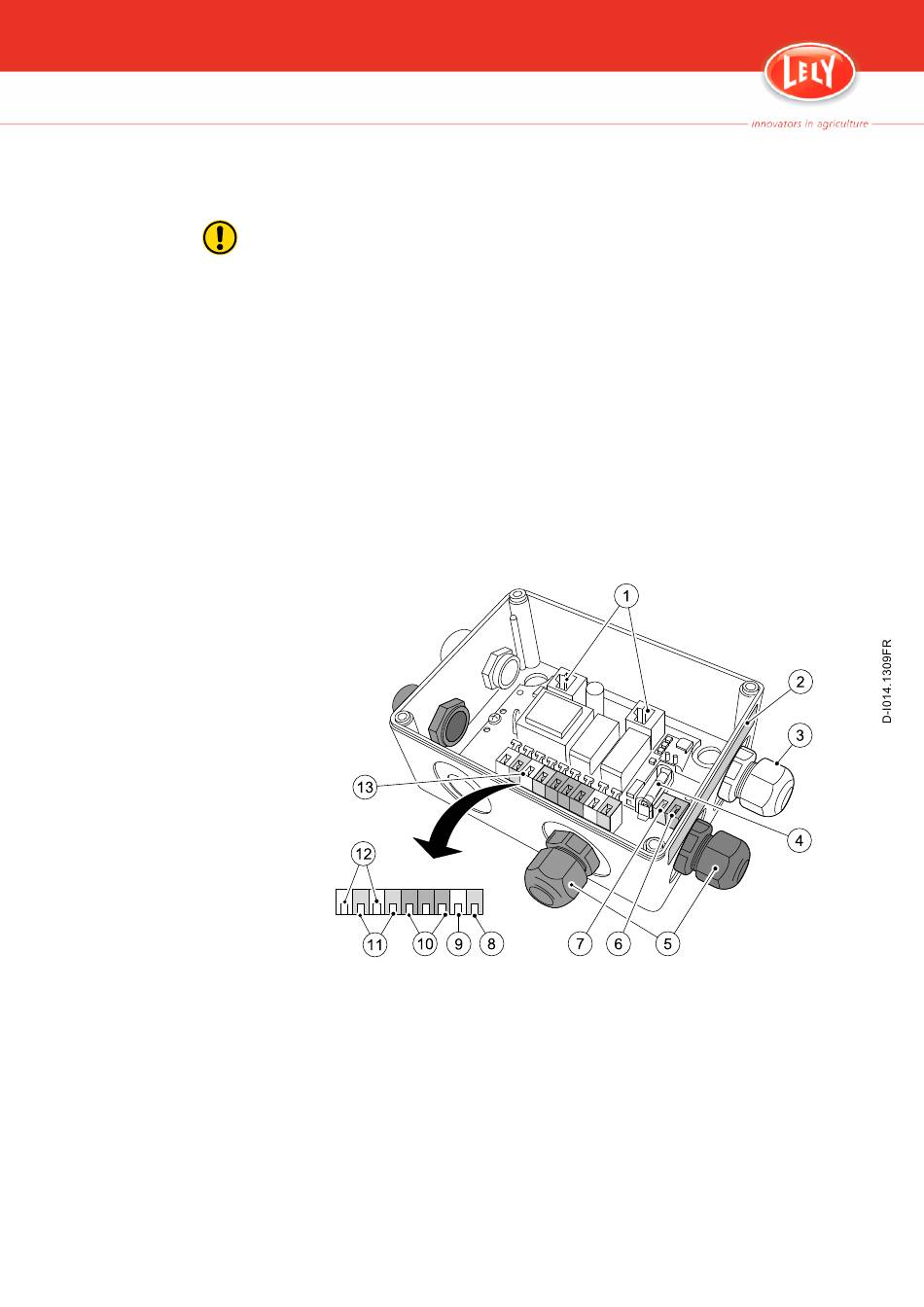

Figure 10. Raccordements au sein du boîtier de connexion individuel
1.
Déposez le couvercle du boîtier de connexion individuel.
2.
Acheminez le câble électrique de la lampe via l'un des écrous de
presse-garniture pour câbles noirs (page 6‑6) (5) jusqu'à l'intérieur du
boîtier de connexion individuel.
3.
Fixez le câble électrique de la lampe au plafond, sur une poutre ou
sur une construction suspendue.
4.
Coupez le câble à environ 20 cm (8 po).
