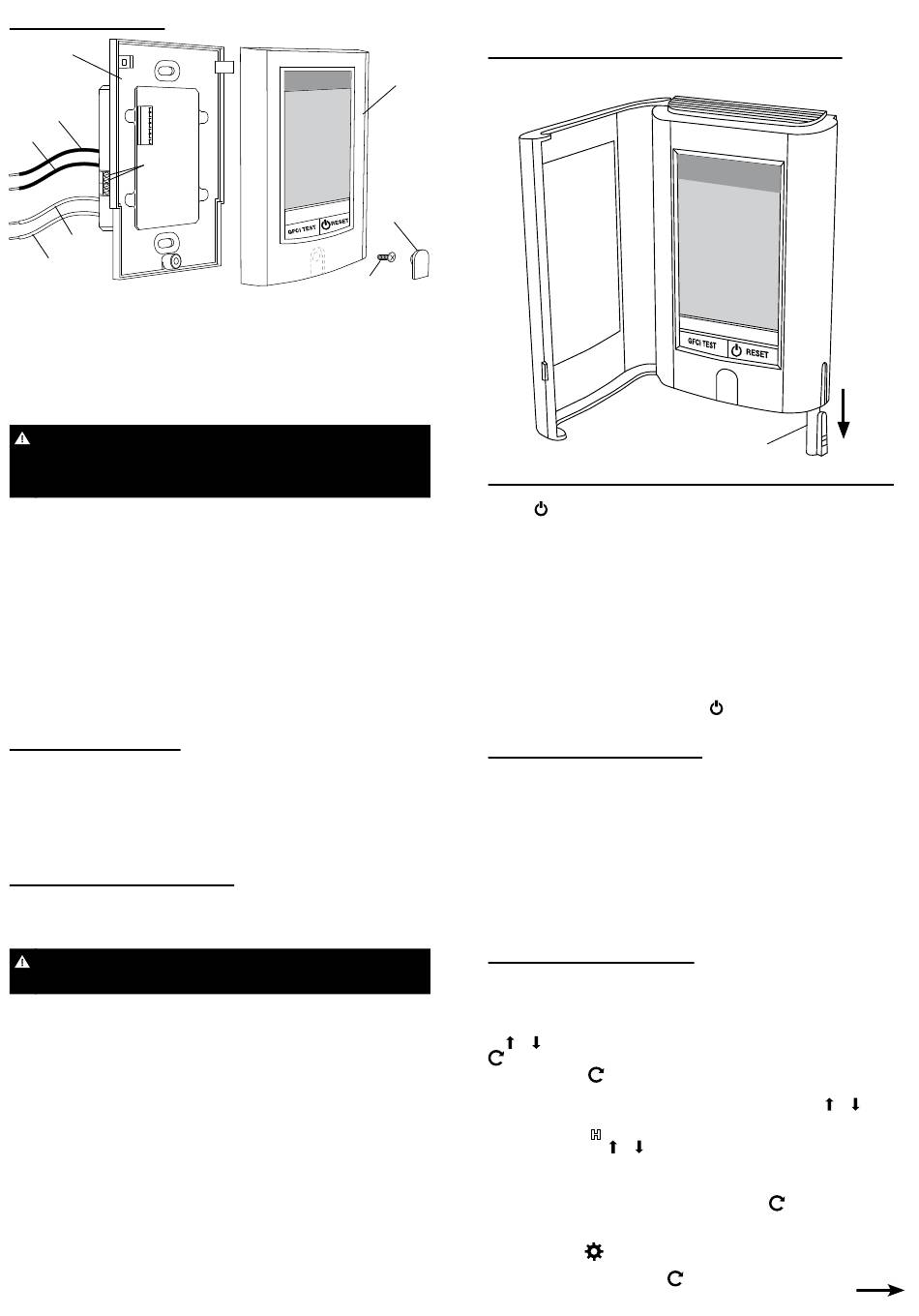

Connexions de fil
Module de courant
Charge 1
Ligne 1
Capteur de
plancher
Connexion
Ligne 2
Charge 2
Agencez et branchez les deux fils marqués « LINE1(L) » et « LINE2(N) » aux fils
d'alimentation de courant résidentiels en utilisant les serre-fils fournis. Tirez
délicatement les fils pour vous assurer qu'ils soient bien fixés, sinon un fil pourrait se
desserrer et provoquer une défaillance. Pour une sécurité supplémentaire, enroulez
les connexions avec un ruban électrique.
Agencez et branchez les deux fils marqués « LOAD1 » et « LOAD2 » aux fils
d'alimentation de courant du système de réchauffement du plancher. Fixez ces
connexions de fils de la même façon.
MISE EN GARDE : Assurez-vous que la tension d'alimentation résidentielle
corresponde à la tension nominale du système de réchauffement du plancher.
N'appliquez pas 240 V c.a. à un système à valeur nominale de 120 V c.a.
Brancher la mauvaise tension pourrait mener à une surchauffe et à des
dommages au système, au contrôle, aux revêtements de plancher, etc.
Branchez le fil de masse de la maison au(x) fil(s) de masse du système de
réchauffement du plancher. Si le coffret électrique est de métal, il faut fixer une
courte longueur de fil au coffret électrique de cette connexion de masse.
Insérez les extrémités du fil du capteur de plancher dans les bornes portant la
mention « SENSOR » (capteur) et resserrez les vis. Peu importe le fil qui entre dans
une borne.
Relais SunStat (optionnel)
Lisez et suivez les instructions fournies avec le relais SunStat.
Tirez le fil blindé à 2 conducteurs, de calibre 18 à 24, à travers le mur du site du relais
SunStat à ce site de contrôle. Ce fil peut être jusqu'à 30 m (100 pi) de longueur (pour
le fil blindé de calibre 18). Dénudez les extrémités du fil de 3 à 4,5 mm (1/8 à 3/16
po) de longueur. Si les extrémités sont dénudées plus loin, ceci peut provoquer un
court-circuit.
Branchez les extrémités du fil dans les bornes « BUS » A et B. Assurez-vous que le fil
de la borne « A » est branché dans une borne « A » dans le relais SunStat.
Monter le contrôle
Pressez avec soin les fils dans le coffret électrique. N'utilisez pas le contrôle pour
les pousser à l'intérieur car ceci pourrait desserrer les connexions et mener à une
défaillance.
Desserrez la vis et retirez le module avant du module de courant. Fixez le module de
courant dans le coffret électrique avec les vis de montage fournies.
Enclenchez le module avant sur le module de courant et resserrez la vis. Pressez le
couvercle de vis en place pour couvrir la vis.
Personnaliser le contrôle
La porte peut être retirée et peinte pour correspondre à la couleur de la pièce ou à
une couleur spéciale. Utilisez un apprêt de plastique pour préparer la surface de la
porte. Utilisez seulement des peintures acceptables pour ce type de surface et suivez
les instructions du fabricant de peinture.
MISE EN GARDE : Ne peinturez pas la porte lorsqu'elle est attachée au contrôle
et ne peinturez pas d'autre partie du contrôle. Ceci mènera à un risque
d'incendie et à des dommages.
Fonctionnement
Survol des caractéristiques et affichage
Enfoncez n'importe où sur l'affichage si l'écran est vide. Ceci éveille l'affichage.
Module avant
Couvercle
de vis
Vis du couvercle
Marche/arrêt et disjoncteur de fuite de terre
Marche/arrêt et (Reset) réinitialisation
Enfoncer
thermostat pour effacer une erreur ou une défaillance du disjoncteur de fuite de
terre. Consultez « Test du disjoncteur de fuite de terre » et « Dépannage. »
Test du disjoncteur de fuite de terre
Le disjoncteur de fuite de terre dans ce contrôle doit être testé à la fin de l'installation
et une fois par mois.
• Assurez-vous que le contrôle montre un réchauffement (Heating). Il faudra
• Enfoncez le bouton GFCI TEST (Test du disjoncteur). GFCI TRIP (disjoncteur
• Pour réinitialiser le GFCI TRIP, enfoncez
Assistant de démarrage
Ce thermostat est fourni avec un « assistant » pour aider l'utilisateur pour la
configuration de base.
• Lorsque vous allumez l'appareil pour la première fois, ou en réinitialisant aux
• Choisissez la langue recherchée de l'anglais, du français ou de l'espagnol. La
• Réglez le format de l'heure (horloge de 12 ou 24 heures) et de la température
• Réglez l'heure et le jour et enfoncez « Next » (suivant).
• Le dernier affichage indique un court message avant d'enfoncer « Finish » (terminer).
Ajuster la température
Normalement le thermostat fonctionnera automatiquement selon les réglages
programmés. Ces réglages peuvent être surpassés temporairement ou pendant une
période précise.
Surpasser temporairement
Pour surpasser seulement le programme jusqu'à la prochaine heure prévue, appuyez
sur
apparaîtra. Pour annuler ce surpassement et revenir aux réglages normaux
prévus, appuyez sur
Conserver le surpassement
Pour surpasser le programme pour une période précise, appuyez sur
choisir la température de consigne voulue. Pendant quelques secondes, l'affichage
montrera un bouton
Hold (attente). Enfoncez
choisissez « Continuous » (Continu). Enfoncez
cette sélection. Le thermostat fonctionnera à la température de consigne ou pendant
le nombre de jours choisis ou continuellement avant de revenir aux réglages d'horaire
normal. Cette fonction pourra être annulée en enfonçant
Attente de vacances
Pour surpasser rapidement l'horaire du programme à un point de consigne bas en
vacances, enfoncez
indiquera la température préréglée et « Vacation » (vacances). Cette température sera
maintenue jusqu'à ce qu'on enfonce
mettra le thermostat en marche et l'arrêtera. Ceci réinitialise le
peut-être augmenter temporairement le point de consigne de température.
déclenché) devrait apparaître sur le contrôle. Vous devriez entendre aussi
un déclic, indiquant que le courant est coupé au système de réchauffement
du plancher. Si l'un de ces indicateurs connaît une défaillance, éteignez le
thermostat et remplacez-le. Ne continuez pas à l'utiliser.
en marche.
valeurs par défaut d'usine, l'affichage montre une introduction. Enfoncez
« Begin » (commencer) pour continuer.
sélection sera mise en évidence. Enfoncez « Next » (suivant).
(Fahrenheit ou Celsius) et appuyez sur « Next » (suivant).
ou
pour choisir la température de consigne voulue. Après quelques secondes
.
H
. Appuyez sur ce bouton. L'affichage indiquera le réglage
ou
pour choisir le nombre de jours désiré de 1 à 99, ou
Vacation
. Enfoncez
.
Stylus
pour éteindre et remettre ensuite
ou
pour
Done!
(terminé) pour sauvegarder
.
(vacances) et confirmez. L'affichage
