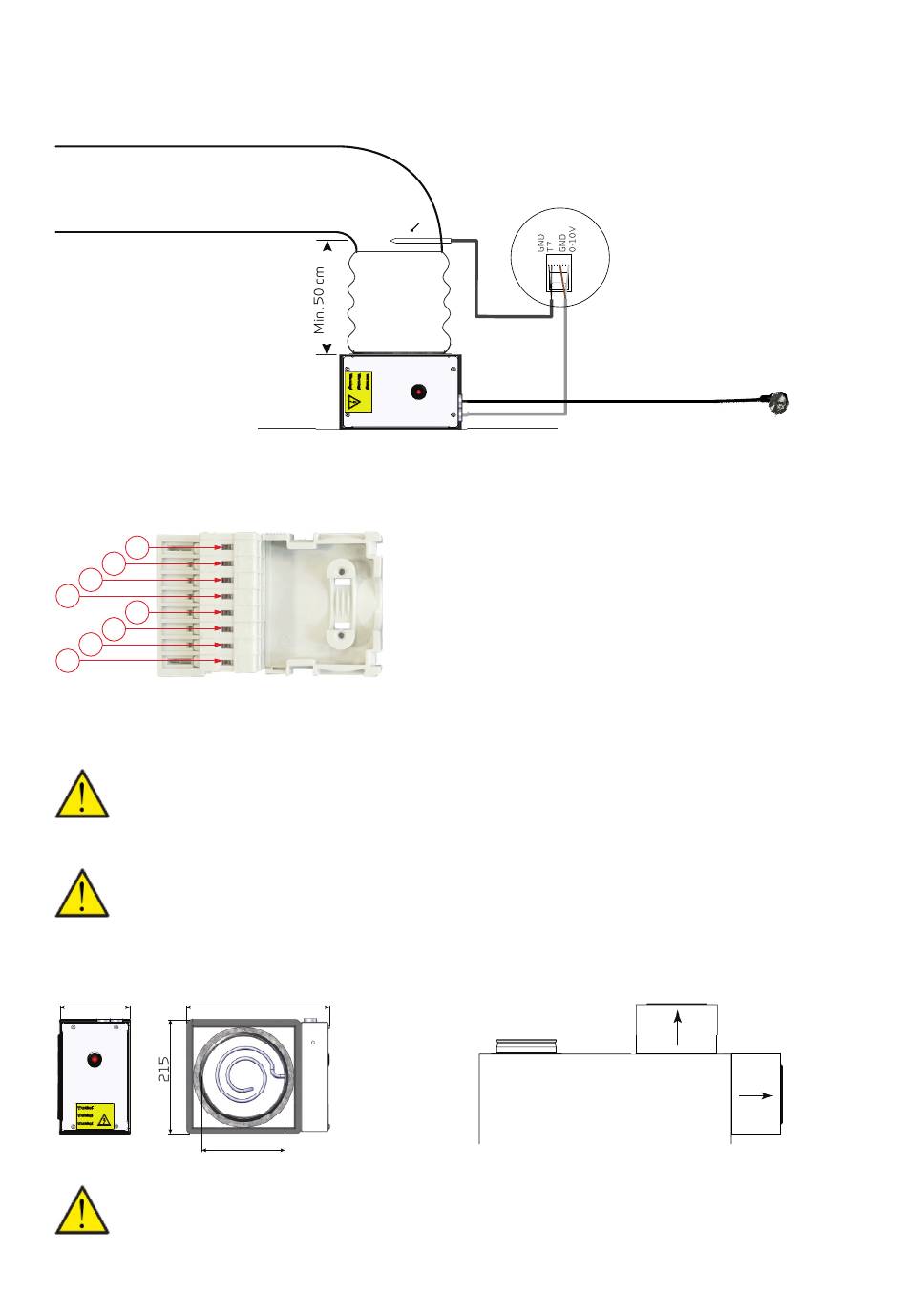

Installation d'une batterie de post chauffage en position supérieure ou latérale
Si vous souhaitez contrôler la température de l'air soufflé, il est nécessaire d'utiliser une batterie de chauffe.
La batterie électrique de post-chauffage peut être achetée pour être montée dans le réseau d'air soufflé. Sonde et raccordement né-
cessaires à la connexion à la centrale de ventilation sont fournis.
A
Connexion via la prise à 8 bornes:
La batterie de post chauffage électrique doit être connectée à la borne 1, 4, 7 et 8.
1
2
3
4
5
6
7
8
Les fils sont acheminés le long du conduit et connectés à la centrale de ventilation dans la prise à 8 bornes installée sur le dessus de la
centrale.
ATTENTION
La batterie de chauffe doit être isolée à l'aide d'un matériau isolant ignifuge, mais le couvercle du boîtier de connexion ne
doit pas être isolé.
ATTENTION
Lors de l'installation de la batterie de post chauffage, veillez à la retourner de manière à pouvoir ouvrir facilement le boî-
tier électrique.
Schéma coté:
131
ATTENTION
Activez la batterie de post chauffage dans le logiciel dans la rubrique Service.
Borne1 : 0-10V (Blanc)
Borne 4: GND (Marron)
Borne 7: Sonde de température T7
Borne 8: GND
269
Ø 160
A
T7
Positionnements:
1x230V ~ 50 Hz max. 13A
