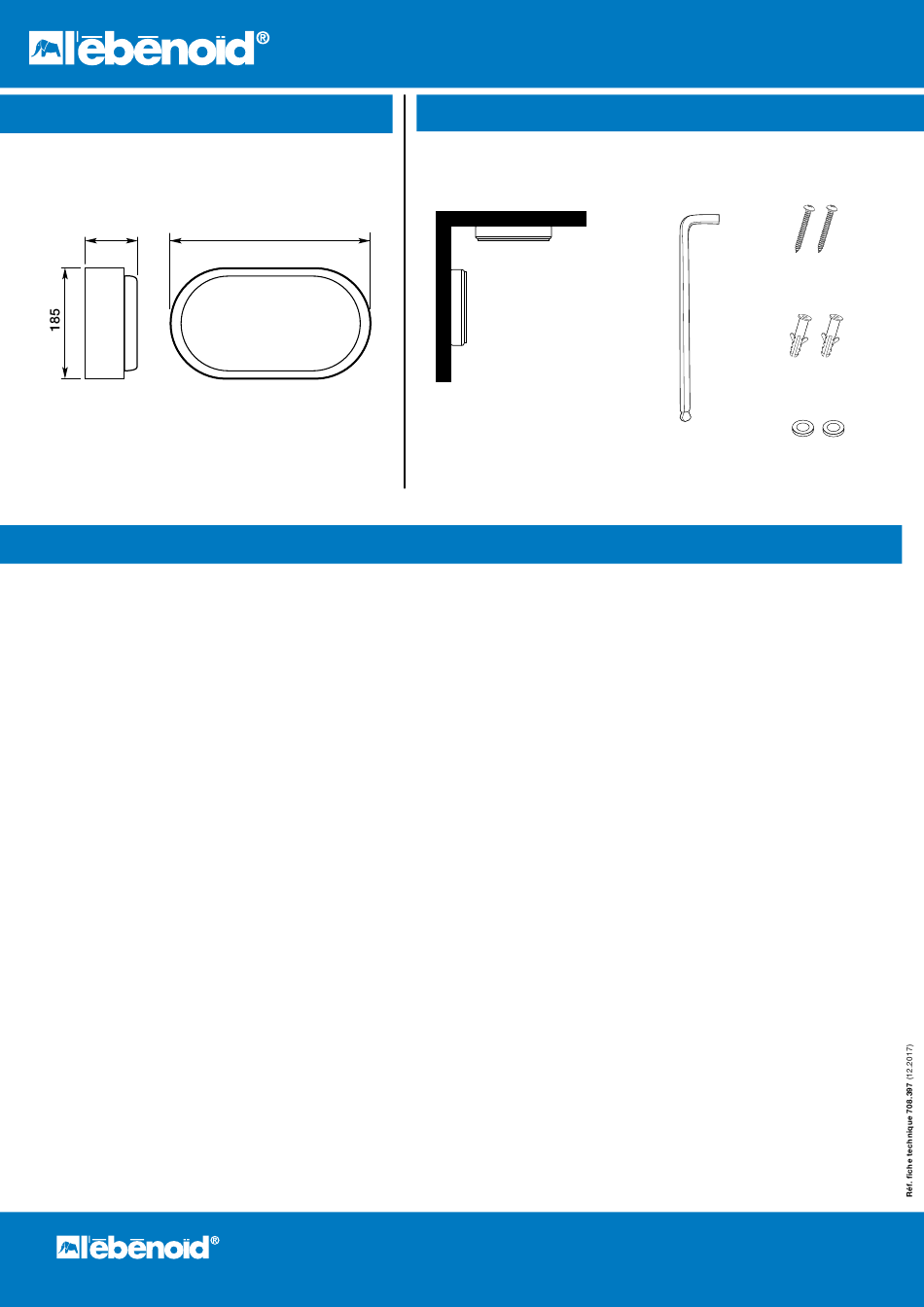

Dimensions (en mm)
95
Montage
1. Couper l'alimentation électrique avant toute
intervention.
2. Percer le passe-fil à membrane à l'aide d'une
pointe en métal.
3. Retirer les vis fixant la platine LED sur l'embase,
pour fixer l'embase et raccorder les conducteurs.
4. Fixer l'embase du luminaire à l'emplacement
voulu (mural ou plafonnier) à l'aide des 2 vis
fournies (utiliser les rondelles d'étanchéité).
5. Raccorder les conducteurs au bornier
d'alimentation (Cf. chapitre "Câblages" au recto).
6. Fixer la platine LED sur l'embase
7. Positionner le diffuseur sur l'embase et verrouiller
l'ensemble à l'aide des 2 vis prévues à cet effet.
Notice d'installation
Orcade Ovale Alu
280
Configuration et éléments de montage
Installation murale
ou plafonnier
✔
✔
ZAC de la Fouillouse - 817 rue Nicéphore Niepce
69808 SAINT PRIEST Cedex - FRANCE
Tél : (33) 04 72 11 39 90 - Fax : (33) 04 72 11 39 99
E-mail : lebenoid.france@fr.abb.com - Site : www.lebenoid.fr
Vis de fixation embase (2)
Chevilles de fixation (4)
Clé Allen
(Type L)
Rondelles d'étanchéité (2)
