Lambda LS2-HT Caractéristiques Techniques page 5

Caractéristiques techniques Sonde Lambda LS2-HT

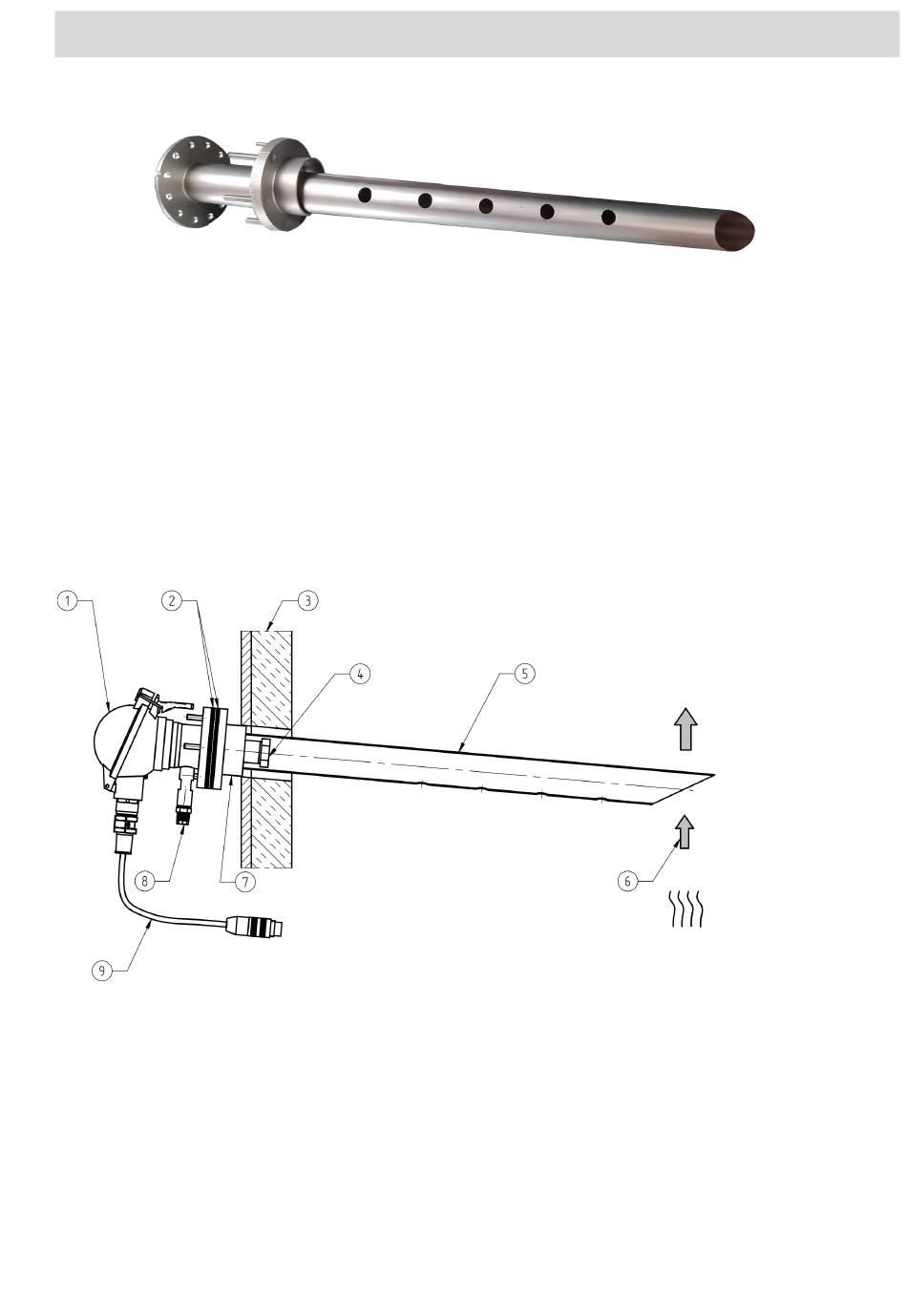

Fig. 6 GED BASE type 655R1420 ... 1422
Application:
 Température des gaz d'échappement : 550 °C à la GED BASE
 Vitesse du flux :
 Pollution par la poussière :
Fig. 7 Plan coté sonde HT avec unité de prélèvement de gaz (GED BASE)
1 Sonde HT
2 Joint graphité 656P0263
3 Paroi de la chaudière (avec isolation intérieure)
4 Tête de la sonde, température du gaz de mesure max. 450 °C pour LT2/LT3
5 GED BASE type 655R1420 ... 1422
6 Direction d'écoulement
7 Contre-bride 655R1450
8 Raccord tuyau 4/6 mm pour gaz de calibrage
9 Câble de liaison, logueur 2 m
450 °C à la tête de la sonde sur LT2/LT3
300 °C à la tête de la sonde sur LT3-F
1 ... 10 m/s
3
≤ 200 mg/Nm
300 °C pour LT3-F
