RMS
5

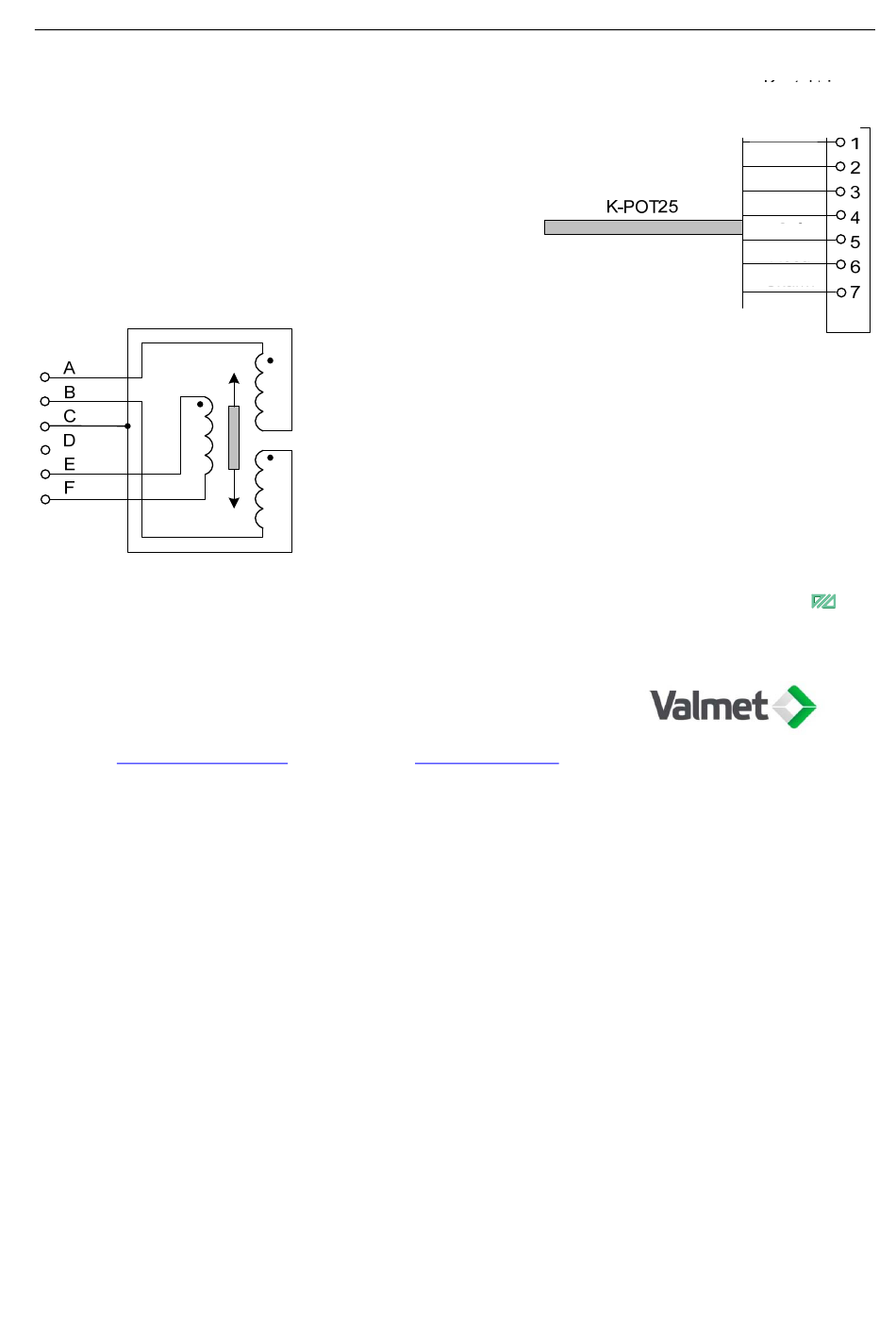

PLAN DE RACCORDEMENT
Le capteur est raccordé à la baie RMS par un câble
K-POT25. Le raccordement est effectué selon l'illustration.
Remarque
Pour inverser la fonction (0 mm lorsque la pointe est sortie
et 50 mm lorsqu'elle est rétractée), il convient d'intervertir
les fils blanc et brun.
Le capteur doit ensuite être ré-étalonné.
6
SCHÉMA DE CONNEXION INTERNE
7
CONTACTEZ-NOUS
Développement, production et entretien:
Dametric AB
Jägerhorns väg 19, SE-141 75 Kungens Kurva, Suède
Téléphone: +46 (0)8-556 477 00
Courriel:
service@dametric.se
POT-50 FR.docx
Télécopie: +46 (0)8-556 477 29
Site Web:
www.dametric.se
2.4.2008 / BL
POT-50
Contact I
Baie RMS
Blanc
Brun
Vert
Jaune
Gris
Rose
Écran
dametric
3(3)
