nécessaire. Maintenez le bouton rouge enfoncé afin de lever et débloquer le levier, et
tournez le levier dans la direction opposée de la direction d'utilisation. Lâchez le levier et
tournez-le autant de fois que nécessaire.
Pour éviter une déformation du support en queue d'arronde, ne serrez pas le levier si le
capteur n'est pas fixé.
Sur les bancs d'essai mono colonne, glissez le capteur (ILC) latéralement sur la platine
queue d'aronde à l'avant de la traverse. La tige filetée doit toujours être vers le bas. Serrez
la vis de fixation à l'aide de la poignée de serrage. Un réglage latéral est disponible si
nécessaire pour aligner le capteur et un échantillon. Desserrez la prise pour effectuer le
réglage et resserrez ensuite.
Notez : Il est possible de faire un ajustage supplémentaire en bougeant la plaque de base.
Utilisez une clé 3mm pour relâcher les quatre vis de maintien, repositionner la plaque de
base et resserrer les vis.
Aligner le connecteur du capteur avec le détrompeur de la connexion du banc d'essai.
Poussez doucement le connecteur jusqu'à ce qu'il s'engage et sécurisez la connexion en
vissant la bague de blocage dans le sens des aiguilles d'une montre.

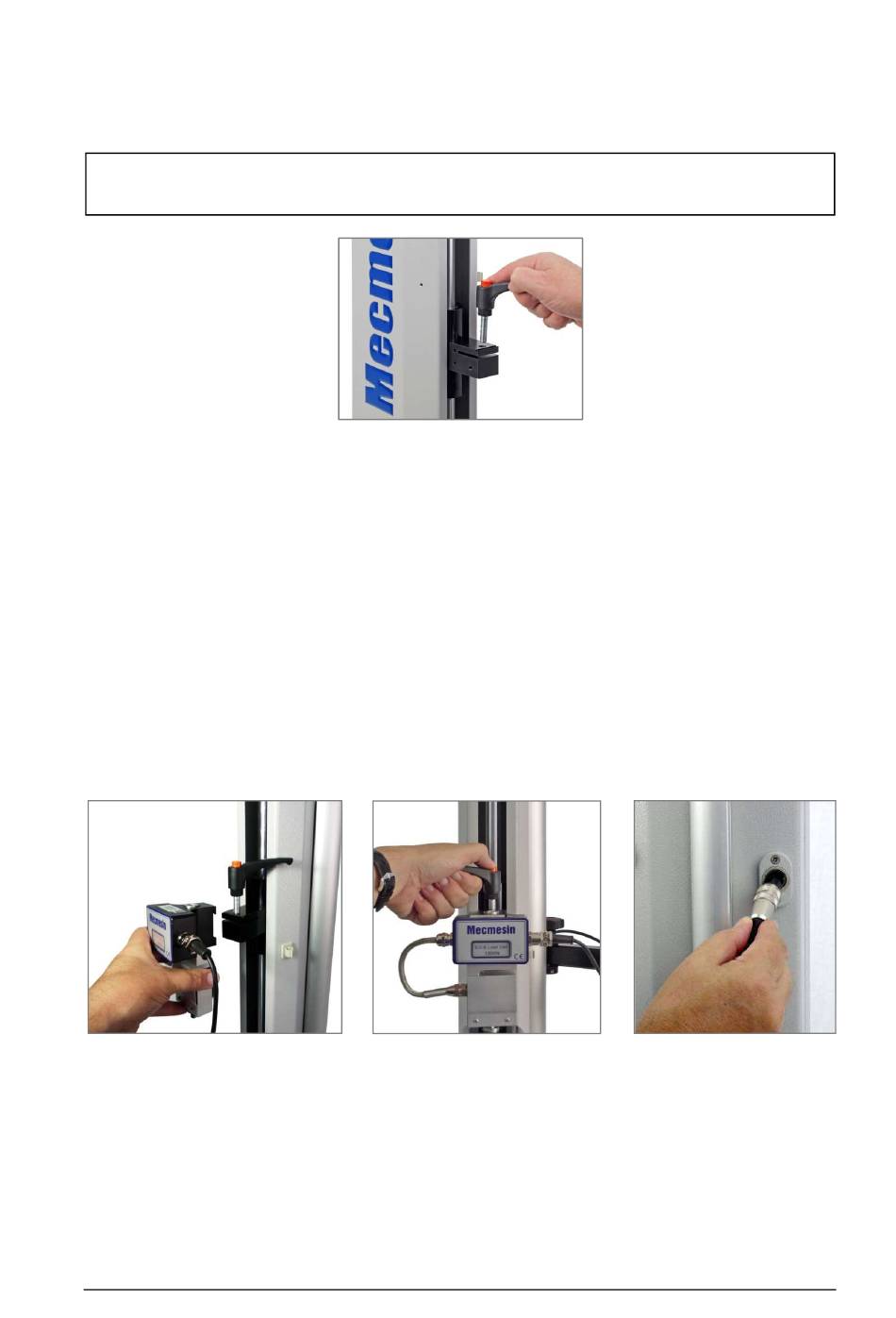

Glisser le capteur sur la platine
queue d'aronde ...
Bancs d'essai double colonne
Le capteur est fixé au banc d'essai double colonne en utilisant une vis à tête hexagonale
qui passe par le trou central de la traverse. Le tout devant être sécurisé avec une clé.
Chaque capteur est fourni avec la clé adéquate.
Banc d'essai-i : Montage et Installation
Introduction du levier à poignée réglable
bien serrer ...
connecter le capteur
Mecmesin 5
