elsner elektronik Vari KNX 3L-T Installation Et Réglage page 10

Joint en
caoutchouc

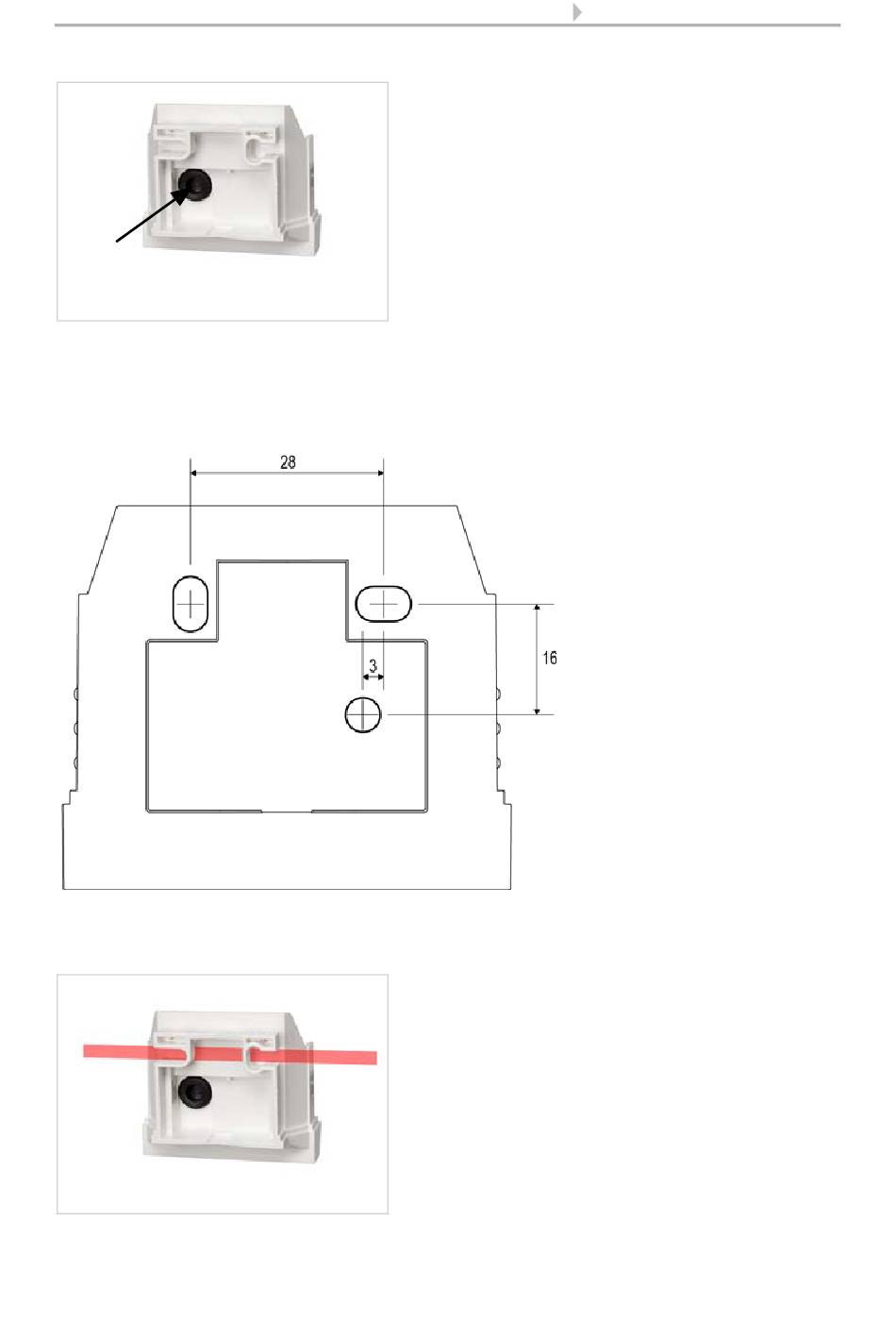

Schéma de perçage
ATTENTION ! Impression de la fiche technique non en taille d'origine !
Un plan de perçage distinct à l'échelle est joint à la livraison, qui peut être utilisé
comme modèle.
A
Montage sur pylône
L'appareil est monté sur le pylône avec la sangle de montage en acier inoxydable.
Capteur Vari KNX 3L-T • Version : 24.08.2016 • Sous réserve d'erreurs et de modifications techniques.
9
Fig. 8
Faites passer le câble de connexion par le
joint d'étanchéité caoutchouc.
B
C
Fig. 10
Passez la bande de montage à travers les an-
neaux dans la partie inférieure du boîtier.
Installation et mise en service
Fig. 9
Dimensions en mm. Écarts
possibles déterminés par
les aspects techniques
A/B 2× trous oblongs
8 mm × 5 mm
C Position du passage de
câble (joint en caoutch-
ouc) dans le boîtier
