Schéma De Rafraîchissement 2 Tubes; Schéma De Rafraîchissement 4 Tubes - Nibe BA-SVM 10-200 Manuel D'installation

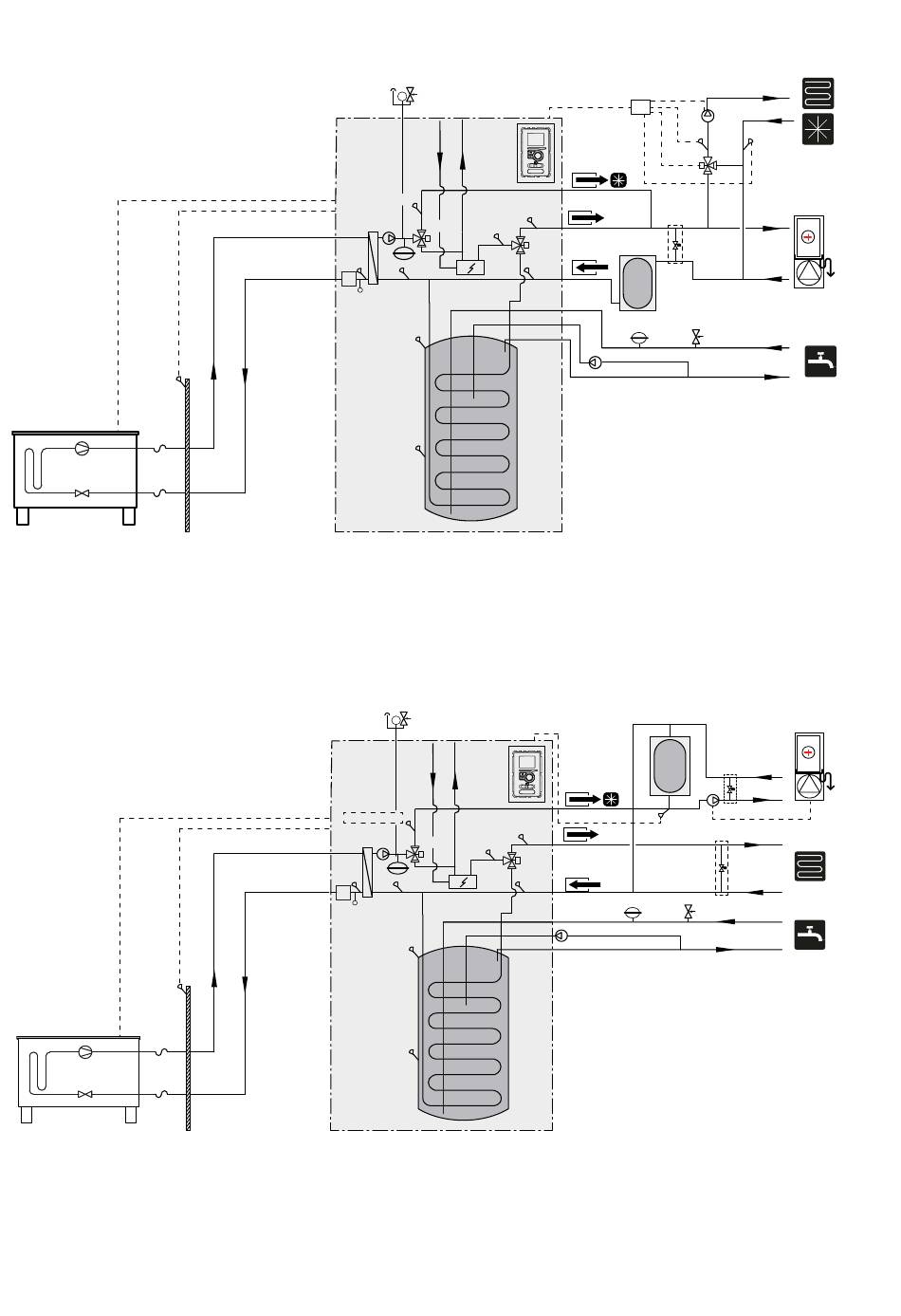

Schéma de rafraîchissement 2 tubes
-BT1
-EB101
Dans un système 2 tubes, la même installation est
utilisée pour le rafraîchissement et le chauffage
(schéma de rafraîchissement 2 tubes) Dans ce sys-
tème, le mécanisme de régulation contrôle tous les
Schéma de rafraîchissement 4 tubes
-BT1
-EB101
Dans un système 4 tubes, des circuits distincts sont
utilisés pour le chauffage et le rafraîchissement.
Dans ce système, un réservoir de rafraîchissement
est nécessaire. La sonde BT64 doit être placée à l'in-
NIBE BA-SVM 10-200
P
XL19 XL18
EQ-BT25/BT64
-GP12
-QN12
-BT63
-BT15
-BT3
HS1 -BP4
P
-BT7
-BT6
composants du système (p. ex. : GP10, modules
d'expansion (circuits de chauffage/de rafraîchisse-
ment supplémentaires), etc.). Le système 2 tubes
peut être sélectionné dans le menu 5.2.4 de la sec-
tion ENTRETIEN.
P
XL19 XL18
EQ-BT25/BT64
-GP12
-QN12
-BT63
-BT15
-BT3
HS1 -BP4
P
-BT7
-BT6
térieur du ballon tampon ou sur la liaison frigorifique.
BT64 est raccordée aux entrées AUX. Le système
4 tubes peut être sélectionné dans le menu 5.2.4 de
la section ENTRETIEN.
AA25
-BT2
-QN11
XL10
-BT25
XL1
-QN10
-BT71
XL2
-GP11
BA-SVM 10-200
XL10
-BT64
-BT25
XL1
-QN10
-BT71
XL2
-GP11
BA-SVM 10-200
Section 4 | Raccordements hydrauliques
-GP20
-BT3
-GP13
13
