b. Sur l'emplacement proposé, essuyez la surface et le
plateau de montage exposé avec l'un des tampons
alcoolisés fournis. Laissez sécher.
c. Enlevez le ruban protecteur de l'une des faces du
coussinet adhésif fourni, puis pressez le coussinet
contre le plateau de montage.
d. Enlevez le ruban protecteur restant, puis pressez
l'écran sur son emplacement pendant 5 secondes.

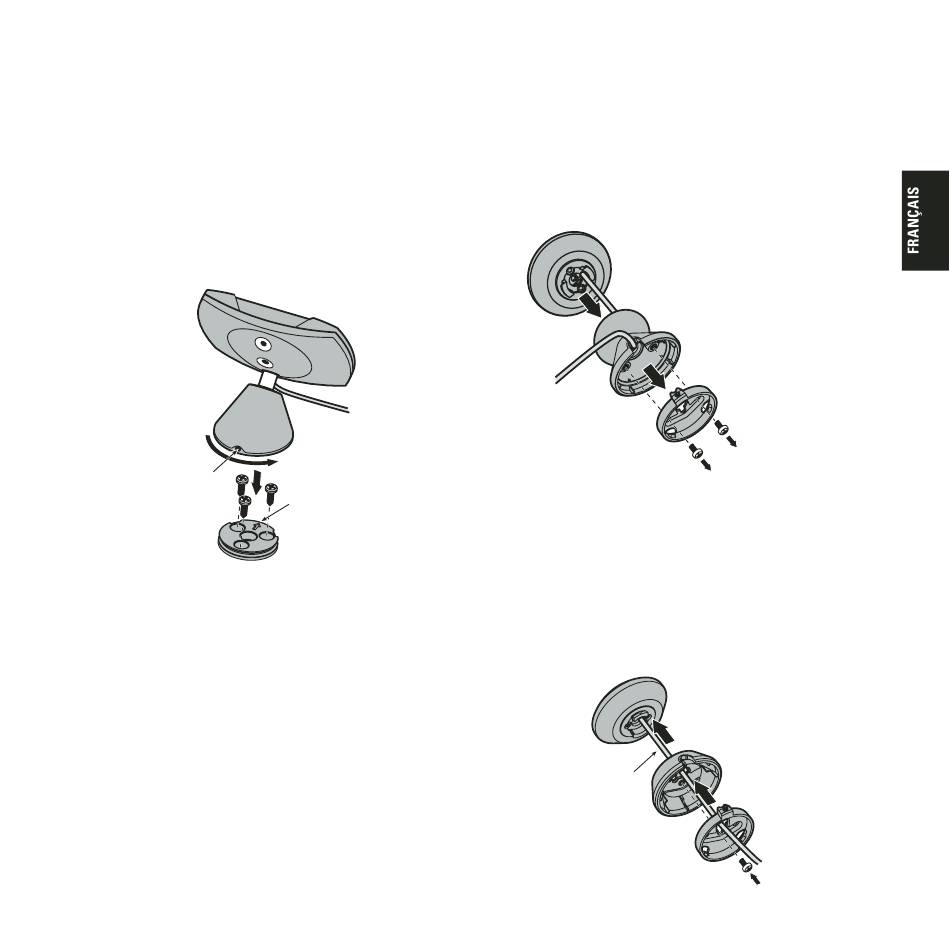

4. Pour installer l'écran avec les vis de montage,
complétez les étapes suivantes :
Vis hexagonale
Socle
a. Comme montré sur le schéma, placez le plateau de
montage et tournez-le afin que la flèche soit face à la
vis hexagonale sans tête à l'arrière du socle, après le
montage.
b. En tenant en position le plateau de montage, fixez-le à
la surface avec les trois vis de montage fournies.
c. Placez l'écran texte sur le plateau de montage (à 180°
de sa position finale) et tournez-le à moitié de sa
position finale. Serrez les vis hexagonales sans tête à
l'arrière du socle.
5. Faites passer le câble fixé jusqu'au boîtier électronique.
Installation du bouton de contrôle
REMARQUE : le câble du bouton de contrôle peut être acheminé
différemment en fonction du montage avec coussinet adhésif ou
avec vis. L'acheminement par défaut du câble passe par le socle
et doit être utilisé lors du montage du socle avec le coussinet
adhésif fourni. Pour le montage avec vis, le câble peut être ache-
miné à travers le centre du socle et à travers un trou qui doit être
percé dans la surface de montage. Vous pouvez utiliser le plateau
de montage comme gabarit.
Flèche
1. Placez le bouton de contrôle sur l'emplacement et vérifiez
que l'angle d'utilisation est par défaut 30° du socle. Si cela
vous convient, alors passez à l'étape 2. Sinon, changer
l'angle du socle comme suit :
a. A l'aide d'un tournevis cruciforme, enlevez les deux
vis du fond du socle et mettez de côté la plaque de
montage interne.
Bouton
de contrôle
30° Socle
b. Tout en tenant le socle, saisissez le bouton de contrôle et
tournez-le vers la droite jusqu'à ce qu'il soit libéré du socle.
Faites glisser le socle du câble fixé et mettez-le de côté.
c. Sélectionnez le socle 0° et enfilez le câble à travers le
socle jusqu'au bouton de contrôle.
d. Placez le nouveau socle contre le fond du bouton de
contrôle et tournez-le vers la gauche jusqu'à son ver-
rouillage. Faites passer le câble fixé à travers l'ouvertu-
re du socle. Fixez la plaque de montage interne au socle
avec les vis de l'étape a.
Bouton
de contrôle
Le câble
doit passer par le centre
de tous les éléments
INSTALLATION
Plateau
de montage
Interne
0° Socle
Plateau
de montage
interne
INSTALLATION 7
