4. Entrée IR (infra-rouge)
Une entrée IR est également fournie afin de permettre la
réception électrique par l'appareil des commandes émises par
la télécommande IR. Elle sert au raccordement à la sortie de
l'émetteur IR pour les systèmes d'installation multipièces ou
personnalisés.
5. Connexion USB
Utilisée pour synchroniser votre périphérique Apple avec iTunes
Raccordez le port USB à votre PC à l'aide d'un câble USB haute
qualité (type B à A).
6. Connecteur d'entrée +12 V CC
Raccordez l'iD100 à l'adaptateur CA fourni uniquement.
7. Sortie vidéo
Pour visionner du contenu vidéo, raccordez la sortie vidéo de
l'iD100 (prise jack à 4 pôles) à un téléviseur/moniteur à l'aide
du câble fourni. Vérifiez le réglage correct du sélecteur de format
vidéo ci-dessous.
Remarque : assurez-vous également que l'entrée de source
sélectionnée sur le téléviseur/moniteur est correcte.
Composite : Raccordez l'iD100 à un téléviseur/moniteur avec
le câble fourni à l'aide du seul connecteur RCA/PHONO
jaune/bleu.
Composante : le mode Composante (Y, Pb, Pr) est une alternative
de
qualité
supérieure.
téléviseur/moniteur avec le câble composante fourni à l'aide des
trois connecteurs RCA. Vérifiez que les câbles RCA à code de
Raccordez
l'iD100
à
couleur sont branchés dans les connecteurs correspondants
(ROUGE/VERT/BLEU) sur le téléviseur/moniteur.
S-Vidéo : le mode S-Vidéo peut également être utilisé, mais vous
devrez obtenir une mini-prise adaptée comme celles utilisées par
les caméscopes. Contactez votre revendeur pour obtenir de plus
amples informations.

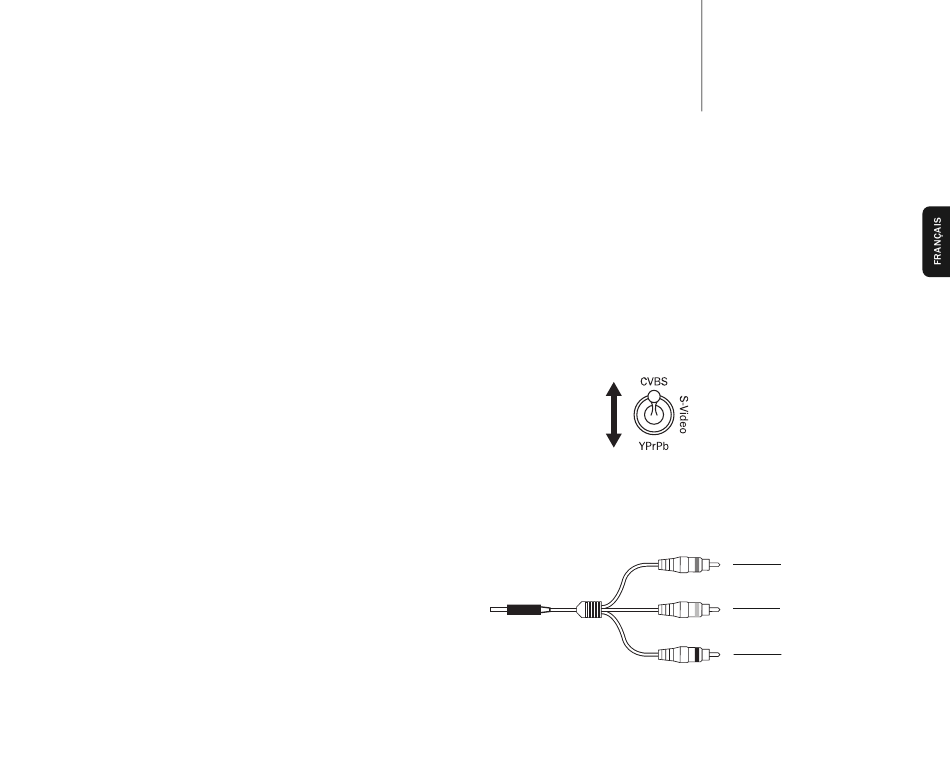

Commutateur de sélection vidéo
Réglez le commutateur pour sélectionner la sortie correcte de
.
TM
format vidéo.
Position du commutateur Etiquette
Haute
Moyenne
Basse
Prise
un
iD100
Connexion câblée
CVBS
Composite
S-Vidéo
Utiliser le câble approprié
YPbPr
Composante
Composante (Pr)
Rouge
Composante (Y)
Vert
Composante (Pb) ou
Composite (CVBS)
Bleu/jaune
45
