5.7.4. La fonction Timer

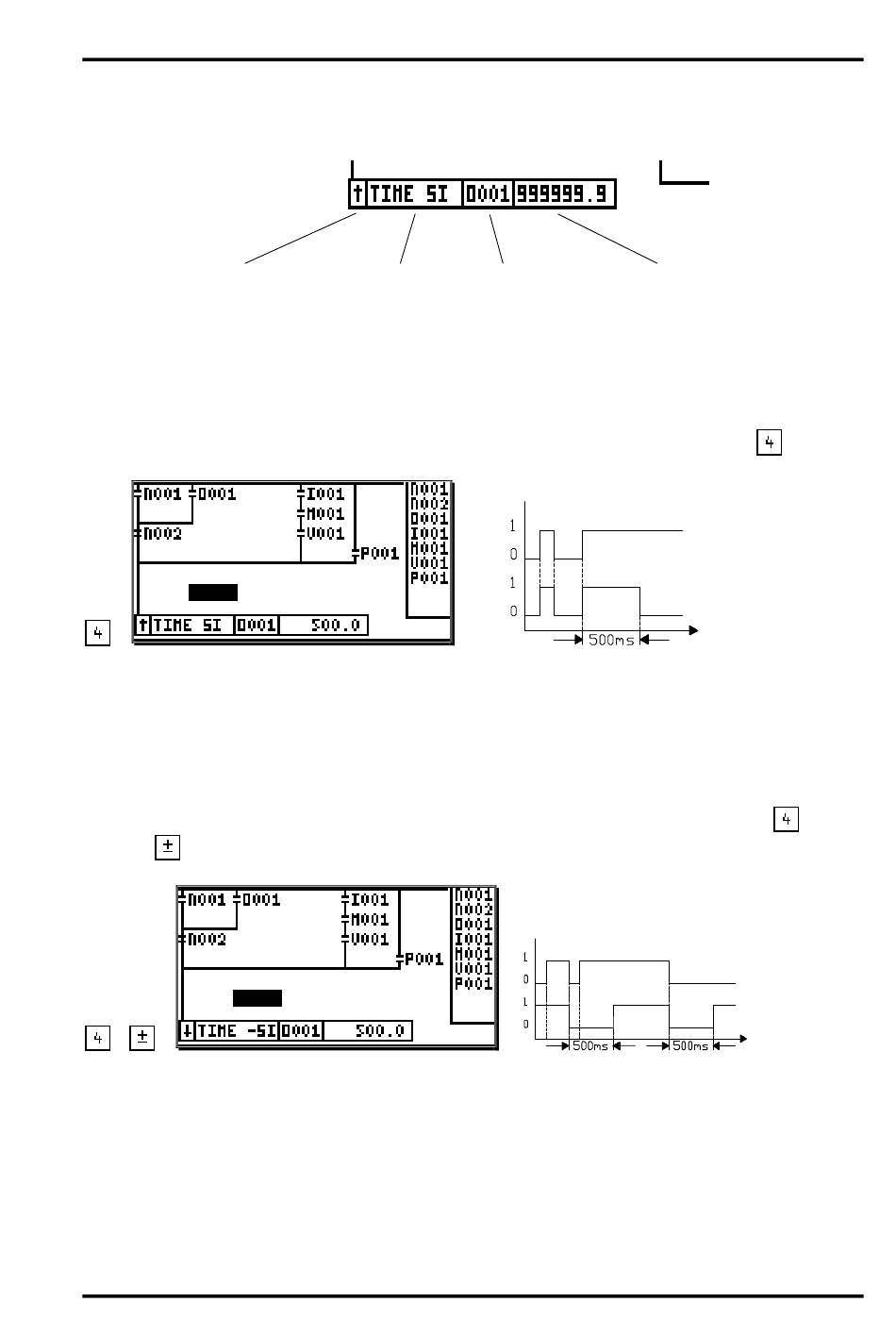

Constitution du Timer
Flanc
du déclencheur
Dans le module logique SPS, vous avez à votre disposition 6 sortes de Timer différents.

5.7.4.1. La fonction Timer SI

La fonction Timer SI avec flancs d'impulsion positive peut être sélectionnée grâce à la touche
=
Une impulsion sera ouverte sur un flanc du signal "resultat du reseau"; cette impulsion ne doit pas dépasser
un temps de 500ms. Cette impulsion sera interrompue sitôt que le signal d'entrées prend la valeur "0" et
que le temps de 500ms n'est pas encore écoulé.
5.7.4.2. Le Timer SI avec un flanc d'impulsion négative
Le Timer SI avec flanc d'impulsion négative, peut-être choisi en appuyant d'abord sur le touche
la touche .
+ =
La sortie sera remise à l'état initial pour un temps de 500ms. Une fois ce laps de temps écoulé, la sortie
sera établie jusqu'au prochain flanc.
