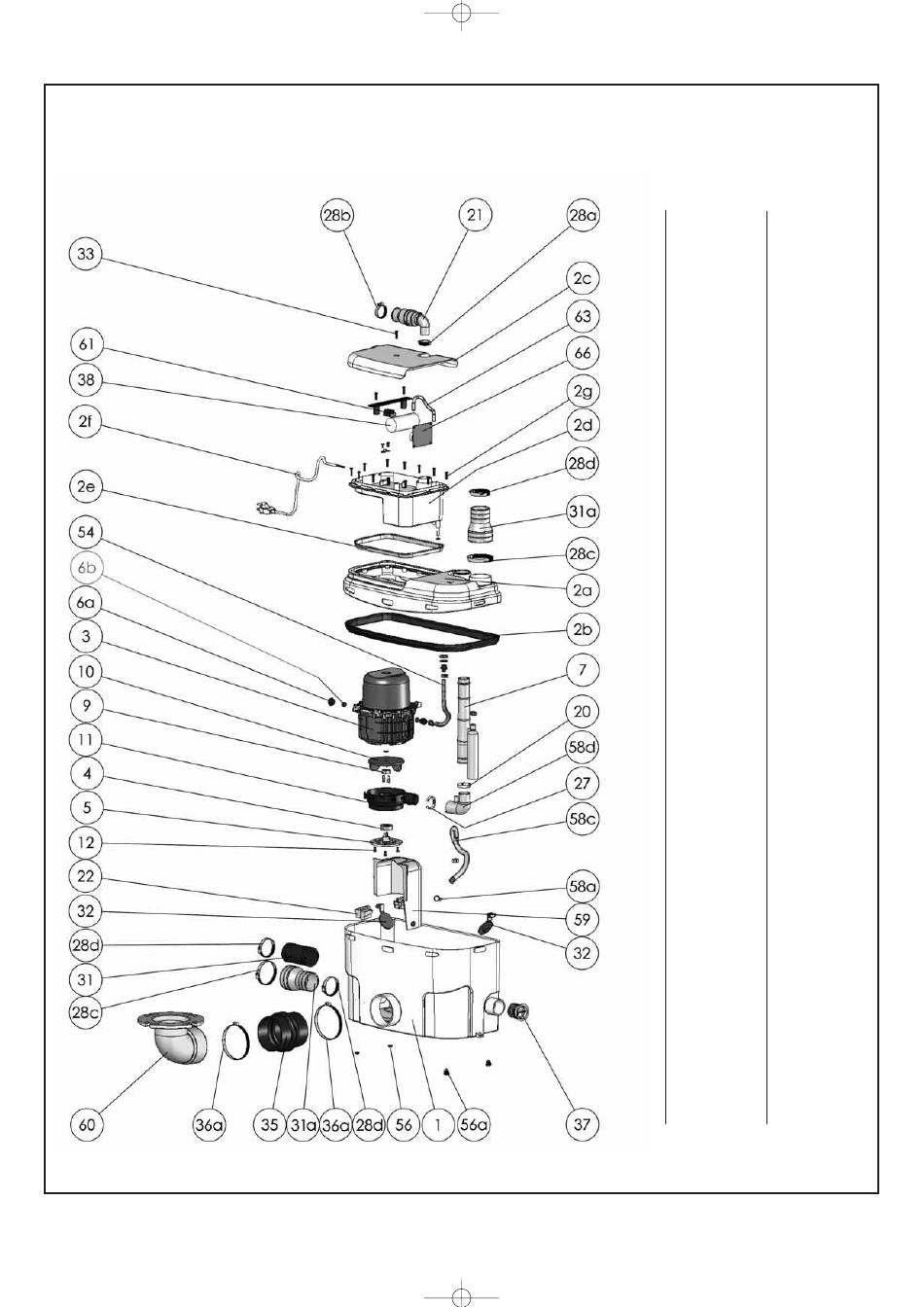

SANIGRIND SKETCH / SCHÉMA DU SANIGRIND
1 Case Boîtier
2a Lid Couvercle
2b Lid seal Joint de couvercle
2c Motor lid Capot de moteur
2d Electrical subset Sous-ensemble
électrique
2e Electrical subset Joint du
lid sous-ensemble
électrique
2f Power cable Câble d'alimentation
2g Screw Vis
3 Motor Moteur
4 Drive coupling Disque croix
5 Blade Lame
6a Oil plug Bouchon d'huile
6b Oil plug seal Joint du bouchon
d'huile
7 Inner discharge pipe Durite d'évacuation
9 Impeller nut Ecrou de la turbine
10 Impeller Turbine
11 Pump cover plate Fond de pompe
12 Blade retaining Vis de fixation du
screws couteau
20 Clamp Collier de maintien
21 Coude-clapet Discharge
elbow-flapper
22 Motor support Support moteur
27 Elbow clip Collier de maintien
3 1 3
28a Clamp Ø / - 1 / Collier Ø
4 4
28b Clamp Ø 1 - 1 1 / Collier Ø 1 - 1
2
3
28c Clamp Ø 2 - 2 / Collier Ø 2 - 2
4
28d Clamp Ø 1 1 / - 2 Collier Ø 1
4
1 1
31 Waste inlet 1 / - 1 / Manchon 1
2 2
1
31a Waste inlet 1 / Manchon 1
2 -2
32 Inlet control Bouchon d'entrée
33 Screw Vis
35 Pan gasket Manchette WC
36a Pan gasket clip Attache manchette WC
37 Inlet blanking plug Bouchon d'étanchéité
de l'entrée
38 Condenser Condensateur
54 Cristal hose Tube clair
56 Case feet Pied du boîtier
56a Case feet Pied du boîtier
58a Clamp Collier
58c Pipe Tuyau
58d Pump body outlet Coude sortie fond
elbow de pompe
59 Chute Goulotte
60 Flanged elbow Coude à bride
61 Split fitting Domino
63 Pressure tube Tubine
64 Electrical board Carte électronique
65 Vent outlet Manchon ventilation
1
/ - 1 /
4 4
1 /
2
3
/
4
1 / - 2
4
1 1
/ - 1 /
2 2
1
/
2 -2
