OPERA

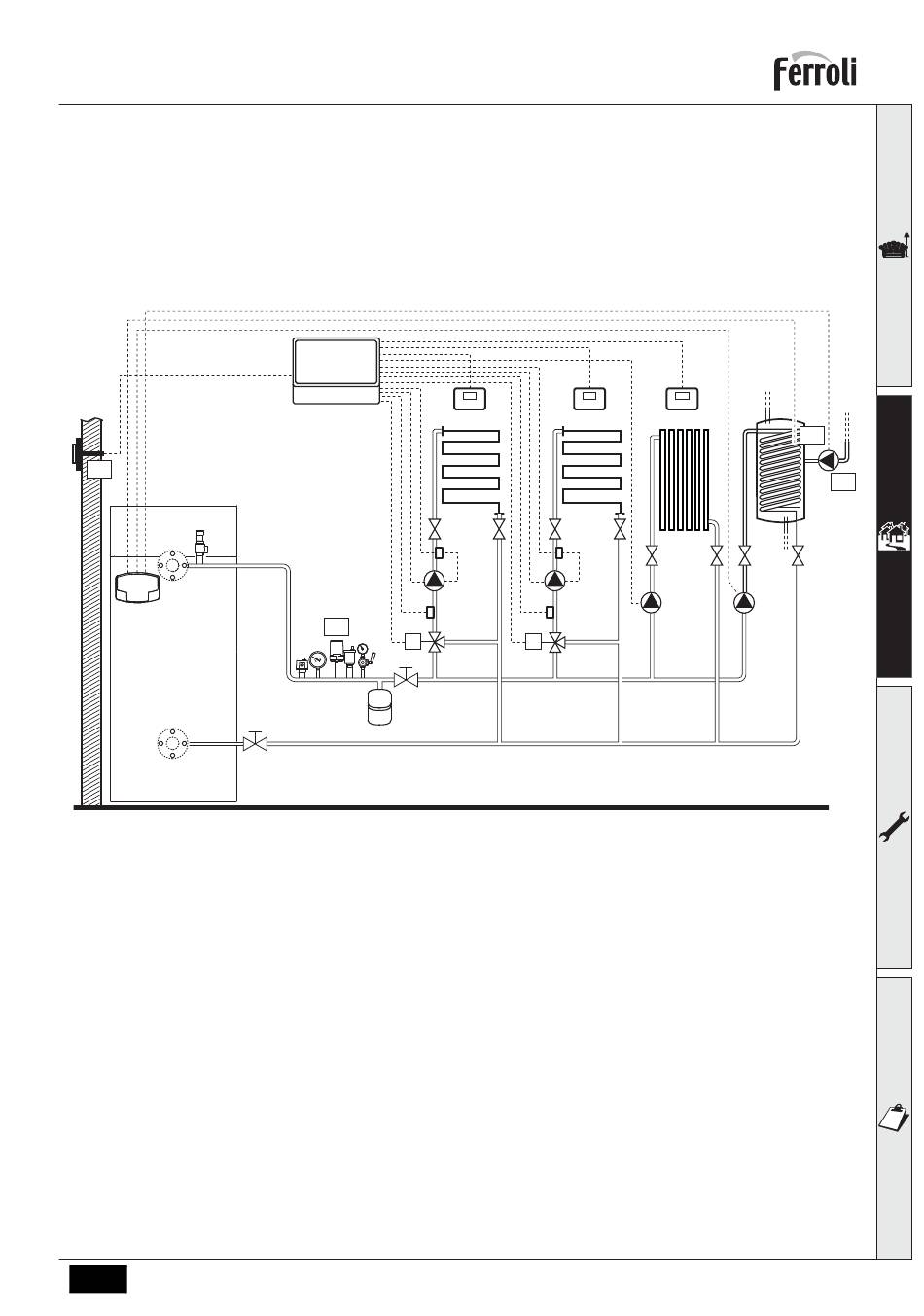

Dos circuitos de calefacción mezclados, un circuito de calefacción directo y un circuito de AS con
bomba de circulación
- Esquema general
La tarjeta de control de zonas FZ4B puede gestionar distintos tipos de instalación. El esquema presente es solo un
ejemplo.
Utilice válvulas desviadoras de 3 hilos: FASE DE APERTURA 230 V - FASE DE CIERRE 230 V - NEUTRO, con tiem-
pos de conmutación (de todo cerrado a todo abierto) no superiores a 180 segundos
138
M
R
Leyenda (fig. 46 y fig. 47)
72a Termostato de ambiente 1.ª zona (mezclada)
72b Termostato de ambiente 2.ª zona (mezclada)
72c Termostato de ambiente 3.ª zona (directa)
130 Bomba de circulación del acumulador
155 Sonda del acumulador
300 Bomba de circulación antilegionela
315a Válvula mezcladora 1.ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
315b Válvula mezcladora 2.ª zona (mezclada)
A = FASE DE APERTURA
B = NEUTRO
C = FASE DE CIERRE
317a Termostato de seguridad 1.ª zona (mezclada)
317b Termostato de seguridad 2.ª zona (mezclada)
318a Bomba de circulación 1.ª zona (mezclada)
ES
FZ4B
72/139a
317a
318a
319a
315a
I*
M
a
fig. 46
cod. 3541R964 - Rev. 01 - 02/2022
72/139b
72/139c
317b
318b
318c
319b
315b
M
b
c
138 Sonda exterior
139a Cronomando a distancia 1.ª zona (mezclada)
139b Cronomando a distancia 2.ª zona (mezclada)
139c Cronomando a distancia 3.ª zona (directa)
318b Bomba de circulación 2.ª zona (mezclada)
318c Bomba de circulación 3.ª zona (directa)
319a Sensor de ida 1.ª zona (mezclada)
319b Sensor de ida 2.ª zona (mezclada)
M
Ida
R
Retorno
a
1.ª zona (mezclada)
b
2.ª zona (mezclada)
c
3.ª zona (directa)
d
Circuito del acumulador
I*
Dispositivos de seguridad ISPESL (cuando
sean necesarios - no suministrados)
155
300
130
d
95
