9.9 FONCTIONNEMENT EN PARALLÈLE
Il est possible de relier jusqu'à 5 humidificateurs en parallèle.
En configurant et en réglant uniquement le premier humidificateur (MAÎTRE), les autres (ESCLAVES) suivront le fonctionnement
du premier en le copiant avec précision (si les paramétrisations sont modifiées sur le MAÎTRE, celles-ci ne sont pas copiées).
Pour activer ce mode de fonctionnement, il faut :
• Configurer un humidificateur comme Maître, en réglant CFG = 5...9 ;
• Configurer tous les autres humidificateurs comme Esclave, en réglant CFG = 10 sur chaque appareil ;
• Relier l'entrée analogique IA1 sur l'humidificateur Maître ;
• Relier la sortie numérique Out1 de chaque appareil à l'entrée numérique ID2 de l'humidificateur suivant.
MASTER
MASTER
CFG = 5...9
CFG = 5...9
Out1
IA1
REMARQUE : Dans ce mode de fonctionnement, la sortie numérique est utilisée pour propager le signal de fonctionnement.
REMARQUE : Sur les humidificateurs configurés comme ESCLAVE, ne pas relier l'entrée IA1.
924EHUCF4.00 - Humidificateur Mistral
SLAVE
CFG = 10
ID2 Out1
IA1
Out1

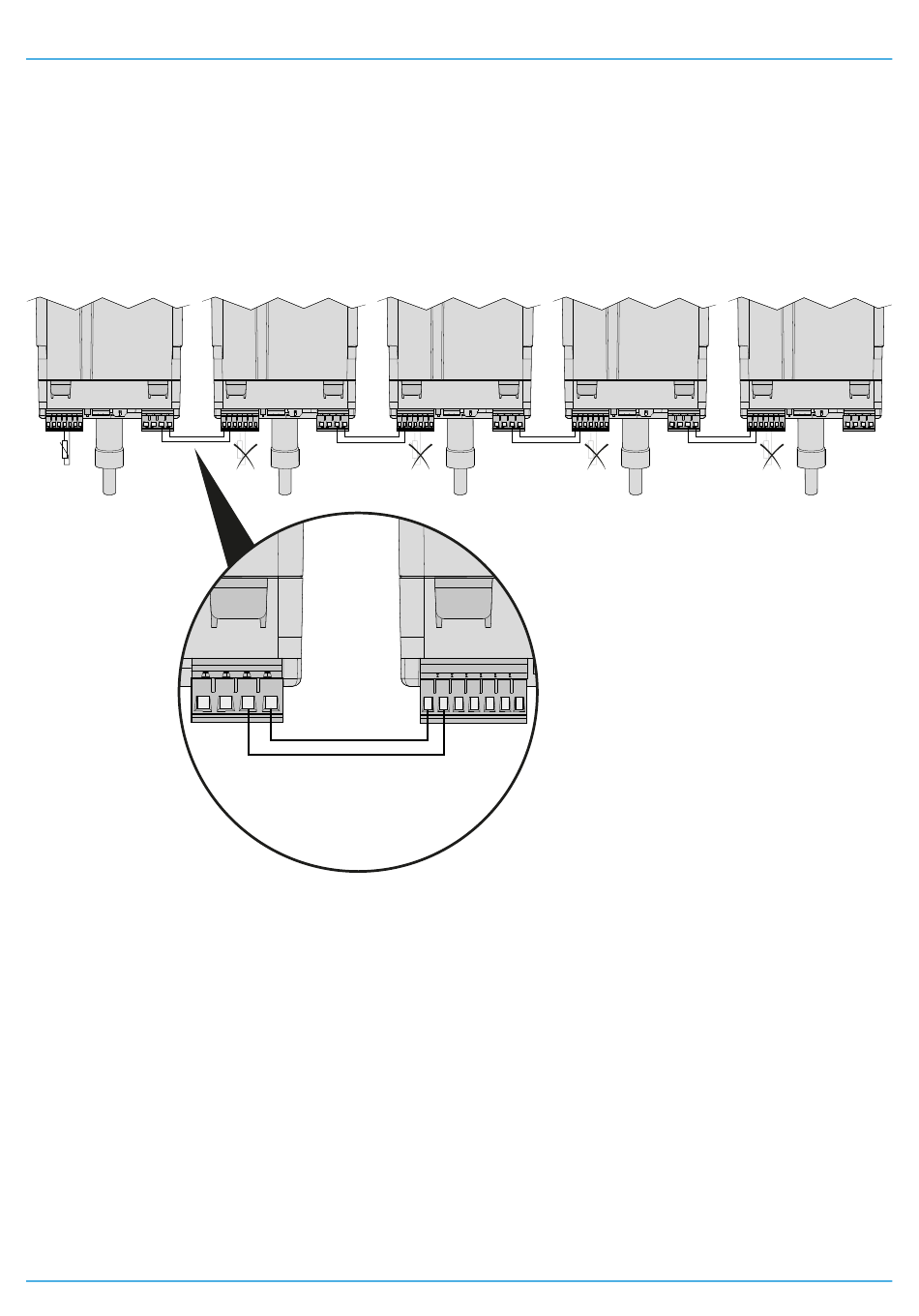

Fig. 44. Fonctionnement en parallèle
