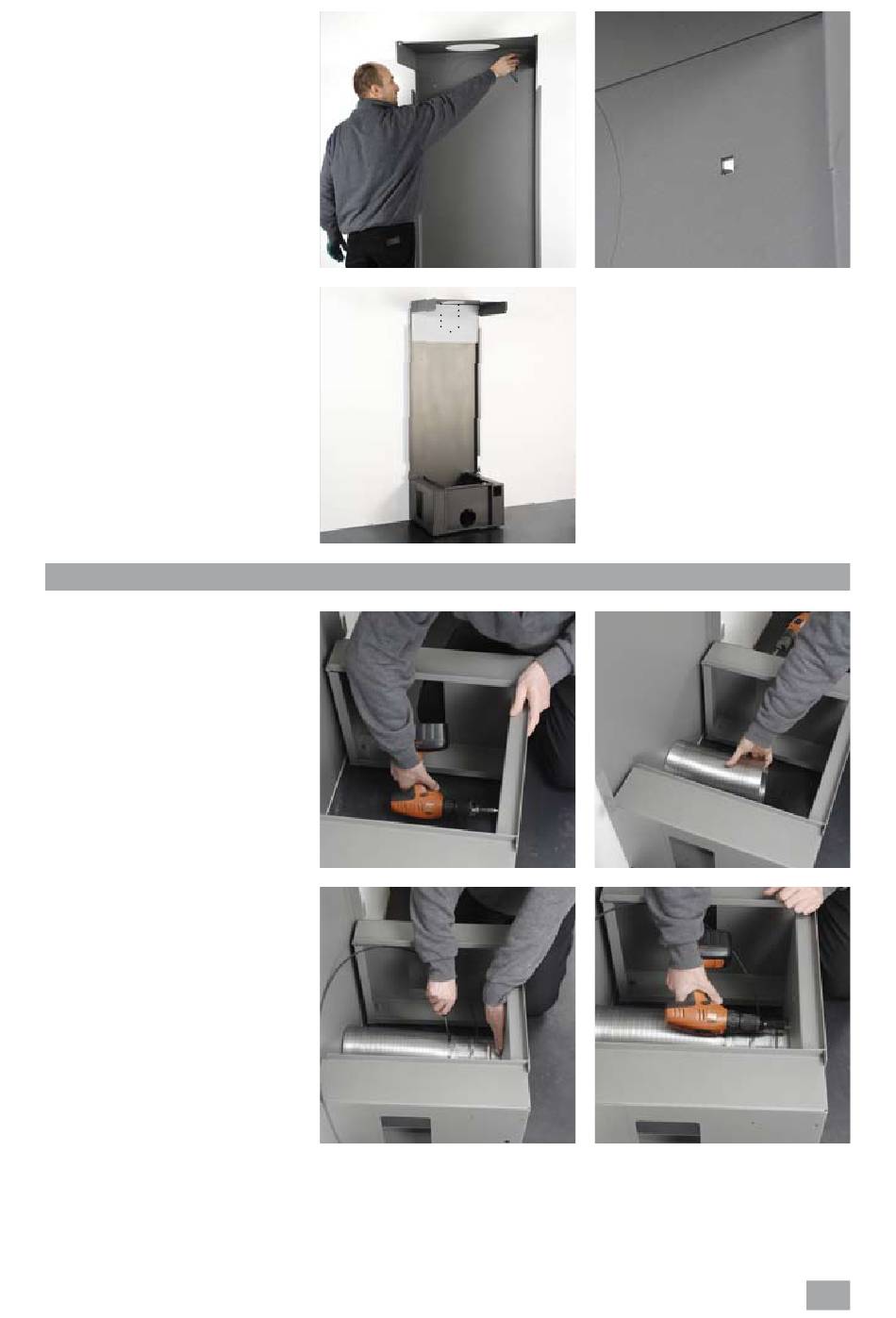

À l'aide d'un tournevis plat, plier les
2 "ergots" de fixation (ancrages) du
support de l'ossature [photos 1 & 2].
Fixer l'isolant vertical dans le haut du
support de l'ossature [photo 3].
Dans le cas d'un raccord arrière,
faire sauter la prédécoupe (en U) de
l'isolant et placer cet isolant avec le U
"ouverture vers le haut" [photo 3].
Placement de l'arrivée d'air de combustion
Placer le support à son emplacement
définitif.
Placement de l'arrivée d'air de
combustion (en option).
À l'aide de la visseuse (embout
hexagonal de 10), prévisser les 2
vis auto-taraudeuses du bas pour la
fixation du clapet. [photo 1].
Si l'arrivée d'air de combustion est
prévue par l'arrière, faire glisser le
flexible (diam 150 à 160 mm) dans le
rond libéré de sa plaque [photo 2].
Placer le clapet sur le flexible avec
collier de serrage [photo 3]. S'assurer
que la commande soit dirigée vers la
gauche ou la droite pour éviter qu'elle
ne butte contre le ventilateur.
Emboîter le clapet à l'habillage.
Visser la vis du haut et les 2 du bas
[photo 4].
Dévisser la boule de préhension et l'un
des contre-écrou de la commande du
clapet d'arrivée d'air extérieur.
1
3
1
3
2
2
4
HaB2165HSF15 - installation & mode d'emploi [fr] - 1010
