Diamond flex Modul mini Instructions De Montage

DIAMOND
Variante vorkonfektionierte Kabel | Variante câbles pré-assemblés |
Variante cavi preassemblati | Variant pre-assembled cables
1
2
DIAMOND SA | Via dei Patrizi 5 | CH-6616 Losone | Tel. 058 307 45 45 | www.diamond-fo.com
Instructions de montage
Istruzioni di montaggio
Assembly instructions
flex Modul mini

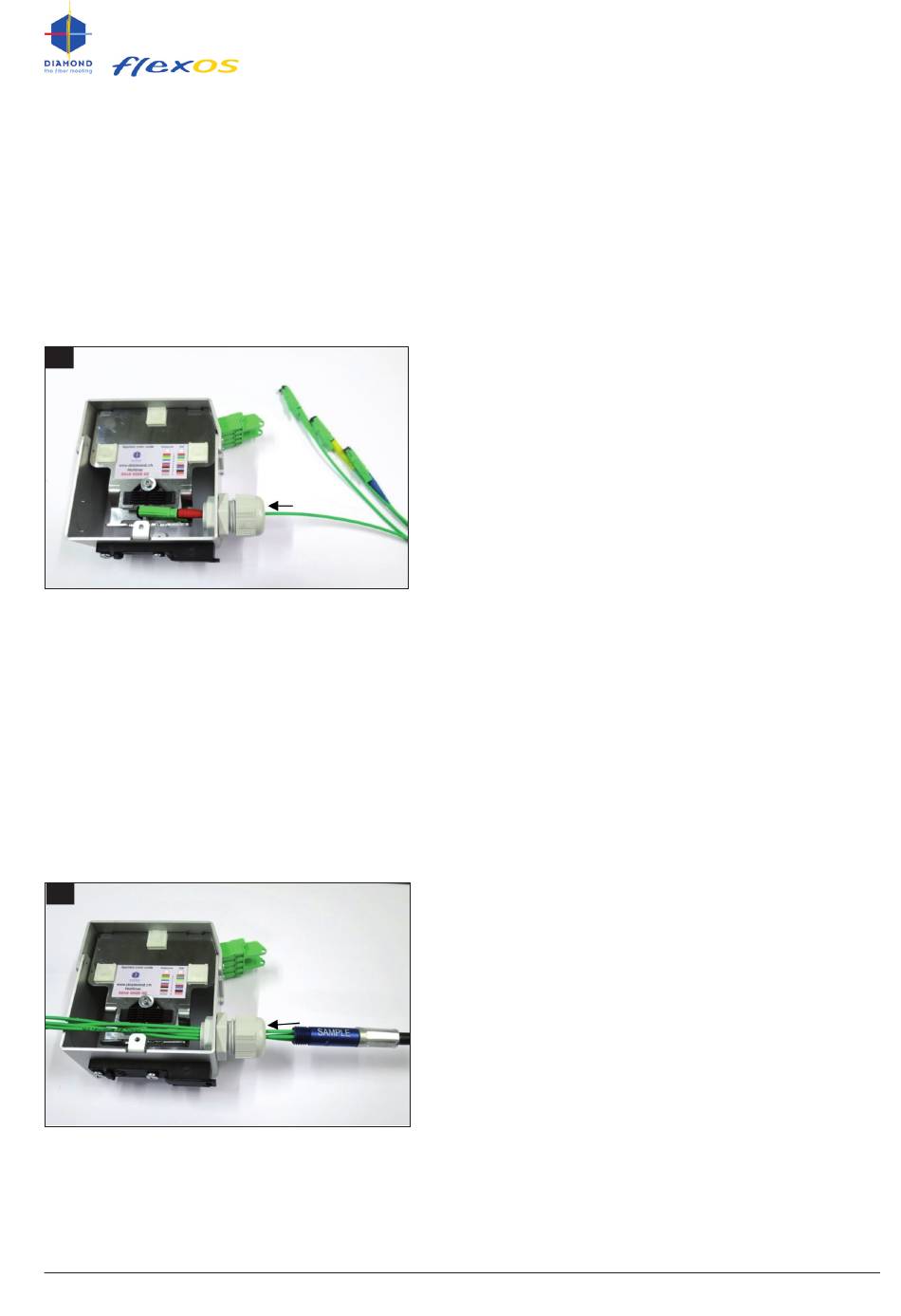

- Aluminium Deckel beidseitig entfernen.
- Stecker vom FanOut oder BreakOut Kabel einzeln durch
die Verschraubung führen.
- Retirez le couvercle en aluminium des deux côtés.
- Faites passer le connecteur du câble FanOut ou BreakOut
individuellement dans le raccord à vis.
- Rimuovere la copertura di alluminio su entrambi i lati.
- Condurre il connettore del cavo FanOut o BreakOut
individualmente attraverso il collegamento a vite.
- Remove the aluminium cover on both sides.
- Guide the connector of the FanOut or BreakOut cable
individually through the gland.
Empfehlung Peitschenlänge FanOut-Krimp 4 Fasern:
Längste Peitsche (rot) = 96 cm, danach einzeln gestuft
(rot, grün, gelb, blau).
Recommandation longueur du fouet FanOut à sertir 4 fibres:
Fouet le plus long (rouge) = 96 cm, puis échelon individuel
(rouge, vert, jaune, bleu).
Raccomandazione lunghezza della frusta FanOut a crimpare 4 fibre:
Frusta più lunga (rossa) = 96 cm, poi individualmente a gradini
(rosso, verde, giallo, blu).
Recommendation whip length FanOut crimp 4 fibres:
Longest whip (red) = 96 cm, then individually stepped
(red, green, yellow and blue).
Peitsche bis zum Aufteiler einführen.
Insérez le fouet jusqu'au séparateur.
Inserire la frusta fino allo splitter.
Insert whip up to the divider.
Montageanleitung
1902517 | 07.2021 Seite 1/4
