Recommandations de sécurité
1) Introduction
Ce moniteur de contrôle vidéo est utilisé pour l'installation de systèmes de vidéo
surveillance. Il est capable de tester un signal vidéo analogique, un signal audio. Il
peut alimenter une caméra (12Vcc). Il est rechargeable (batterie). Son autonomie et sa
forme compacte sont d'une grande aide pour l'installateur.
2) Précautions avant d'utiliser le moniteur
- Lire attentivement la notice avant d'utiliser le produit
- Utiliser le testeur en respectant les conditions d'utilisation pour éviter
d'endommager le produit
- Conditions d'utilisation :
3) Précautions d'utilisation
- Ne pas utiliser le testeur dans un environnement trop humide ou lors d'une fuite de
gaz.
- Ne pas toucher le testeur avec des mains moites ou humides.
- Le test de la vidéo peut être faussé en présence de domaines magnétique ou de
vague électromagnétique.
- Attention de ne pas exposer les connecteurs ou les joints de l'appareil à de la saleté
ou à des liquides.
4) Maintenance
Ne pas essayer de dépanner l'appareil vous-même,
s'adresser uniquement à un personnel qualifié. Ouvrir ou
démonter celui-ci peut provoquer des chocs électriques.
5) Batterie
- Utiliser uniquement le type de batterie originale avec le testeur. Pour charger la
batterie, utiliser le cordon fourni
- Ne pas mettre la batterie en court-circuit
- Ne pas désassembler la batterie
6) Recyclage
Dans le but de réduire le plus possible, l'élimination des déchets électriques
et électroniques, ne pas jeter cet appareil en fin de vie avec les autres
déchets municipaux non triés, mais dans un centre de recyclage.
2
Température : -30° à 70°C
Humidité : 30 à 90%
Tension de charge : 12 Vcc
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE
NE PAS OUVRIR

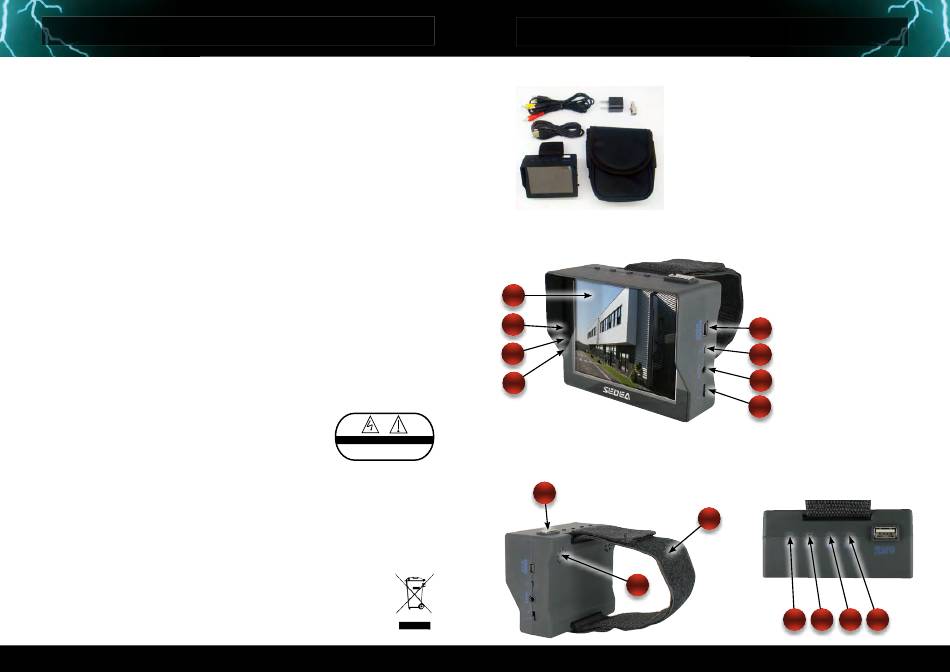

Présentation
1) Composition du kit
- 1 Moniteur
- 1 Cordon vidéo USB / 2 RCA + Jack
- 1 Cordon USB (charge batterie)
- 1 Adaptateur Secteur (USB)
- 1 Adaptateur BNC / RCA
- 1 Sacoche de transport
2) Description
1
2
3
4
14 - Bouton u (réglage dans le menu)
15 - Bouton (12Vcc) / Haut parleur : permet d'activer l'alimentation 12 Vcc (alim caméra)
ou encore d'activer ou de désactiver le haut parleur.
10
11
1 - écran TFT 3,5''
(320x240px)
2 - Voyant «ON/OFF»
3 - Voyant «Recharge»
4 - Voyant «12V»
5 - Mini USB (recharge)
6 - Bouton «Power» : mise
en marche ou en veille.
5
7 - Sortie Audio/Vidéo
8 - Interrupteur ON/OFF
6
9 - Bracelet réglable
10 - Entrée Audio/Vidéo /
7
Sortie 12 Vcc (alim caméra)
11 - Haut parleur
8
12 - Bouton t (réglage
dans le menu)
13 - Bouton «Menu»
9
12
13
14 15
3
