INSTRUCCIONES DE INSTALACIÓN DE HIGHPOINT® INTAKE
Retire todos los materiales de techo para las
aplicaciones de retechado. Instale tapajuntas y
cinta para canaleta según sea necesario. Mida 5"
desde la curva del tapajuntas para marcar la línea
de la ranura inferior. Mida 3/4" más arriba para
marcar la línea de la ranura superior.
Asegurándose de que la ranura esté abierta desde
el paso N.º 3, coloque la ventila de admisión sobre
la abertura de la ranura cuidando que el borde
posterior de los de ectores interiores se coloque
delante de la abertura de la ranura. Comience en el
extremo del techo alineando la ventila al ras con el
nal e instálelo continuamente hasta que se cubra
toda la longitud.
Instale las tejas de inicio y de primera hilada
sobre la membrana base. Cubra la ventila de
admisión utilizando los lineamientos del
fabricante de las tejas para los requisitos de
voladizo de teja y clavado. Los patrones de
clavado pueden tener que desviarse respecto de
algunas instrucciones de instalación de tejas para
evitar clavar donde están las ranuras.
• ¡DEBE TENER UN SISTEMA DE VENTILACION EQUILIBRADO!
• LA ADMISIÓN DEL SOFITO DEBE SER IGUAL AL ESCAPE DEL CABALLETE.
Requisitos de ventilación
La ventilación inadecuada de las áreas del ático puede causar una acumulación de
humedad y calor. Estas situaciones pueden ocasionar:
1. Envejecimiento acelerado del tejado
2. Putrefacción de la plataforma y hongos en el ático
3. Deformación de las tejas debido al movimiento de la plataforma
4. Ampollas
Instale rejillas de ventilación en los caballetes y aleros. La FHA requiere un pie
cuadrado (0.1 m2) de ventilación libre por cada 150 pies cuadrados (13.9 m2) de
área del ático o un pie cuadrado (0.1 m2)/300 pies cuadrados (28 m2) si el 50% de la
ventilación se proporciona cerca del caballete.
CÓDIGOS DE CONSTRUCCIÓN UNIFORMES
R806.2 Zona mínima. La super cie total de ventilación neta libre no será inferior a 1/150 de la super cie
del espacio ventilado, excepto que se permite reducir la super cie total a 1/300, siempre que al menos el
40 por ciento y no más del 50 por ciento del área de ventilación requerida la suministren ventiladores
situados en la parte superior del ático o espacio de vigas. Los ventiladores superiores se ubicarán a no más
de 3 pies (914 mm) por debajo del caballete o del punto más alto del espacio, medido verticalmente, con
el resto de la ventilación requerida proporcionada por respiraderos de alero o cornisa. Consulte el Código
Residencial Internacional publicado para obtener información adicional.
• LA VENTILACIÓN DE ADMISIÓN HIGHPOINT® está diseñada para diferentes pendientes de
techos (de 3/12 a 16/12).
• Por seguridad, use siempre anteojos de seguridad.
• Los procedimientos de aplicación e instalación están fuera del control del vendedor o del
fabricante. (En consecuencia, ninguna de esas partes será responsable de las fallas del producto
cuando no se utilice estrictamente de acuerdo con las instrucciones y especi caciones.)
Corte la ranura con una sierra circular.
Advertencia: Ajuste la profundidad de la hoja a
n de evitar que corte vigas o cerchas. Consulte
los diagramas que aparecen debajo para conocer
las dimensiones de las ranuras. Quite los residuos
de la ranura.
Utilice un cuchillo utilitario para cortar la sección
nal a la longitud adecuada. El conector
integrado nal de la sección nal debe estar al ras
de la terminación del techo. Haga una sujeción
previa de la sección nal.

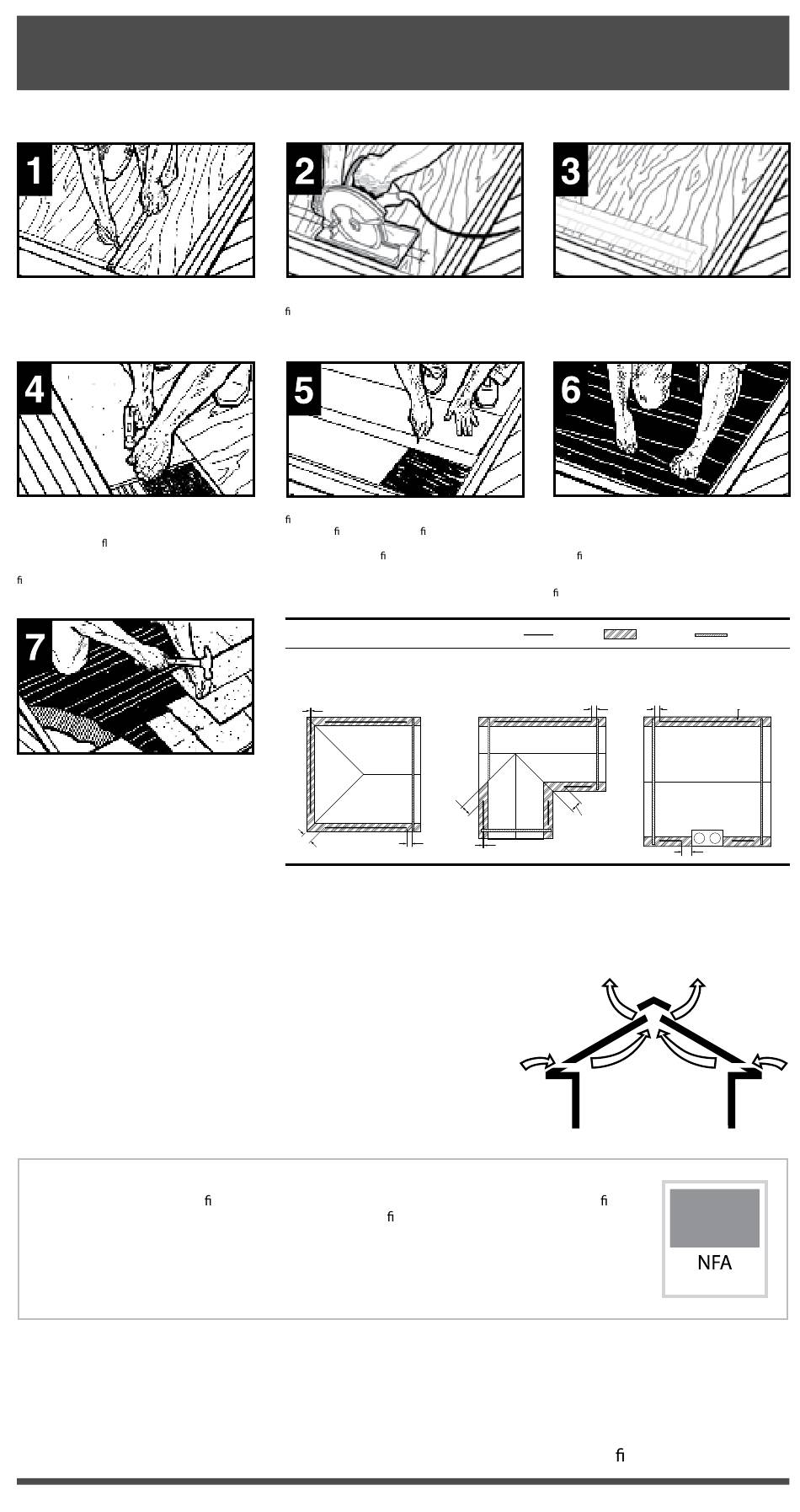

INSTRUCCIONES PARA CORTAR RANURAS:
Techos de dos y cuatro aguas
Corte una ranura de 3/4" a 5" por
encima del borde de goteo. Termine
la ranura a 6" dentro de las paredes
del extremo y a 12" de las crestas
de la limatesa.
ANCHO DE RANURA DE 3/4"
EXTREMO
DE LA
LIMATESA
12" DE LA
12" DE LA
CRESTA
PARED
DE LA LIMATESA
FINAL
Instale membrana base para tejas aprobada por el
código en la plataforma desnuda 10 ½" desde el
borde del techo hacia la pendiente.
Instale una membrana base para tejas aprobada
según el código sobre la ventila de admisión,
cuidando de evitar clavar sobre la ranura de la
plataforma del techo. Con una línea de gis,
trans era la línea de clavado (2
de goteo) y la ubicación de la ranura (5
desde el borde del goteo) a la parte superior del
eltro o la membrana base para tejas
impermeabilizante.
Corte de la
ranura
Techos con limahoyas
Corte una ranura de 3/4" a 5" por encima
del borde de goteo. Termine la ranura a 6"
dentro de las paredes del extremo y al
menos a 12" de las limahoyas.
12" DE LA PARED FINAL
BORDE
DEL
HASTIAL
12"
12" DE LA LIMAHOYA
ANCHO DE RANURA DE 3/4"
/
" desde el borde
5
8
3
Recorrido de
Pared del extremo
la ventilación
Chimeneas
Corte una ranura de 3/4" a 5" por
encima del borde de goteo. Termine la
ranura a 12" hacia arriba de las chimeneas
que penetran en el techo.
12" DESDE EL FINAL
DE LA PARED
12" DE LA CHIMENEA
VENTILACIÓN
DEL TECHO
VENTILACIÓN
DEL ALERO
VENTILACIÓN
DEL ALERO
FLUJO DE AIRE A TRAVÉS
DEL ÁTICO
9
sq. in. per ft.
/
" a 7"
4
3/4" DE ANCHO
DE RANURA
