Sommaire
●
Passage des câbles
●
Branchement du câblage EDC
●
Installation d'un module multiposte
●
Installation des panneaux et commandes
●
Installation des commandes
●
Instrument auxiliaire prise de mouvement
●
Sélection du sens de rotation de l'inverseur
●
Alimentation 24 V
La description d'installation EDC qui suit s'applique pour
une configuration bimoteur avec un seul poste de com-
mande, mais le principe reste le même pour tous les ba-
teaux et tous les types d'installation.
Pour les commandes mécaniques, se référer au chapitre
« Commandes mécaniques ».
Moteur de bâbord
Plus d'informations sur : www.dbmoteurs.fr
Méthode d'installation
Babord
Moteur de tribord
Passage des câbles
Pour avoir une bonne vue d'ensemble, commencer par
positionner les composants dans le bateau. Poser les câ-
bles et leur attribuer un code couleur.
Choisir un code couleur pour les câbles du moteur de tri-
bord et du moteur de bâbord en enlevant soit la bande
rouge, soit la bande verte ; la bande jaune indique qu'il
s'agit des câbles EDC et ne doit pas être enlevée.
Démarrer à partir du moteur puis développer le système
vers les postes de commande.
Tout d'abord, diriger tous les câbles vers le module
multiposte (MP). Chaque poste de commande est con-
necté au moteur via un module MP.
Les branchements dans le compartiment moteur doivent
être placés au-dessus du niveau de l'alternateur. Évitez
que des branchements soient cachés derrière les pan-
neaux, etc. Les câbles rallonge sont disponibles dans
cinq longueurs différentes, voir le chapitre « Composants
principaux ».
Nota : Pour éviter tout risque, veiller à ne pas expo-
ser les câbles à l'humidité ou à l'usure et placer les
joints et les composants dans un endroit sec et fa-
cile d'accès pour les révisions.
Tribord

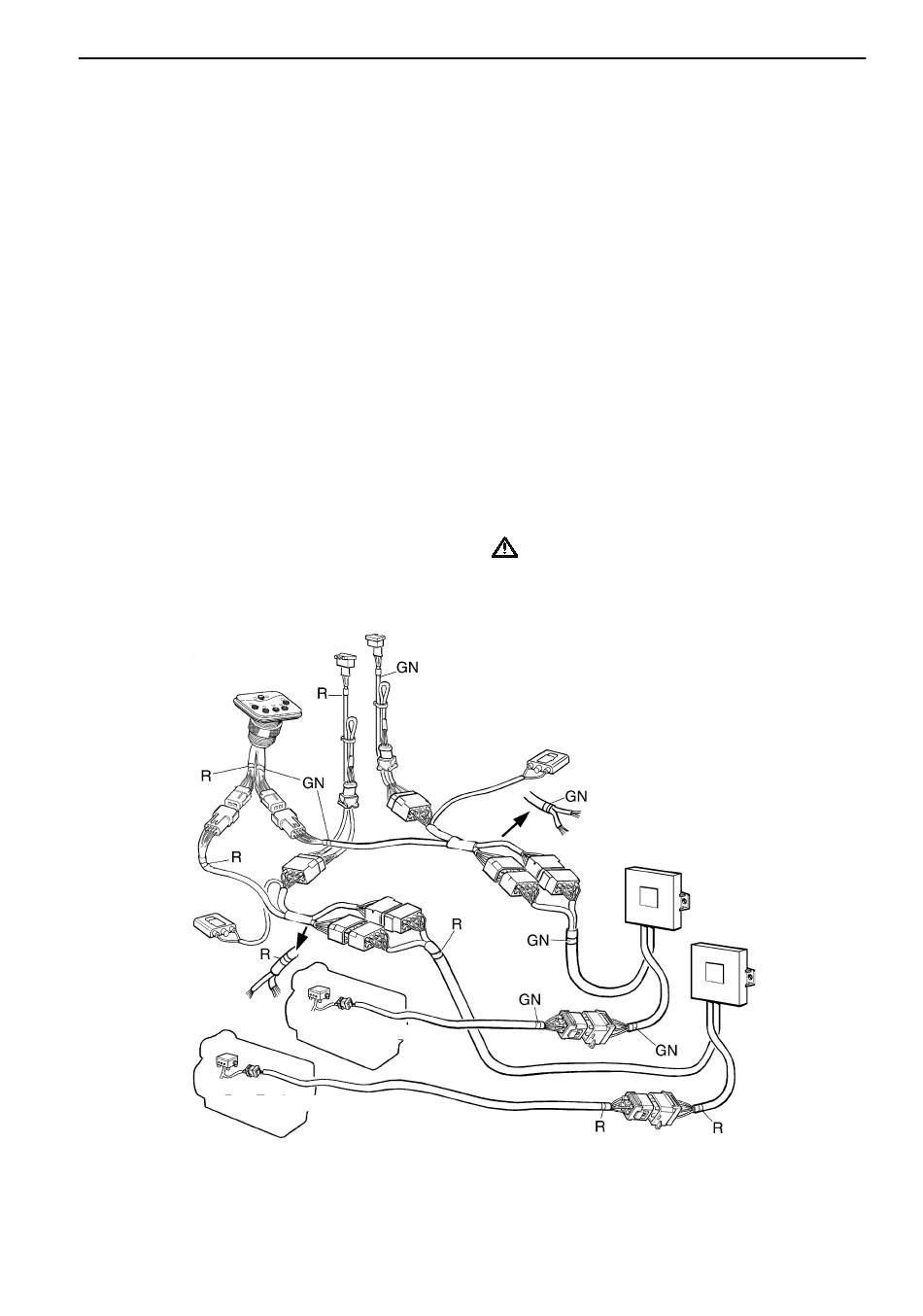

Code couleur des câbles,
installation bimoteur
9
