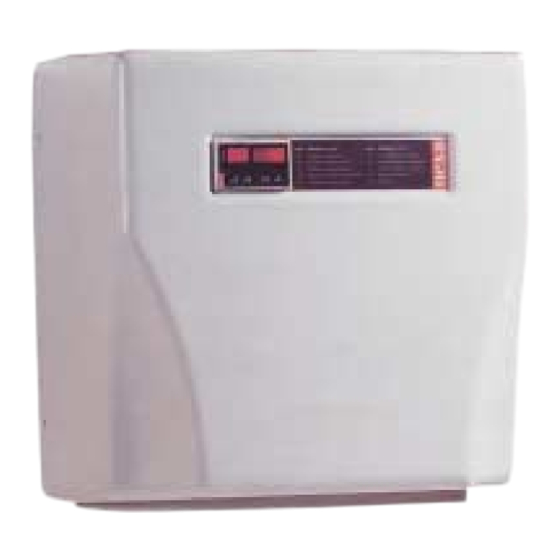

- Page 1 DOCUMENTATION TECHNIQUE REGULATION MODULE PRÉMONTÉ POUR PLANCHER CHAUFFANT RAFRAICHISSANT SEUL OU AVEC CIRCUIT RADIATEURS XS-06/2004 1/18...
-
Page 2: Table Des Matières
Mise en oeuvre – - 2.1 Installation de la régulation - 2.2 Raccordements Mise en service – - 3.1 XS Circuit plancher chauffant - 3.2 Option loi d’eau circuit radiateur Raccordements hydrauliques – Raccordements hydrauliques et électriques – Sonde d’ambiance à afficheur CoNex II –... -
Page 3: Notice Technique
3.75 K -10°C 16.60 K +25°C 3.00 K -5°C 12.70 K +30°C 2.42 K 0°C 9.79 K +35°C 1.96 K +5°C 7.62 K +40°C 1.59 K +10°C 5.97 K +45°C 1.31 K +15°C 4.71 K +50°C 1.08 K XS-06/2004 3/18... -
Page 4: Caractéristiques Physiques
2- CARACTERISTIQUES PHYSIQUES Module de régulation Hauteur Encombrement Largeur Epaisseur Poids Ø 3/4" Ø 3/4" 360 400 Ø 3/4" Ø 1" Ø 1" Ø 15 XS-06/2004 4/18... -
Page 5: Schéma Hydraulique
VANNE 3 VOIES AVEC REGLAGE SERVO-MOTEUR 24V RETOUR CHAUDIERE SONDE D'EAU EN APPLIQUE RETOUR BOUTEILLE RADIATEURS CASSE PRESSION DEPART CHAUDIERE CLAPET DEPART ANTI-RETOUR RADIATEURS BOUCHON DE VIDANGE RETOUR DEPART PLANCHER PLANCHER 4- COURBE DU CIRCULATEUR DU PLANCHER CHAUFFANT XS-06/2004 5/18... - Page 6 5- SCHÉMA ÉLECTRIQUE XS Cde Eté/Hiver ou Cde chaudière Sonde d'eau Option radiateur 12V AC Sonde d'ambiance Sonde extérieure Raccordements à effectués par l'installateur Sonde d'eau applique Entrées TOR Sondes D3 D4 Vanne 3 voies avec servo-moteur 24V Cordon d'alimentation Bleu clair Bleu foncé...
- Page 7 Non échange circuit radiateurs 21°C réglable de 20°C à 40°C 22°C 30° 25°C Non échange plancher 20° -20°C -18°C - 15°C -10°C -7°C -3°C 0°C 5°C 10°C 15°C 17°C 20°C 23°C 25°C Température minimale régionale Non chauffage XS-06/2004 7/18...
-
Page 8: Notice D'installation
2.2 RACCORDEMENTS 2.2.1 RACCORDEMENTS ELECTRIQUES La réalisation du câblage électrique s’effectue à l’aide des documents suivants : les schémas électriques (page 6) le schéma de montage (page 12) ATTENTION : respecter les sections de câble indiquées sur les schémas XS-06/2004 8/18... -
Page 9: Option Loi D'eau Circuit Radiateur
Option loi d’eau radiateur La sonde d’eau radiateur(s) en applique est à fixer sur le tuyau de retour radiateurs à l’aide du collier fourni avec la sonde (voir page 11). L’ensemble est à isoler à l’aide de la mousse isolante fournie. XS-06/2004 9/18... - Page 10 Dans le cas où l’on veut arrêter le circulateur en été, débrancher la prise de la régulation, en prenant soin de dégripper ce dernier à la remise en route. XS-06/2004 10/18...
-
Page 11: Raccordements Hydrauliques
CHAUDIERE ∅ ENTREE GROUPE FROID VANNES SUR CIRCUIT RETOUR RADIATEUR SI GROUPE RADIATEURS FROID POUR RAFFRAIHISSEMENT PLANCHER DEPART CHAUDIERE ∅ XS 12 SORTIE GROUPE FROID DEPART RADIATEURS COUDE DE RETOUR REGLAGE CHAUDIERE ∅ RETOUR RADIATEURS OPTION LOI SONDE EN D'EAU SUR... -
Page 12: Raccordements Hydrauliques Et Électriques
5- RACCORDEMENTS HYDRAULIQUES ET ELECTRIQUES XS-06/2004 12/18... -
Page 13: Sonde D'ambiance À Afficheur Conex
Effectuer le réglage à l’aide des touches + ou - ème 10 impulsions décalent la valeur de 1°C ( une impulsion est = à 1/10 de °C ) Dès que la valeur est règlée, relacher la touche + ou – XS-06/2004 13/18... -
Page 14: Schéma De Câblage
7- SCHEMA DE CABLAGE Sonde extérieure Sonde retour radiateurs en applique Sonde d'ambiance Cable 1 paire 6/10eme Cable 2 paires 6/10eme Cable 2 X 1.5² (Télécommande) Cable d'alimentation Commande chaudière (Optrad) Commande été-hiver (XS12) XS-06/2004 14/18... - Page 15 T° max. retour du circuit radiateur 65°C 30°C 70°C Optrad T° max. du circuit été 18°C 15°C 25°C XS12 Baisse de T° ambiante éco 2°C 1°C 4°C Baisse température radiateur Température = code 21 Optrad Version logiciel Selon version XS-06/2004 15/18...
- Page 16 MARQUAGE Ce produit marqué est conforme aux exigences essentielles des directives: -Basse tension n°73/23/CEE et 93/68/CEE -Compatibilité Electromagnétique n° 89/336/CEE et 93/68/CEE XS-06/2004 16/18...
- Page 17 XS-06/2004 17/18...
