PCD161A

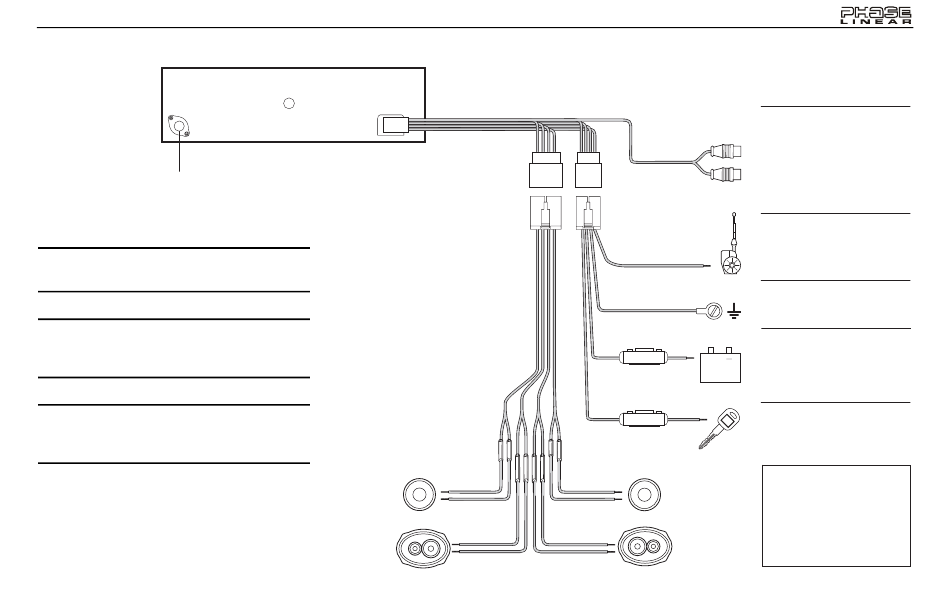

CABLEADO

Conector para la Antena
¡CUIDADO! Nunca combine (hacer puente)
las salidas para utilizar sólo 1 altavoz.
¡CUIDADO! Nunca tome a tierra las puntas
negativas del altavoz utilizando el piso del
chasis.
CUIDADO: El no colocar los cables
exactamente como se muestra puede
causar daños eléctricos al radio.
LF/AVG
Blanco/Negro (-) Gris/Negro (-)
Blanco (+)
Gris (+)
LR/ARG
Violeta/Negro (-)
Verde/Negro (-)
Verde (+)
Violeta (+)
19
Conexión del Amplificador
Conecte la línea de salida para
una amplificación externa
Gris óptima. El conector rojo es para
la derecha y el blanco para la
izquierda.
Alimentación Antena
Conectar a la antena o al
amplificador. Si no se utilizara
Azul
el cable, se debe recubrir la
punta del cable.
Conexión a Tierra
Negro
Conectar a la terminal de tierra.
Amarillo Memoria/Batería
Conectar a la batería o a la
+
15A
fuente de energía de 12 voltios
que está siempre viva. La radio
no funcionará si este cable no
está conectado.
Rojo
0.5A Accesorio/Ignici n
Conectar al cable de la radio
o al fusible de la radio.
RF/AVD
Fusibles
Cuando reemplace un fusible
asegoerese que el fusible nuevo
sea del tipo correcto y tenga el
RR/ARD
amperaje adecuado. Si utiliza
un fusible incorrecto.
ó
