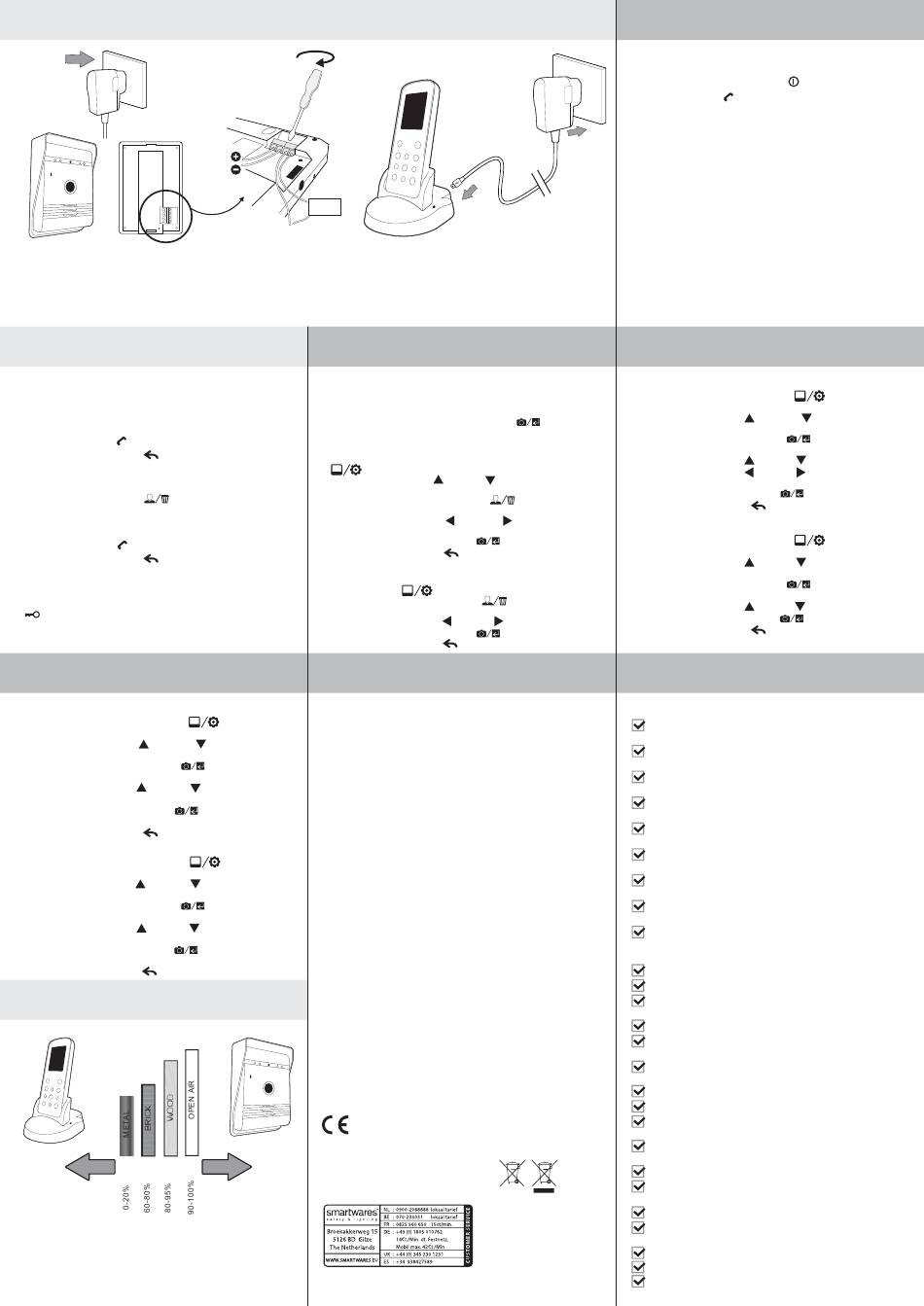

Câblage
ALIMENTATION
ÉLECTRIQUE
Interphone extérieur
1. Connectez l'alimentation électrique CC aux bornes marquées + & - en vous
assurant que les fils sont installés dans le bon sens (voir l'image ci-dessus)
2. Si nécessaire, connectez les câbles de blocage de porte aux 2 bornes
en vous assurant qu'une alimentation électrique convenable est utilisé
pour alimenter le blocage de porte.
(Articles DB5005 et DB5005L - Vendus séparément)
Icônes sur l'écran
Interphone extérieur
1. Lorsqu'un visiteur appuie sur le bouton d'appel (4) d'un interphone
d'extérieur, le moniteur d'intérieur produit un signal sonore et son
écran est activé. L'écran du moniteur d'intérieur affichera
automatiquement une image du visiteur.
2. Appuyez sur le bouton
(3) de l'interphone et parlez au visiteur.
3. Appuyez sur le bouton quitter
(4) pour terminer l'appel et l'écran
passera automatiquement en mode de veille.
Moniteur d'intérieur :
1. Le bouton moniteur/supprimer
(7) peut être utilisé pour voir qui
est à la porte lorsque le bouton d'APPEL d'extérieur a été actionné.
(Uniquement disponible lorsque l'interphone d'extérieur est
connecté au secteur).
2. Appuyez sur le bouton
(3) de l'interphone et parlez au visiteur.
3. Appuyez sur le bouton quitter
(4) et l'écran passera
automatiquement en mode de veille.
Déverrouiller :
1. Après avoir identifié le visiteur, appuyez sur le bouton déverrouiller
(10) pour déverrouiller la porte. (Uniquement pour le fonctionnement
avec système d'ouverture de porte électronique MAX 12v 1A utilisant
une alimentation électrique séparée - Articles DB5005 et DB5005L -
vendus séparément.
Fonctionnement
Ajuster le volume de la sonnerie:
1. Maintenez le bouton lecture/configuration
pendant 3 secondes pour accéder au menu principal.
2. Appuyez sur le bouton haut
(5) ou bas
dans les options du menu jusqu'à heure/date.
3. Appuyez sur le bouton photo/confirmer
dans le sous-menu.
4. Appuyez sur le bouton haut
(5) ou bas
les réglages.
5. Appuyez sur le bouton photo/confirmer
et quitter.
6. Appuyez sur le bouton quitter
(4) pour quitter.
Configurer la tonalité de la sonnerie:
1. Maintenez le bouton lecture/configuration
pendant 3 secondes pour accéder au menu principal.
2. Appuyez sur le bouton haut
(5) ou bas
les options du menu jusqu'à la sonnette.
3. Appuyez sur le bouton photo/confirmer
dans le sous-menu.
4. Appuyez sur le bouton haut
(5) ou bas
la sonnette.
5. Appuyez sur le bouton photo/confirmer
et quitter.
6. Appuyez sur le bouton quitter
(4) pour quitter.
Guide de portée
180m
Testez la sonnerie avant de percer les trous pour vous
assurer que l'appareil est dans la portée de fonctionnement.
La portée sans fil est affectée par certains
matériaux/certaines structures.
Testez avant l'installation.
12V 1Amp MAX
T
FACULTATIF :
POUR LE VERROUILLAGE
DE PORTE
Chargement du moniteur d'intérieur :
1. Connectez la fiche USB à la base du moniteur d'intérieur,
branchez l'adaptateur dans une prise murale et mettez la prise
murale en MARCHE.
Fonctionnement
Photographie
1. Lorsqu'un visiteur appuie sur le bouton d'appel (4) de
l'interphone d'extérieur, l'interphone d'extérieur prend
automatiquement une photo.
2. Sur le moniteur d'extérieur, appuyez sur le bouton
photo/confirmer (12) et il prendra une autre photo du visiteur.
Voir / supprimer une photo:
1. Sur le moniteur d'extérieur, appuyez sur le bouton Lecture/configurer
(14) pour entrer dans le menu d'image.
2. Appuyez sur le bouton haut
photos stockées.
3. Appuyez sur le bouton Moniteur/supprimer
la fenêtre de dialogue.
4. Appuyez sur le bouton gauche
sélectionner oui/non.
5. Appuyez sur le bouton photo/confirmer
6. Appuyez sur le bouton quitter
Pour effacer tous les photos:
1. Sur le moniteur d'extérieur, appuyez sur le bouton
Lecture/configurer
2. Maintenez le bouton moniteur/supprimer
3 secondes et « supprimer tout » apparaitre.
3. Appuyez sur le bouton gauche
4. Appuyez sur le bouton photo/confirmer
5. Appuyez sur le bouton quitter
Plus en détails
Spécifications techniques
(14) enfoncé
Spécification :
Fréquence de fonctionnement
(8) pour naviguer
Taux de transmission
Plage de fonctionnement
(12) pour entrer
en terrain ouvert
Puissance TX
(8) pour ajuster
Sensibilité RX
Température de fonctionnement
Température de stockage
(12) pour sauvegarder
Humidité de fonctionnement
Caméra extérieure
Type de capteur d'image
Angle de vue
(14) enfoncé
Tension d'alimentation
Consommation de courant
(8) naviguer dans
Durée de chargement
Batterie
Adaptateur
(12) pour entrer
Moniteur d'intérieur
(8) pour sélectionner
Taille de l'écran
Résolution
(12) pour sauvegarder
Tension d'alimentation
Consommation de courant
Durée de chargement
Format d'image
Batterie
Adaptateur
Notes
Ne laissez pas le produit sur des surfaces instables ou inégales afin de
prévenir les dommages causés par les chutes.
Essayez d'éviter de placer le produit sur des surfaces à haute températures,
humidité, ou comportant une grande quantité de poussières, d'embruns, ou
d'autres environnements difficiles, cela pourrait réduire la durée de vie du produit.
Conforme à toutes les directives européennes pertinentes.
Smartwares déclare que l'appareil, modèle [VD36W], respecte les principales
conditions de la directive R&TTE, 1999/5/CE. Cette déclaration de conformité
complète est disponible sur demande à:
R&TTE
APPROVED
(5) ou bas
(8) pour visualiser les
(7) pour entrer dans
(6) ou droit
(13) pour
(12) pour confirmer.
(4) pour quitter.
(14) pour entrer dans le menu d'image.
(7) enfoncé pendant
(6) ou droit
(13) pour sélectionner oui/non.
(12) pour confirmer.
(4) pour quitter.
: 2400-2483.5MHz
: 15-25fps (uniquement en distance effective)
: 180m
: 14 - 18dBm
: -85dBm
: -10°c - +50°c
: -20°c - +60°c
: ≤85% RH
: CMOS
: 55°
: CC 5V 1A
: 250mA (± 50mA)
: Environ 5 heures
: 3.7v 1500mAH
: IP : 240v OP : 5v 1A
: 2.4"
: 320 x 240 (RGB)
: CC 5V 1A
: 350mA (± 50mA)
: Environ 5 heures
: JPEG
: 3.7v 1200mAH
: IP : 240v OP : 5v 1A
Ces symboles indiquent que ce produit
ne doit pas être jeté avec les autres
déchets domestiques à travers l'UE.
Pour éviter toute atteinte à
l'environnement ou à la santé humaine
par des décharges sauvages, recyclez
ce produit de manière responsable
pour encourager la réutilisation durable
des ressources matérielles. Pour
retourner votre appareil utilisé, veuillez
utiliser les systèmes de collecte et de
retour, ou contactez le revendeur où
vous avez acheté le produit. Il prendra
en charge ce produit de manière à
Frequency 2.4GHz
protéger l'environnement.
Pairage
1. Appuyez sur le bouton d'alimentation
(11) pour allumer l'écran.
2. Maintenez le bouton
(3) enfoncé pendant 3 secondes et l'écran
affichera « pairage ».
3. Appuyez une fois sur le bouton APPEL (4) de l'interphone
d'extérieur afin de l'allumer.
4. MAINTENEZ le bouton APPEL (4) enfoncé pendant 10
secondes sur l'interphone extérieur.
5. « Succès » sera affiché sur le moniteur pour indiquer que le
pairage est terminé.
6. Si le pairage ne fonctionne pas, « échec » sera affiché, veuillez
recommencer les étapes 2, 3 et 4.
Configurer l'heure/la date:
1. Maintenez le bouton lecture/configuration
3 secondes pour accéder au menu principal.
2. Appuyez sur le bouton haut
(5) ou bas
les options du menu jusqu'à heure/date.
3. Appuyez sur le bouton photo/confirmer
le sous-menu.
4. Appuyez sur le bouton haut
(5) ou bas
5. Appuyez sur le bouton haut
(6) ou bas
les options d'heure/date.
6. Appuyez sur le bouton photo/confirmer
(12) pour sauvegarder et quitter.
7. Appuyez sur le bouton quitter
(4) pour quitter.
Ajuster la luminosité du moniteur:
1. Maintenez le bouton lecture/configuration
3 secondes pour accéder au menu principal.
2. Appuyez sur le bouton haut
(5) ou bas
les options du menu luminosité.
3. Appuyez sur le bouton photo/confirmer
le sous-menu.
4. Appuyez sur le bouton haut
(5) ou bas
(8) pour sélectionner le niveau.
5. Appuyez sur le bouton photo/confirmer
(12) pour sauvegarder et quitter.
6. Appuyez sur le bouton quitter
(4) pour quitter.
Information de sécurité
Précaution
Ne couvrez pas les orifices de ventilation avec des objets,
comme des journaux, du linge de table, des rideaux, etc.
Ne mettez pas en contact direct ce produit avec une source
de chaleur ou une flamme nue.
Le fonctionnement normal du produit peut être perturbé par
de fortes interférences électromagnétiques.
Cet équipement est conçu uniquement pour une
utilisation domestique.
L'appareil ne devrait pas être exposé à des éclaboussures
et ne devrait pas être trempé.
Aucun objet contenant des liquides, comme un vase, ne
devrait être placé sur l'appareil.
Maintenez une distance minimale de 10 cm tout autour du
produit pour une aération suffisante.
Veillez à ce que le poussoir de sonnerie ne soit pas installé
où il pourrait être recouvert par de l'eau ou de la pluie.
Ne permettez pas à des enfants de jouer avec cet appareil.
Avertissements à propos des batteries
Seul un adulte doit remplacer et installer la batterie.
Retirer les batteries épuisées de cet appareil.
Ne pas jeter les batteries dans le feu car elles pourraient
exploser ou présenter des fuites.
Ne pas mettre en court-circuit les bornes des batteries.
Ne pas mélanger des batteries épuisées avec des
batteries neuves.
Ne pas mélanger des batteries alcalines (carbone-zinc) avec
des batteries rechargeables ou au lithium.
Ne pas utiliser des batteries rechargeables avec cet appareil.
Ne pas recharger des batteries non rechargeables.
Ne pas mettre en contact direct cet appareil avec une source
de chaleur ou une flamme.
Ne pas permettre à de l'eau d'entrer en contact avec les
batteries ou les fils.
Installer avec soin pour éviter d'endommager les batteries.
Lors de l'installation des batteries dans leurs logements,
veuillez respecter la polarité (+)/(-).
Utiliser uniquement les batteries recommandées.
Retirer les batteries de l'appareil s'il est inutilisé pour une
période prolongée.
Tenir cet appareil hors de la portée des enfants en bas âge.
Conserver les batteries inutilisées dans leur emballage d'origine
En fin de vie, ce produit doit être retourné dans un centre de
traitement des déchets afin d'extraire les batteries.
(14) enfoncé pendant
(8) pour naviguer dans
(12) pour entrer dans
(8) pour ajuster les réglages.
(13) pour naviguer dans
(14) enfoncé pendant
(8) pour naviguer dans
(12) pour entrer dans
