Section 2 b - INSTALLATION
Connexions électriques
Tri Senseur recommande que les connexions électriques soient faites par un électricien professionnel
AVERTISSEMENT, s'assurer quelle coffret électrique ou le disjoncteur du circuit de la pompe à filtre est sur OFF (arrêt)
avant de faire les connexions.
Votre Pool Pilot™ Soft Touch a été câblé en usine pour 230 VAC (tirage maxi 1,5 ampère) et peut aussi fonctionner sur du 115VAC
(tirage maxi 3,0 ampères) en 50/60 périodes.. Des fils de 1,8 m (6 pieds) (en courant alternatif c.a.) sont fournis avec l'appareil et sont
situés au bas du coffret avec les connexions pour la cellule, le tri-senseur et l'interface optionnel ORP/Redox.
La conversion en 115VAC peut se faire en accédant la carte électronique, refaire les connections et attacher le pont fourni comme illustré
ci-dessous. Retirer le couvercle (voir la page 12) pour s'assurer que les connexions de cavalier d'entrée sur la carte de circuit portant
l'inscription « TRANSFORMER PRIMARY» coïncident avec la tension d'entrée. Suivre tous les codes régionaux et locaux pour toutes les
installations électriques.
Un pont supplémentaire est
fourni avec votre kit
d'installation pour 115VAC.
Emplacement des
connexions pour le pont
Bornes supérieures réglées en usine – ne pas toucher.
AC vers PCB
#1
#2
#3
#4
Bornes
terre
(Gr/Yel) (Tri senseur) (Bl)
Alimentation c.a. du Pool Pilot

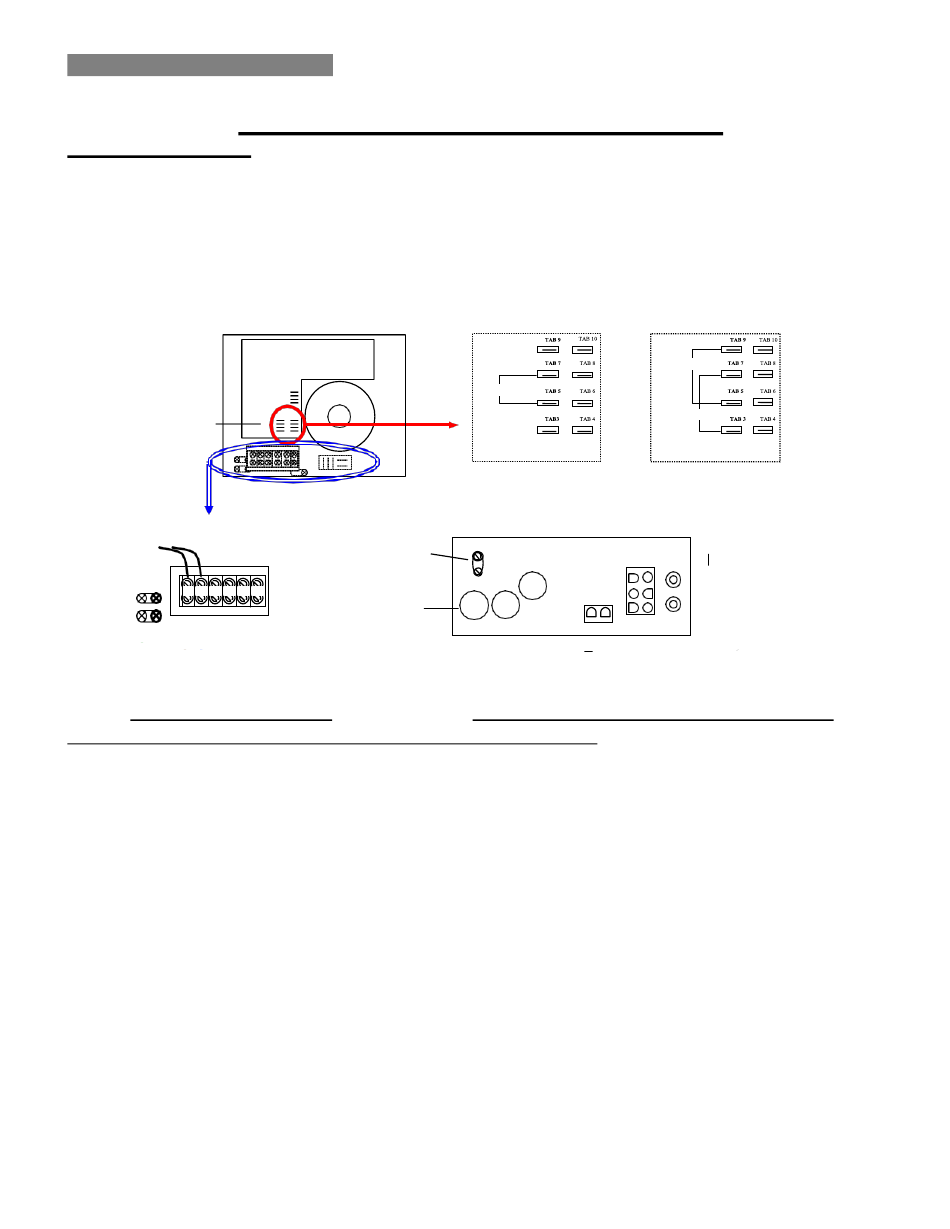

LIGNE D'ALIMENTATION c.a. (Schéma électrique aussi à l'intérieur du coffret):
Pour 230 VAC; Marron (Tri senseur) = Ligne 1, Bleu (Bl) = Ligne 2, Vert avec un ligne jaune (Gr/Yel) = Terre
Pour 115 VAC; Marron (Tri senseur) = Ligne, Bleu (Bl) = Neutre, Vert avec un ligne jaune (Gr/Yel) = Terre
Le câblage de l'alimentation c.a. est déjà prêt pour une connexion sur le CÔTÉ LIGNE de l'horloge, de l'interrupteur ou du re lais
pour pouvoir fonctionner conjointement avec la pompe de filtration.
Câble de cellule. Chaque câble de cellule contient deux fiches bananes qui se connectent aux douilles bananes en bas de la plaque
de base du boîtier de commande. Leur polarité est sans importance. L'autre extrémité du câble de cellule possède une fiche qu i se
raccorde aux broches de la cellule et qui peut être branchée dans n'importe quel sens. Pour les cellules de type SC-36 et SC-48,
s'assurer que le bouchon rouge est inséré dans le trou qui n'est pas utilisé. Voir la page 13 pour les instructions d'entreti en.
Câble de senseur. Le câble du senseur est raccordé à la borne 6 broches sur la plaque de base du boîtier de commande. L'autre
extrémité du câble est raccordée au senseur. Aligner le connecteur et tourner la bague de verrouillage pour assurer une bonne
connexion. Se reporter aux instructions de la page 12 et 14 pour des schémas et des instructions supplémentaires. Ne forcez pas la
borne dans le senseur car cela pourrait endommager les broches de la prise.
Connexion ORP/REDOX. Lorsqu'un contrôleur chimique ORP/REDOX est utilisé avec le Pool Pilot™ Soft Touch, ce contrôleur
chimique contrôle à distance la production de chlore. Ajustez le niveau de production à 0 % et brancher le contrôleur ORP/ RE DOX
au connecteur à 2 broches sur la plaque de base du boîtier de commande. Lorsque le ORP/REDOX est ac tivé, la production
indiquera ON et l'afficheur indiquera 0%.
REMARQUE : LES CONNEXIONS ORP/REDOX SONT DES ENTREES A CONTACT SEC. NE PAS METTRE CES
ENTREES SOUS TENSION ! LE BOITIER DE COMMANDE SERAIT ENDOMMAGÉ ET LA GARANTIE SERAIT
ANNULÉE.
Connexions du boîtier de commande
Carte d'alimentation
Transformateur
INTERIEUR DU COFFRET
Cosse de contact
#5
#6
Prise
conduit
fourni
230VAC
TRANSFORMER PRIMARY
230 VAC
REGLAGE USINE
Plug
AC
Plug
Line In
Prise Redox
2 broches
PLAQUE DE BASE DU BOITIER DE COMMANDE
5
115VAC
115VAC
TRANSFORMER PRIMARY
115 VAC
SCHEMA ELECTRIQUE
Connecteur 6 broches
du tri senseur
Prise cordon
cellule
