IST-5750.AN01.05
AN510 – Unité d'analyse des fumées en aspiration (CO)
Unité pouvant recevoir trois sondes et leurs sorties en 4÷20mA utilisées pour aspirer et
analyser les fumées de combustion.
L'unité peut être fournie en diverses configurations:
Elle est normalement équipée du capteur de monoxyde de carbone (CO) à échelle standard de
0÷1000 ppm (AN510../C..). A la demande, (lors de la commande) sont disponibles d'autres
échelles de mesure pour le CO 0÷4000ppm (AN510../C2),t 0÷10.000 ppm (AN510../C1) et
0÷40.000ppm; en outre, peuvent être installés le 2ème et le 3ème capteur pour mesurer par
exemple le NO et le SO2 (AN510/CNS) et/ou l'O

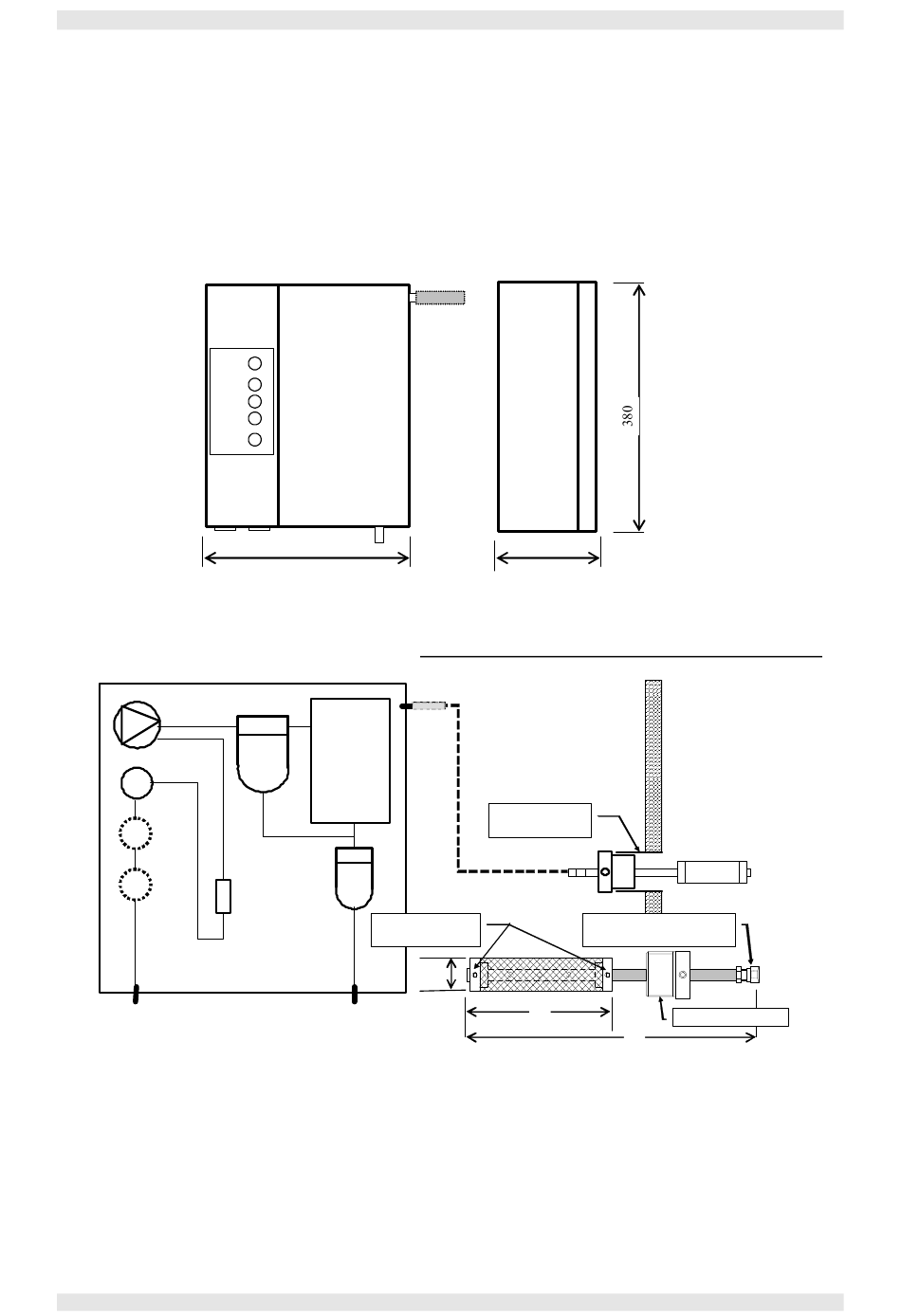

L'unité AN510 est constituée d'un coffret métallique mural (380x350x80mm) avec indice de
protection IP54, équipé en face avant de 5 leds.
A l'intérieur se trouvent: le circuit d'alimentation, les transmetteurs 4÷20 mA, le circuit
d'aspiration des fumées pour la mesure de la concentration de CO et les borniers de
raccordement.
L'unité AN510 est fournie équipée d'une sonde filtre d'aspiration des fumées - SO105 à
installer directement sur le carneau par un raccord femelle d'1½" soudé.
pompe
capteur CO
autres
capteurs
optionnels
AN 510
Décharge des gaz
anlysés
L'unité d'analyse AN510 s'installe à proximité de la chaudière à analyser en tenant compte
des caractéristiques d'ambiance ; dans une zone dont la température n'excède pas 45°C en
faisant abstraction de la distance entre le point d'analyse et la position de l'installation.
La sonde filtre d'aspiration des fumées SO105 (fournie avec l'AN510) s'installe sur le
carneau au moyen d'un raccord femelle d'1½". La distance conseillée entre l'unité AN510 et
la sonde de prélèvement des fumées ne devrait pas dépasser 10 mètres. Normalement, le
tube de raccordement à utiliser est en acier ou en cuivre d'un Ø externe de 8 mm. Le tube
se raccorde à l'entrée de l'AN510 en utilisant 10÷15cm du tube en silicone fourni en
dotation.
Pour informations complémentaires, consulter les instructions spécifiques jointes à l'AN510.
TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI)
AN750 Notice d'installation
350
filtre
anticondensats
dissipateur
Décharge des
condensats
Filtre de
Vis BTR de
ligne
blocage Filtre M5
décharge
automatique des
condensats
. (AN510/CO) ..etc.
2
80
entrée des fumées
Tube de raccordement
Ø ext.8mm
raccord de 1½"
SO105
Brugola
33
145
Tel. (+39) 02 26 92 28 90 - Fax (+39) 02 21 33 734
Pag. 8/23
cheminée
Raccord pour tube cuivre
Ø 8mm
Raccord de 1½"
400
