f = f + kP × (P - P
lin set

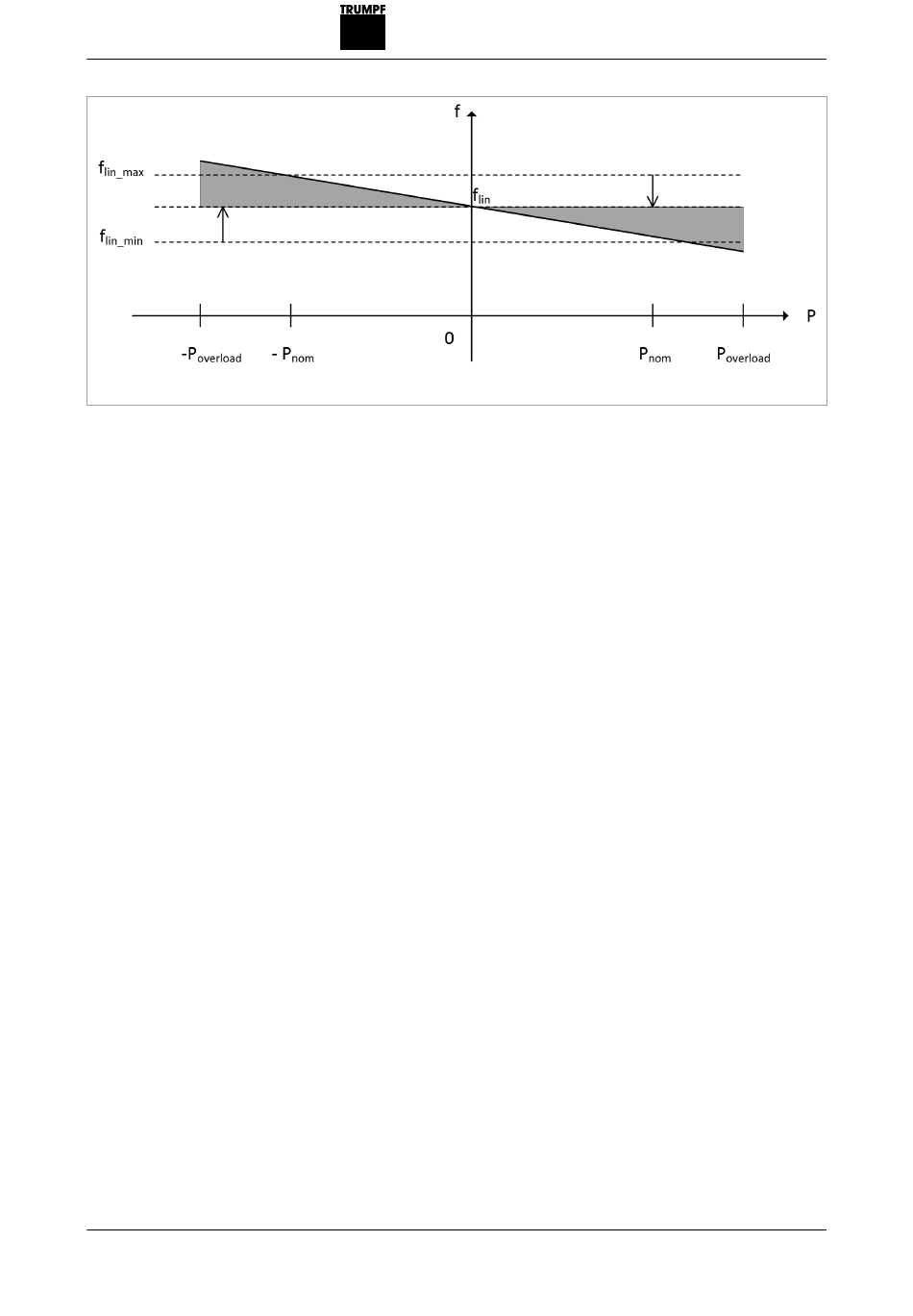

Courbe caractéristique fréquence/puissance effective, représentée à titre d'exemple
Courbe caractéristique
tension/puissance réactive
94
Manipulation
)
act
Exemple :
f = 50 Hz, f
lin
DroopKP = 2 % = 0.02
f = 50 Hz + 0.02 × 50 Hz/25000 W × (0 W – 25000 W)
= 50 Hz + 40E-6 Hz/W × (-25000 W)
= 49 Hz
Pour le fonctionnement d'un appareil individuel, la tension de
réseau en îlot dépend des éléments suivants :
Valeurs nominales des appareils U
■
■ Paramètres U
Valeur de consigne de la puissance réactive Q
■
■ Puissance réactive prélevée par le consommateur Q
Typiquement, l'appareil présente un écart de tension de -5 %
pour l'émission de puissance réactive nominale (charges inducti-
ves).
kP = DroopkP × f ÷ (100 × P
N
= 50 Hz, P = 0 W, P
N set
et DroopKQ
lin
2022-03-23
)
N
Fig. 46
= P = 25 kW
act N
et Q
N N
set
act
