La tension du ou des capteur(s) CHAP doit être située entre 0,5
et 4,5 V. Si la tension est proche de n'importe quelle extrémité
de la plage de tension, l'étalonnage et le fonctionnement du
CHAP rencontreront des difficultés. Un capteur CHAP
correctement réglé présentera une marge aux deux extrémités
de la plage de tension.
Un capteur dont le réglage est trop proche de la limite de
tension élevée ou de tension basse restera difficilement dans la
plage de fonctionnement du capteur de 0,5 à 4,5 V. Si le capteur
se trouve hors de la plage, le CHAP cessera de fonctionner
correctement.
Un capteur dont la plage de tension est trop limitée restera
difficilement dans la plage définie. La moissonneuse-batteuse
cherchera en permanence à maintenir le capteur dans la plage
définie.
215812
OPÉRATION
B

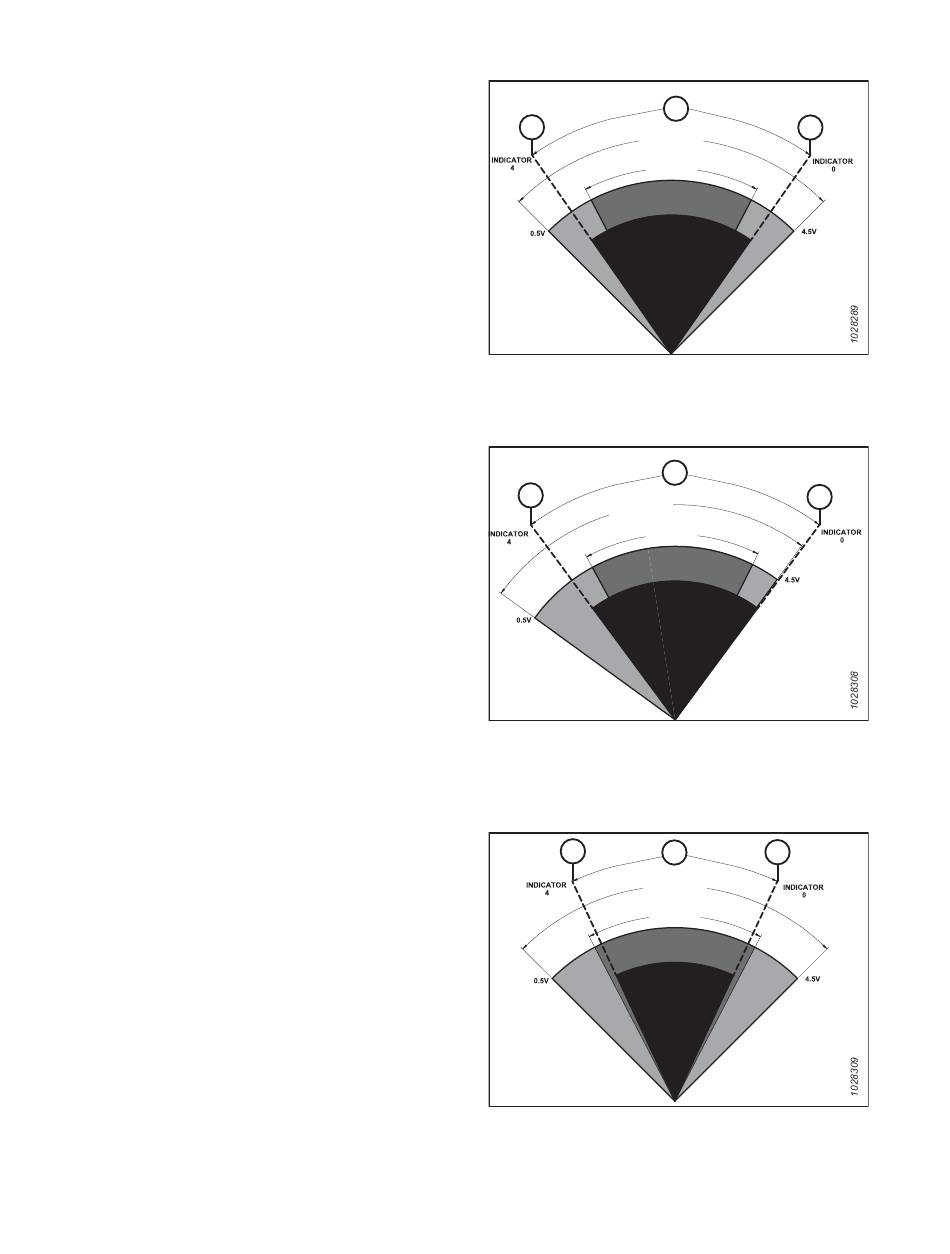

Figure 3.421: CHAP – Correctement réglé
A – Tension élevée
C – Plage de fonctionnement du capteur
B
Figure 3.422: CHAP – Plage du capteur trop proche de
la limite de tension supérieure
A – Tension élevée
C – Plage de fonctionnement du capteur
B
Figure 3.423: CHAP – Plage du capteur trop limitée
A – Tension élevée
C – Plage de fonctionnement du capteur
280
C
4.5V Max
2.5V Min
B – Tension basse
C
4.5V Max
2.5V Min
B – Tension basse
A
C
4.5V Max
2.5V Min
B – Tension basse
A
A
