J12 Phase de Lune
Cette complication permet de connaître les différentes phases de la lune.
NOUVELLE LUNE
La durée de la lunaison (cycle complet) est de 29 jours, 12 heures, 44 minutes et 2,8 secondes.
Réglage heure
Tirer la couronne H jusqu'en position 2 (1 cran) et la tourner jusqu'à obtenir l'affichage de l'heure
souhaitée. Repousser la couronne jusqu'en position 1.
Modi cations:
Modi cations:
Rqs
Désignation :
N° de dessin :
Tete montre
TDM-00106 (10H10)
Réglage date
A4
Rév :
A
Format :
G & F CHATELAIN SA
26.02.2013
Date d'édition :
LA CHAUX-DE-FONDS
Tol. en µm
Cotes en mm
Appuyer sur le bouton correcteur I à l'aide de l'instrument K placé dans l'écrin jusqu'à l'affichage
de la date souhaitée.
Réglage phase de lune
a) Appuyer sur le bouton correcteur J jusqu'à ce que l'aiguille serpentine G pointe la pleine lune
sur le compteur phase de lune F.
b) Déterminer la date de la dernière pleine lune à l'aide du calendrier lunaire. (Voir page suivante)
c) Appuyer de nouveau sur le bouton correcteur deux fois le nombre de jours écoulés depuis
la dernière pleine lune.
Exemple : si nous sommes le 10 Janvier 2015, 5 jours se sont écoulés depuis la dernière pleine
lune, le 5 Janvier. Il faut donc exercer dix pressions sur le bouton correcteur.
Attention : Il est préférable de ne pas effectuer de correction de la date ou de la phase de lune
entre 16h30 et 01h00.
A
D
C
G
F
Modi cations:
Rqs
Désignation :
Tete montre
G & F CHATELAIN SA
LA CHAUX-DE-FONDS
J
COLLECTION J12
Page : 1/1
FONCTIONS
PREMIER QUARTIER
Modi cations:
Rqs
Désignation :
Tete montre
Rqs
Désignation :
N° de dessin :
Vol.:
10743.981 mm³
Tete montre
TDM-00106 (10H10)
4:1
Ech.:
A
A4
Rév :
Dessiné :
XX.XX.XX R.Gross
Dessiné :
XX.XX.XX R.Gross
Format :
G & F CHATELAIN SA
Controlé :
26.02.2013
Controlé :
Date d'édition :
LA CHAUX-DE-FONDS
Tol. générale : ±50µm / ±0.1°
Tol. en µm
Tol. générale : ±50µm / ±0.1°
Cotes en mm
Page : 1/1
B
1
2
H
E
N° de dessin :
Vol.:
10828.883 mm³
TDM-00106 (10H10)
3:1
Ech.:
A4
A
Rév :
Dessiné :
XX.XX.XX -
Format :
04.03.2013
Controlé :
Date d'édition :
Cotes en mm
Tol. en µm
Tol. générale : ±50µm / ±0.1°
I
K
4
Page : 1/1
Page : 1/1
PLEINE LUNE
DERNIER QUARTIER
N° de dessin :
Vol.:
10738.247 mm³
TDM-00106 (10H10)
4:1
Ech.:
A4
A
Rév :
Dessiné :
XX.XX.XX -
Format :
G & F CHATELAIN SA
04.03.2013
Modi cations:
Date d'édition :
Controlé :
Rqs
LA CHAUX-DE-FONDS
Cotes en mm
Tol. en µm
Tol. générale : ±50µm / ±0.1°
Désignation :
Vol.:
10743.981 mm³
Tete montre
4:1
Ech.:
G & F CHATELAIN SA
LA CHAUX-DE-FONDS

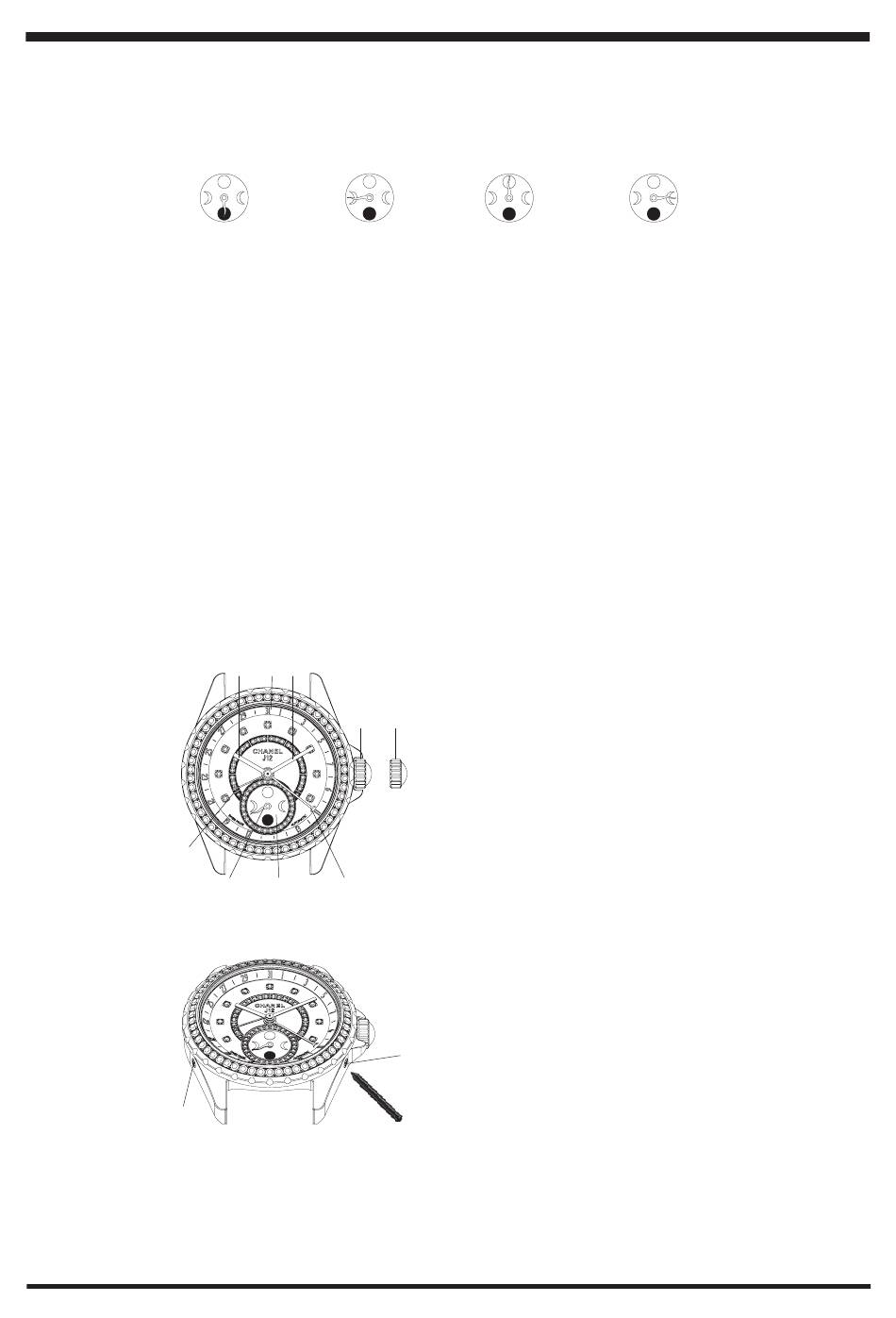

A - Aiguille des heures
