5. Séquence d'installation
Important : l'installateur est responsable des mesures de sécurité applicables à toutes les étapes de l'installation,
incluant le port du casque, gants, bottes, lunettes, masque, etc.
5.1 Réacteur primaire
Dans cette section, les images illustrent uniquement des réacteurs primaires en polyéthylène 4 CC, par contre,
veuillez prendre note que les consignes d'installations s'appliquent à tous les types de réacteur primaires
préalablement identifiés dans ce document.

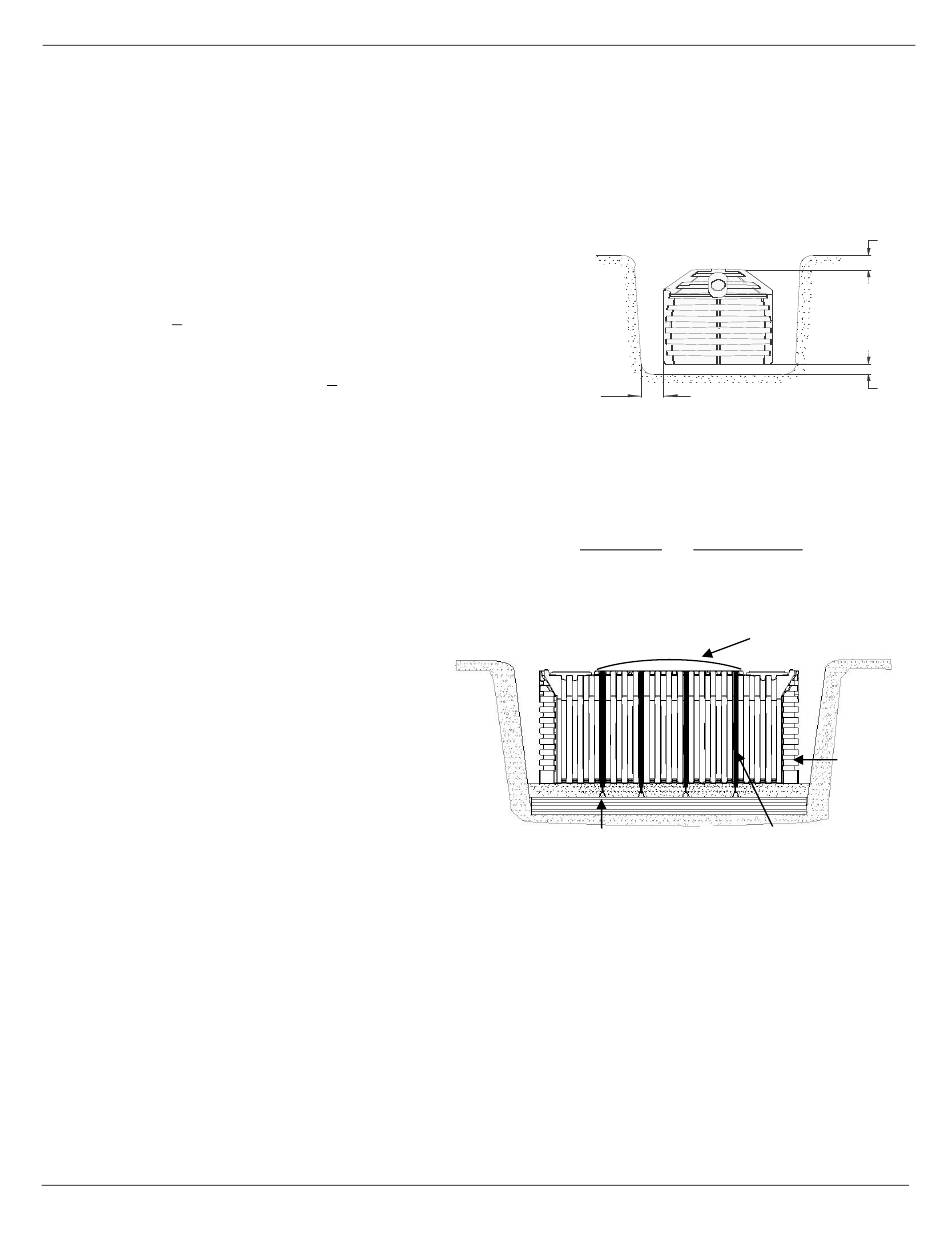

5.1.1 Excavation

Exigences particulières
•
Remblai de terre maximum permis au-dessus du réacteur
primaire : Hr < 15 cm 6").
•
Dégagement de l'excavation par rapport au réacteur primaire :
D = 30 cm (12") sur le pourtour.
•
Épaisseur d'assise minimale : Hf > 15 cm (6") minimum dans le
sol meuble ou 30 cm (12") minimum dans le roc.
Note concernant la fondation : le matériel à utiliser pour l'assise est du gravier 0-20 mm Ø (0-¾") ou du sable nivelé
et compacté. Le fond de l'excavation doit être asséché et exempt de tout débris, roches ou affleurement rocheux
qui pourraient endommager le Réacteur primaire.
5.1.2 Installation du réacteur primaire avec système d'ancrage (optionnel pour modèles polyéthylène uniquement)
Un système d'ancrage peut être ajouté pour prévenir une montée temporaire et exceptionnelle de la nappe
phréatique au-dessus de l'assise du réacteur primaire. Cette option est fortement recommandée mais s'avère n'être
qu'une mesure préventive limitée. La montée de la nappe phréatique ne peut en aucun temps dépasser 30 cm de
hauteur de la base du réacteur pimaire.
•
Niveler et compacter le matériel de l'assise.
•
Mettre en place le contrepoids de béton (non
fournis) dont le poids sera au moins égal à celui
de la fosse remplie d'eau
Note : utiliser des matériaux non corrodables.
•
Ajouter une couche de 20 cm (8") de matériel de
remblai.
•
Niveler et compacter le matériel de remblai.
•
Manipuler le réacteur primaire à l'aide de la
corde située au-dessus de celui-ci.
•
Mettre en place le réacteur primaire.
•
Installer les courroies d'ancrage
aux boucles d'ancrage tel qu'illustré dans
l'exemple adjacent.
1
Une étude appropriée réalisée par une firme spécialisée définira le poids de béton requis ainsi que le nombre et la
résistance des courroies requises.
NOTE : NE JAMAIS installer le réacteur primaire en polyéthylène ainsi que l'Unité EC à un endroit où le niveau
maximal saisonnier de la nappe phréatique peut atteindre plus de 30 cm (12") à partir de leur base (la pose d'un
drain pourrait être requise). En présence de nappe phréatique, la filière comprenant le réacteur primaire ainsi que
l'Unité EC en béton devrait être favorisée. Dans les règles de l'art, les moyens seront mis en œuvre pour prévoir un
système de drainage (réseau de collecte en fond d'excavation et pompe d'évacuation des eaux drainées) ou enfouir
l'ouvrage à une moindre profondeur.
Premier Tech Eau et Environnement
DpEC Autonettoyant - Guide d'installation - QC
1
.
1
(non fournies)
D
Contrepoids de béton avec
ancrages résistants à la
corrosion
19/26
H r
H f
Corde pour manutention
Hauteur maximale
permise de la
nappe phréatique
= 30 cm
courroies d'ancrage
résistantes à la corrosion
Édition : 2022-01-27
