D. Fixation des sections du conduit
d'évacuation
• Les conduits verticaux provenant du haut de l'appareil,
sans dévoiements, doivent être soutenus tous les 2,44 m
(8 pi) après la hauteur maximale sans support de 7,62 m
(25 pi) de montée non supportée.
• Les conduits verticaux provenant de derrière le poêle ou
de n'importe quel coude doivent être soutenus tous les
2,44 m (8 pi).
• Les conduits horizontaux doivent être soutenus tous les
1,52 m (5 pi).
• Des supports de conduit ou des bandes de suspension
(espacés de 120º) peuvent être utilisés à cette fin. Voir
les figures 7.8 et 7.9.
• Des écrans muraux pare-feu peuvent être utilisés pour
offrir un soutien aux sections de conduits horizontaux.
• Les pare-feu de plafond SLP possèdent des languettes
pouvant être utilisées comme soutien vertical.
AVERTISSEMENT! Risque d'incendie, d'explosion
ou d'asphyxie! Si le conduit d'évacuation n'est pas
correctement soutenu, il pourrait s'affaisser ou se séparer.
Utilisez des supports pour conduit d'évacuation et
raccordez les sections comme il est décrit aux instructions
d'installation. NE PAS laisser le conduit s'affaisser au-
dessous du point de raccordement à l'appareil.

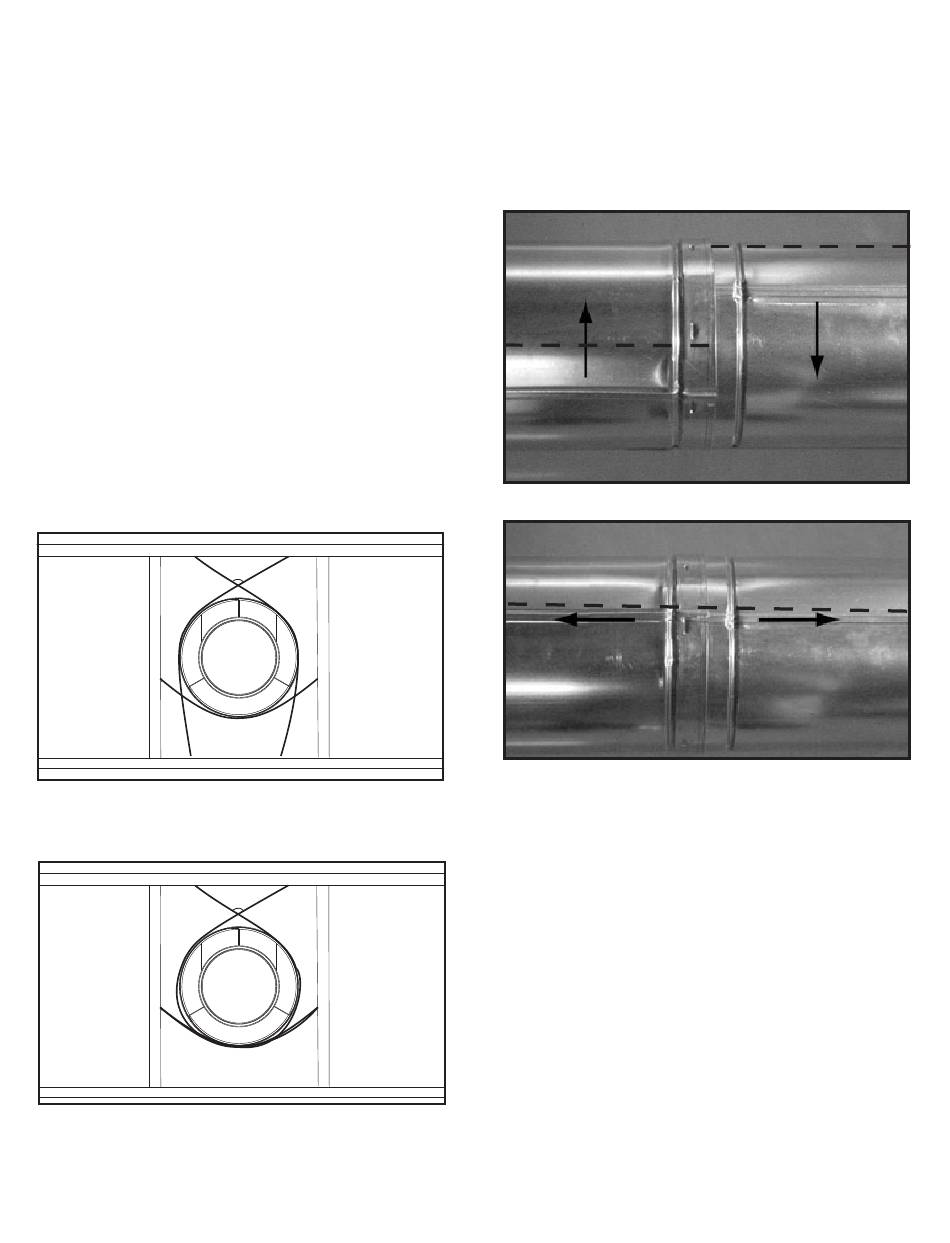

Figure 7.8 Fixation des sections verticales du conduit
Figure 7.9 Fixation des sections horizontales du conduit
Heat & Glo • Manuel d'installation 6000CMOD-IFT, 8000CMOD-IFT • 2509-980EFR • 7/18
120º
120º
E. Démonter les sections du conduit
d'évacuation
• Faites pivoter l'une des sections (figure 7.10), de façon
à ce que les joints d'assemblage des deux sections
de conduit soient alignés, comme il est indiqué à la
figure 7.11.
• Tirez doucement pour séparer les pièces de tuyau.
Figure 7.10 Faire pivoter les joints d'assemblage pour démonter
Figure 7.11 Aligner et démonter les sections de conduit.
